ألين برادلي 2094-BC02-M02-S كينتيكس6000

وصف المنتج

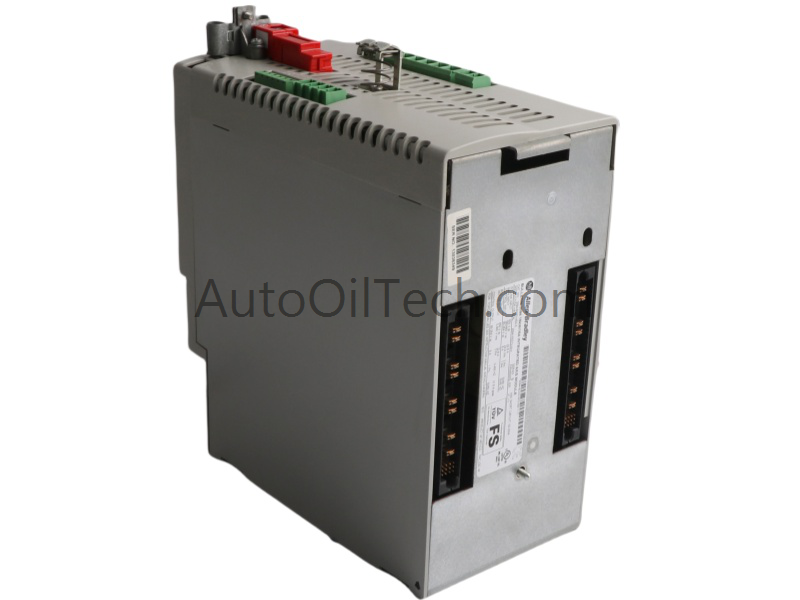

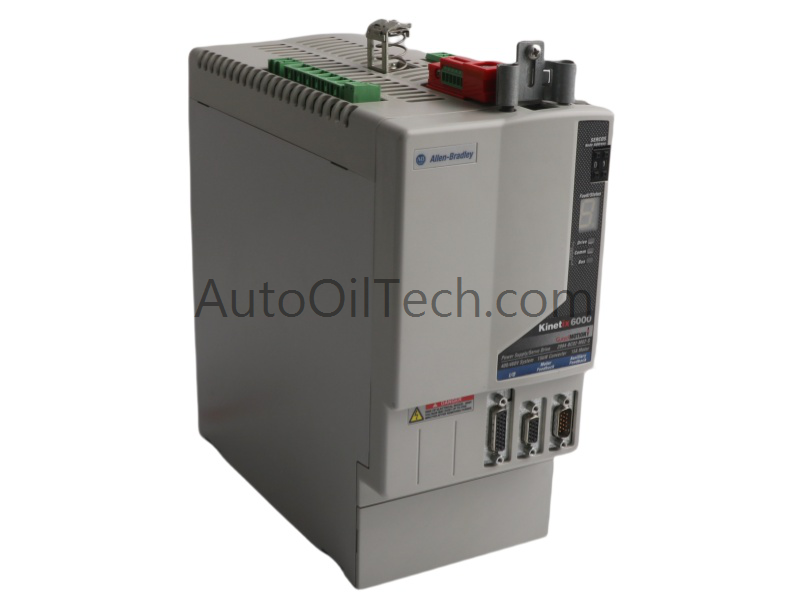

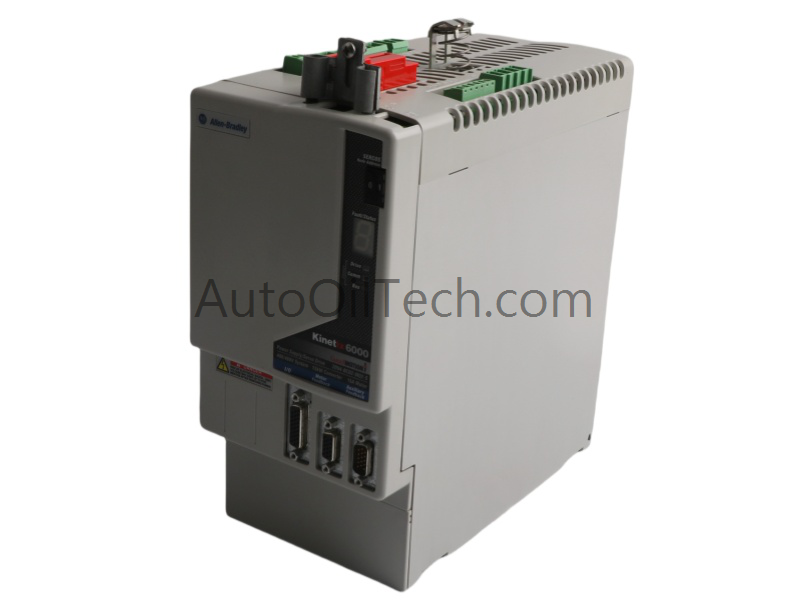

وحدة المحور المتكاملة (IAM) 2094-BC02-M02-S من شركة ألين برادلي هي حل عالي الأداء للتحكم في الحركة، مصمم لأنظمة محركات المؤازرة متعددة المحاور ضمن عائلة Kinetix 6000. صُممت هذه الوحدة خصيصًا لبيئات الأتمتة الصعبة، وتوفر تحويلًا موثوقًا للطاقة، وميزات حماية متقدمة، وكفاءة استثنائية.

المواصفات الفنية

• رقم الموديل / رمز الطلب: 2094-BC02-M02-S

• النوع: وحدة محور متكاملة

• الشركة المصنعة: ألين برادلي (روكويل أوتوميشن)

• الحالة: جديد تماماً

• توافق النظام: أنظمة الأتمتة القائمة على وحدات التحكم المنطقية القابلة للبرمجة (PLC)

• مجموعة المنتجات: محركات سيرفو متعددة المحاور من نوع Kinetix 6000

• الوزن: 5.9 كجم

• الأبعاد: 12.5 × 25 × 27.5 سم

• رمز النظام المنسق: 8537101190

• المنشأ: الولايات المتحدة الأمريكية

• الحد الأدنى للطلب: وحدة واحدة

• حالة دورة الحياة: نشط (لم يتم إيقافه)

• مدة التوصيل: متوفر في المخزون، جاهز للشحن

• جهد الإدخال: 324-528 فولت تيار متردد، ثلاثي الأطوار، 47-63 هرتز

• تيار الإدخال الاسمي: 24.0 أمبير

• تيار البدء: 22.0 أمبير

• نطاق جهد ناقل التيار المستمر: 458-747 فولت تيار مستمر

• جهد خرج ناقل البيانات الاسمي: 650 فولت تيار مستمر

• حماية ناقل البيانات: حد الجهد الزائد 825 فولت تيار مستمر، حد الجهد المنخفض 275 فولت تيار مستمر

• التحويلة الداخلية: 50 واط مستمر، 5.6 كيلو واط ذروة، مقاومة 115 أوم (يتم تنشيطها عند 805 فولت تيار مستمر، ويتم إلغاء تنشيطها عند 755 فولت تيار مستمر)

• قدرة خرج ناقل البيانات المستمرة: 15 كيلوواط

• ذروة طاقة الخرج: 30 كيلوواط (السلسلة أ)، 37.5 كيلوواط (السلسلة ب، ج، د)

• الكفاءة: 97%

• مكونات المحول: محاثة 500 ميكروهنري، سعة 110 ميكروفاراد

• قدرة تحمل قصر الدائرة: 200,000 أمبير (قيمة فعالة) متناظرة

• ذروة تيار العاكس: 150% قياسي، 250% مُحسَّن

• ذروة تيار المحول: 200% (السلسلة أ)، 250% (السلسلة ب، ج)

• توافق المصهر/قاطع الدائرة: FNQ-R-10، FNQ-R-7.5، 1492-SPM2D060

• استهلاك الطاقة: 36 واط عند 20% من الحمل، 75 واط عند الحمل الكامل

الميزات الرئيسية

• محول ومحول تيار مدمجان لتركيب صغير الحجم

• كفاءة عالية (97%) لتوفير الطاقة وتقليل توليد الحرارة

• حماية متقدمة للحافلة مع مقاومة تحويل داخلية

• يدعم مخرجات طاقة ذروة عالية لتطبيقات الحركة المتطلبة

• التصميم المعياري يبسط عملية التوصيل والصيانة

• متوافق مع وحدة المحور 2094-BM02-S لوظائف موسعة

• بنية متينة لضمان التشغيل الموثوق في البيئات الصناعية

سيناريوهات التطبيق

• أنظمة محركات المؤازرة متعددة المحاور في أتمتة التصنيع

• الروبوتات وأدوات الآلات التي تتطلب تحكمًا دقيقًا في الحركة

• التطبيقات الصناعية عالية الطاقة التي تتطلب حماية موثوقة للحافلات

• مشاريع الأتمتة التي تتطلب وحدات قيادة قابلة للتطوير وفعالة

التعليمات

س: ما هي قدرة الطاقة القصوى للخرج لـ 2094-BC02-M02-S؟ ج: 30 كيلوواط لمحركات السلسلة A، وما يصل إلى 37.5 كيلوواط لمحركات السلسلة B وC وD.

س: ما هي ميزات السلامة والحماية المضمنة؟ ج: حدود الجهد الزائد/الجهد المنخفض للحافلة، ومقاومة تحويل داخلية، وتصنيف تيار دائرة قصر يبلغ 200000 أمبير.

س: هل هذه الوحدة متوافقة مع مكونات Kinetix الأخرى؟ ج: نعم، إنها تتكامل بسلاسة مع وحدة المحور 2094-BM02-S ومكونات Kinetix 6000 الأخرى.
