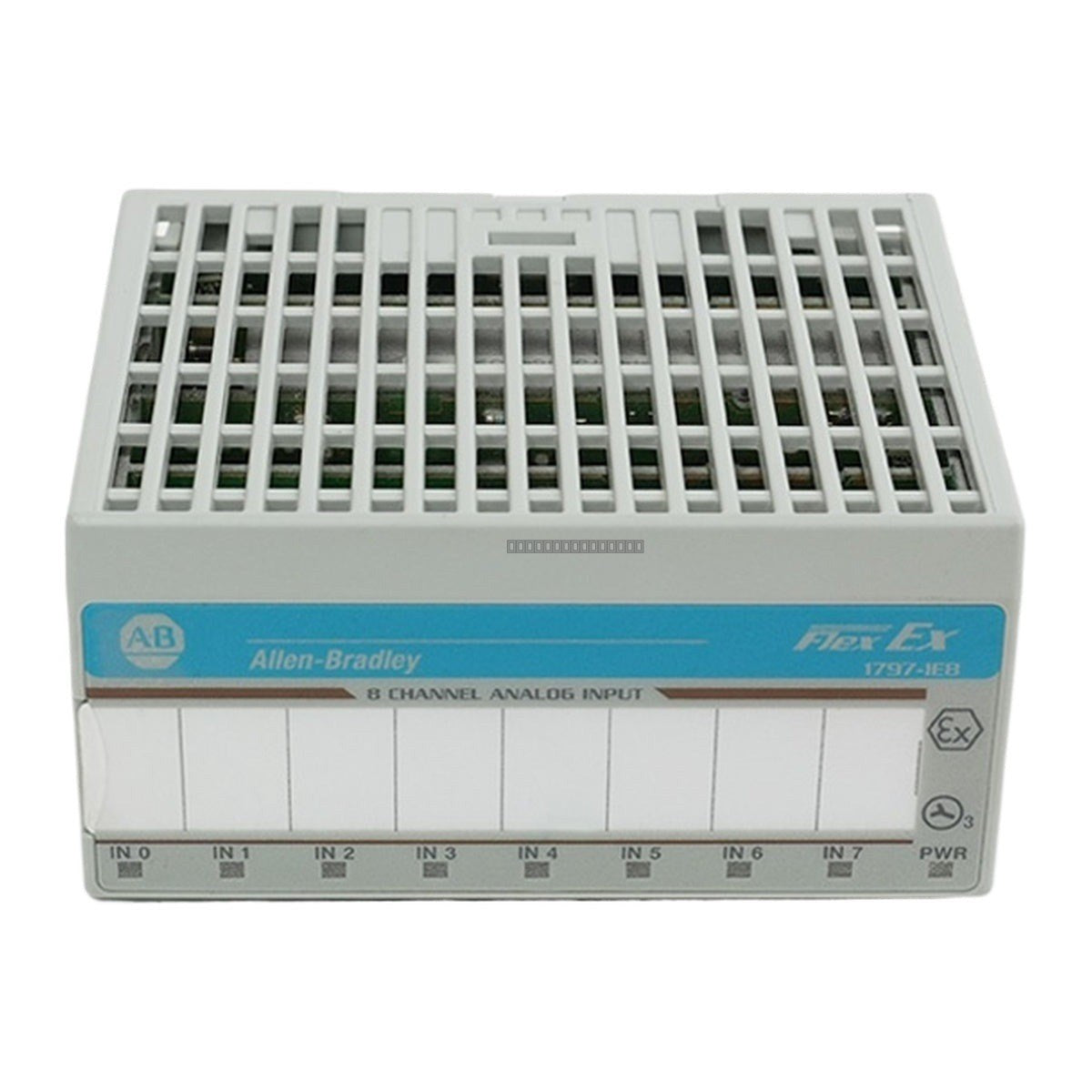

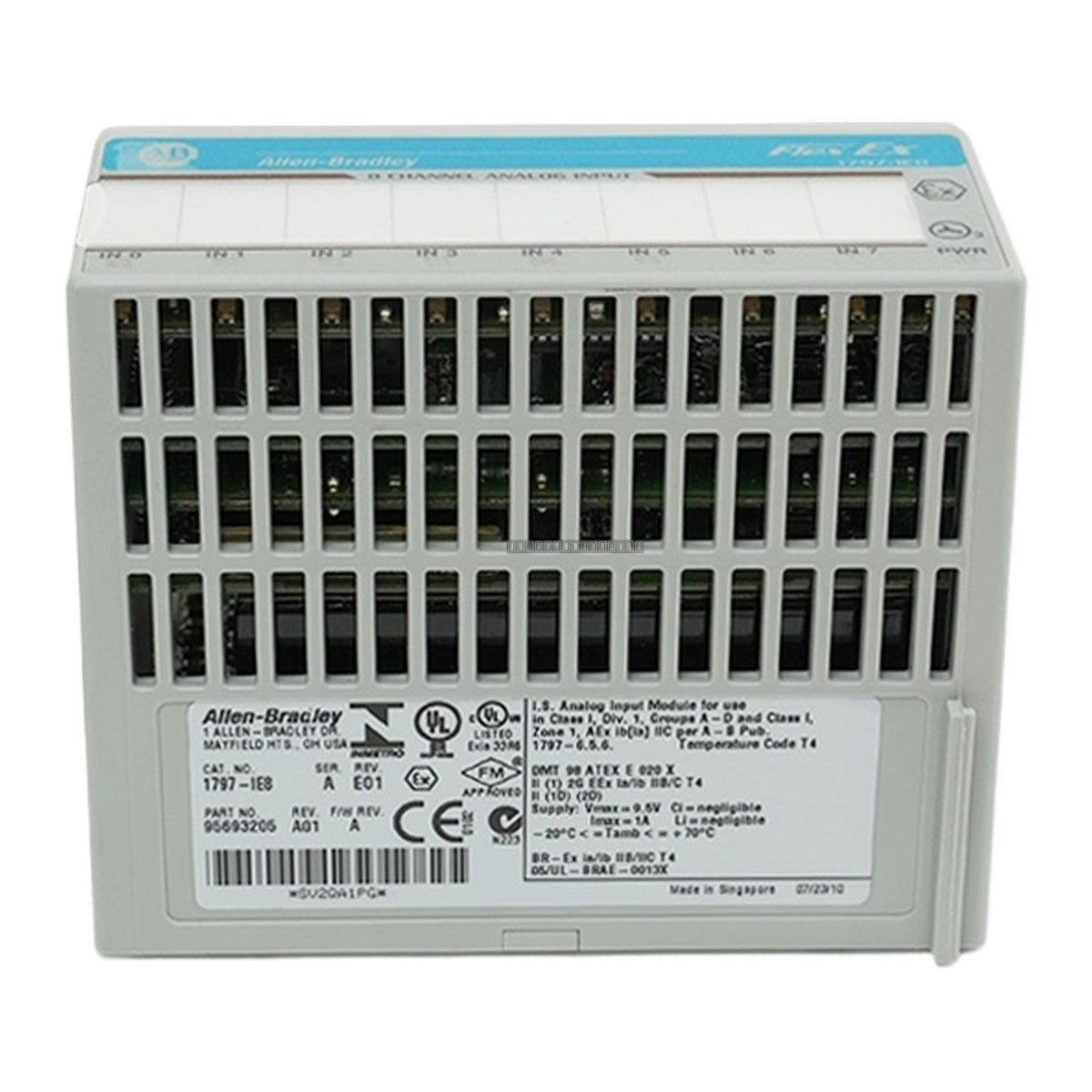

Allen-Bradley 1797-IE8 عبارة عن وحدة إدخال تناظري ذات 8 نقاط مصممة لنظام FLEX Ex I/O. تم تصميم هذه الوحدة للاستخدام في المواقع الخطرة، وتوفر معالجة إشارات عالية الدقة لبيئات الأتمتة الصناعية. وتتميز بـ 8 مدخلات أحادية الطرف وغير معزولة، وتم تكوينها بمفتاح رئيسي ثلاثي المواضع للأمان التشغيلي والإعداد.
الميزات
8 قنوات إدخال تناظري أحادية الطرف وغير معزولة.
دقة 16 بت لقياس الإشارة بدقة.
مصممة لتطبيقات FLEX Ex I/O للمناطق الخطرة.

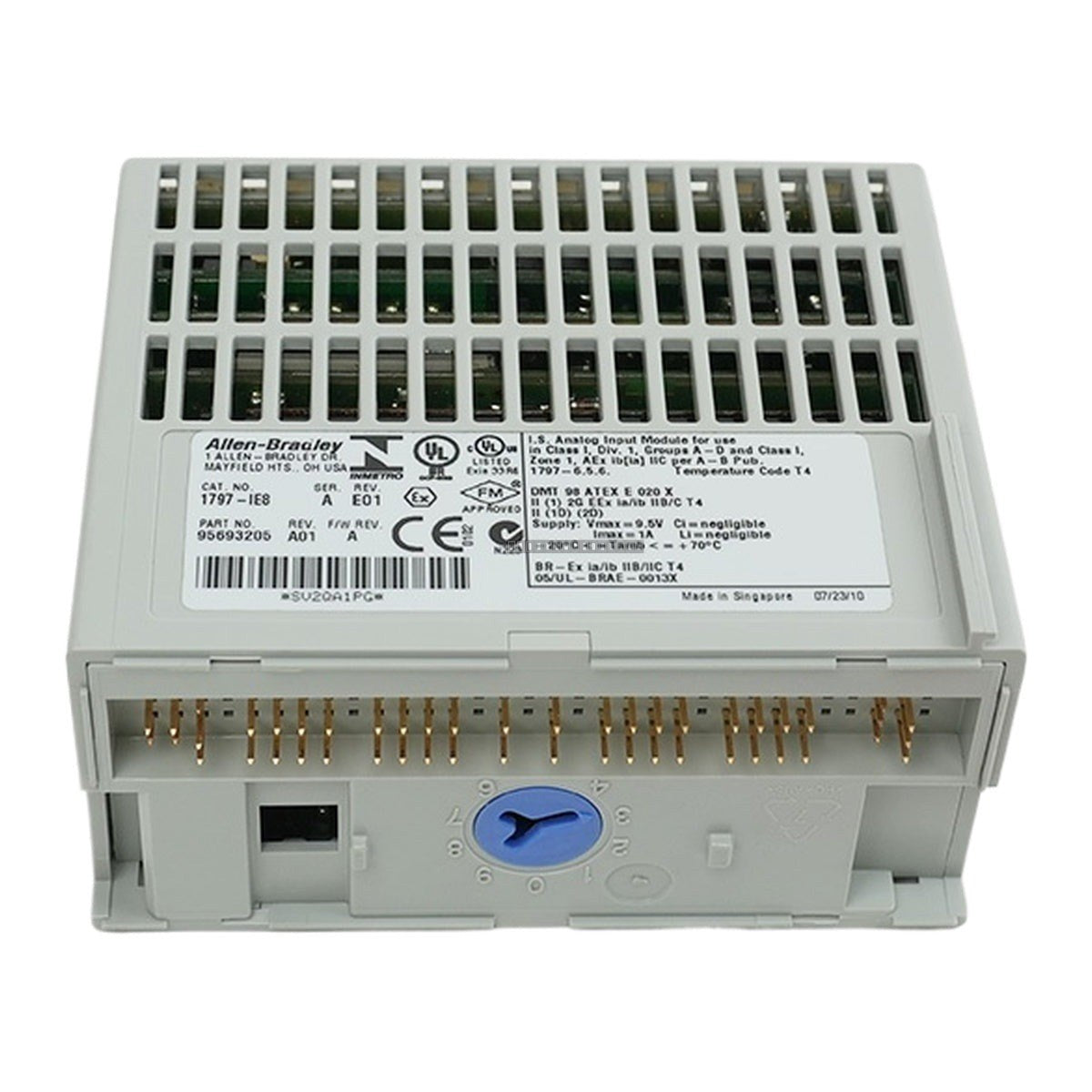

مفتاح رئيسي مدمج ثلاثي المواضع لتكوين الوحدة.
إدارة حرارية قوية مع تبديد طاقة 5.2 واط.
المواصفات الفنية
طراز المنتج
1797-IE8
عدد المدخلات
8 أحادية الطرف، غير معزولة
الدقة
16 بت
طاقة جانب الحقل للوحدة
7.5 واط
تبديد الطاقة
5.2 واط
التبديد الحراري
17.75 وحدة حرارية بريطانية/ساعة
وضع المفتاح الرئيسي
3
درجة حرارة التشغيل
-20 إلى +70 درجة مئوية (-4 إلى +158 درجة فهرنهايت)
درجة حرارة التخزين
-40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)
الرطوبة النسبية
5 إلى 95% غير مكثفة
إرشادات التثبيت
تأكد من فصل طاقة النظام قبل تثبيت الوحدة أو إزالتها من قاعدة FLEX Ex.
تحقق من مطابقة وضع المفتاح الرئيسي للتكوين المقصود قبل تشغيل الوحدة.
حافظ على ممارسات التأريض المناسبة كما هو محدد في دليل تثبيت نظام FLEX Ex لمنع تداخل التداخل الكهرومغناطيسي.
تأكد من التهوية الكافية حول الوحدة لاستيعاب تبديد الطاقة البالغ 5.2 واط ومنع ارتفاع درجة الحرارة.
تعامل بعناية لمنع تلف مكونات الوحدة بسبب التفريغ الكهروستاتيكي (ESD).
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحدة 1797-IE8؟
الوحدة 1797-IE8 هي وحدة إدخال تناظري تُستخدم لربط إشارات المجال التناظرية بنظام Allen-Bradley FLEX Ex I/O، وتُستخدم عادةً في البيئات الصناعية الخطرة.
ماذا يفعل المفتاح الرئيسي ثلاثي المواضع؟
يسمح المفتاح الرئيسي بالتكوين المادي للوحدة وأمانها، مما يضمن عدم تغيير الإعدادات عن طريق الخطأ أثناء التشغيل.
