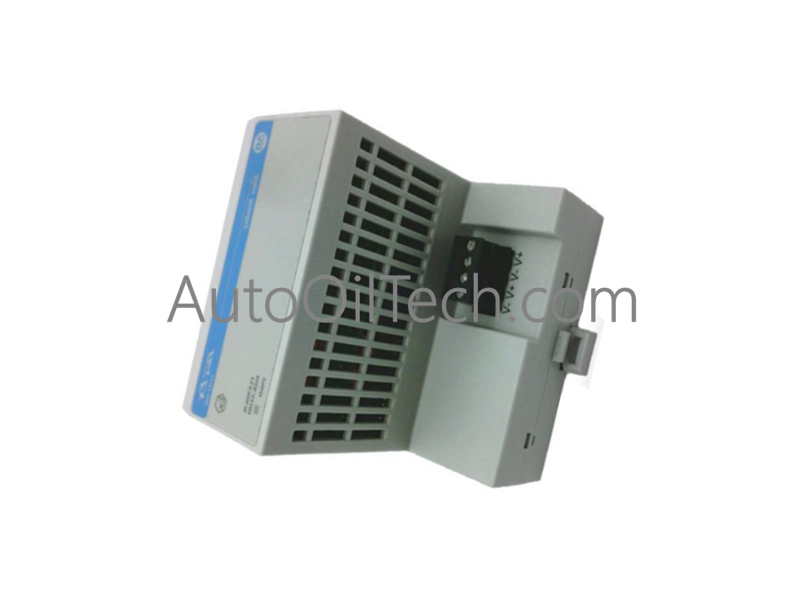

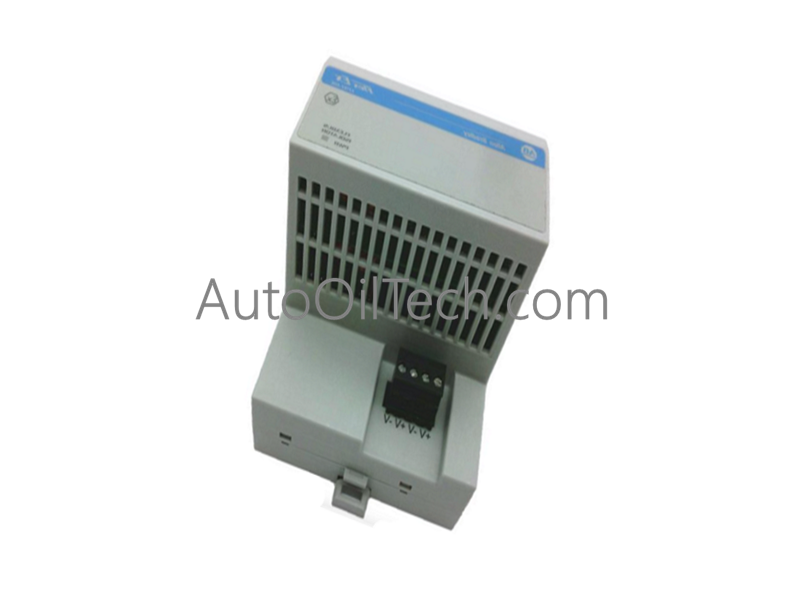

يعمل Allen-Bradley 1797-BIC، والمصنف أيضًا ضمن الفهرس باسم وحدة عزل موسع ناقل FLEX Ex 1797-BIC، كمكون أجهزة مخصص للعزل الجلفاني وانتشار الإشارة عبر أجزاء لوحة التوصيل الخلفية الآمنة جوهريًا داخل أنظمة الإدخال/الإخراج FLEX Ex.
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
1797-BIC
العلامة التجارية
Allen-Bradley
المنشأ
الولايات المتحدة الأمريكية
الوزن
1.32 رطل (0.60 كجم)
الأبعاد
بصمة وحدة FLEX Ex القياسية
درجة حرارة التشغيل
-20 إلى 70 درجة مئوية
استهلاك الطاقة
2.5 واط
نطاق جهد الإدخال
18-32 فولت تيار مستمر
تصنيف تيار الناقل
150 مللي أمبير
نوع الوحدة
وحدة عزل / توسيع الناقل
صيغة التركيب
قضيب DIN / تجميع الوحدة الأساسية
سرعة الاتصال بناقل اللوحة الخلفية وعزل الإشارة
تُنشئ وحدة 1797-BIC حاجز عزل جلفاني آمن جوهريًا عبر أجزاء توسيع اللوحة الخلفية في تخطيطات هيكل FLEX Ex. تعمل الوحدة بسحب تيار اسمي من اللوحة الخلفية يبلغ 150 مللي أمبير عبر نطاق إمداد 18-32 فولت تيار مستمر، وتحافظ على سرعة اتصال محددة لناقل اللوحة الخلفية مع منع نقل الطاقة إلى مناطق المواقع الخطرة. تضمن دوائر منطق القناة إلى الناقل أن ضوضاء الناقل العابرة وارتفاعات الجهد يتم تثبيتها ضمن حدود السلامة المحددة دون تدهور إرسال حزم البيانات التسلسلية عالية السرعة بين قواعد المحول المحلية وكتل طرفيات الإدخال/الإخراج البعيدة.
الأسئلة الشائعة
س: هل يمكن إزالة أو إدخال وحدة 1797-BIC أثناء تشغيل الطاقة في الموقع؟
ج: يجب أن يتبع تبديل وحدة 1797-BIC السريع بروتوكولات المواقع الخطرة. بينما الوحدة آمنة جوهريًا، فإن إزالة الوحدة تقطع اتصالات ناقل اللوحة الخلفية لوحدات FLEX Ex النهائية. يوصى بإيقاف تشغيل الجزء المحلي للحفاظ على حالات التحكم المحددة للنظام.
س: ما هو الغرض الأساسي لوحدة 1797-BIC في بنية نظام FLEX Ex؟
ج: تعمل وحدة 1797-BIC كحاجز جلفاني فيزيائي وواجهة إشارة بين أجزاء الطاقة القياسية أو غير الآمنة جوهريًا ومجموعات الإدخال/الإخراج للوحة الخلفية الآمنة جوهريًا لـ FLEX Ex، مما يحافظ على سلامة الإشارة عبر تخطيطات عقد الإدخال/الإخراج عالية الكثافة.
إرشادات التركيب في الموقع
قم بتركيب الوحدة على قضيب DIN القياسي بجوار مجموعة قاعدة طرفية FLEX Ex المستهدفة، مع ضمان تعشيق ميكانيكي إيجابي للقفل.
تحقق من أن توصيلات الأسلاك الميدانية بمصدر الطاقة 18-32 فولت تيار مستمر تلتزم بمعايير القطبية الصحيحة قبل تطبيق طاقة الناقل.
احتفظ بكابلات إشارة المجال منفصلة عن خطوط التيار المتردد عالية الجهد، ووجه الكابلات عبر قنوات توصيل مخصصة.
تأكد من أن حذاء تأريض قضيب DIN يقوم باتصال ميكانيكي نظيف ومنخفض المعاوقة بسطح قضيب معدني مؤرض غير مطلي.
ثبت جميع عروات قفل الوحدة لمنع الانفصال الناتج عن الاهتزاز في البيئات الصناعية الثقيلة.
