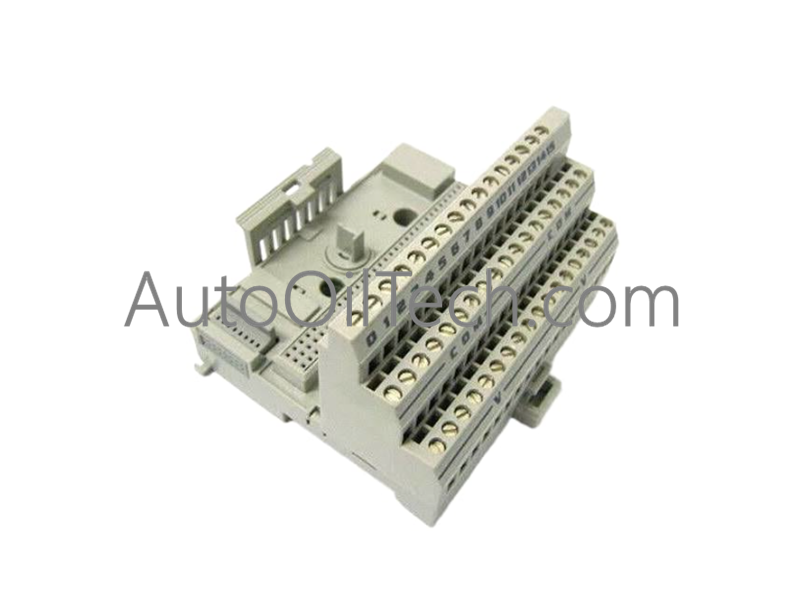

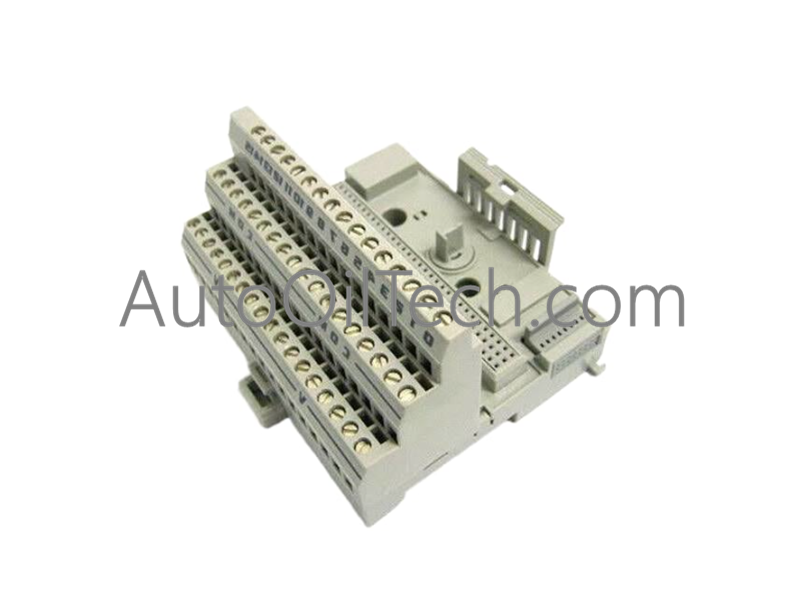

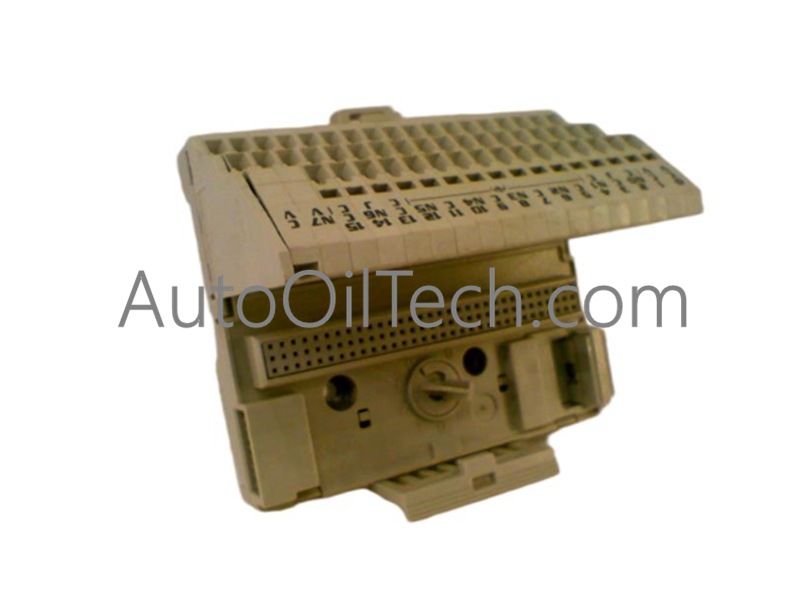

تم تكوين Allen-Bradley 1794-TBNF (وحدة القاعدة الطرفية المدمجة 1794-TBNF) لإنهاء المجال وتنفيذ واجهة الوحدة في معماريات شبكة FLEX I/O، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
1794-TBNF
العلامة التجارية
ألن-برادلي
المنشأ
الولايات المتحدة الأمريكية
الوزن
0.44 رطل (0.20 كجم)
الأبعاد
الحجم القياسي FLEX I/O
درجة حرارة التشغيل
0 إلى 55 درجة مئوية
تصنيف الجهد
250 فولت تيار متردد/تيار مستمر
تصنيف التيار
10 أمبير كحد أقصى
حجم السلك
22-12 AWG (0.35-2.5 مم مربع)
سعة الإدخال/الإخراج
16 طرف إدخال/إخراج
أطراف الطاقة
طرفين مشتركين، طرفين جهد موجب
تصنيف الحماية
IP20
نوع الإنهاء
مشابك لولبية (مدمجة)
صيغة التركيب
سكة DIN / تثبيت على لوحة
سرعة الاتصال عبر اللوحة الخلفية وتوزيع الإشارة
تُنشئ القاعدة الطرفية 1794-TBNF المسار المباشر للتوصيل البيني باللوحة الخلفية وطبقة توزيع الطاقة لوحدات الإدخال/الإخراج FLEX ذات 16 نقطة. صُممت الوحدة مع دمج داخلي في دوائر الإدخال/الإخراج، ويحافظ ترتيب الأطراف على سرعة عالية للاتصال عبر اللوحة الخلفية بين الوحدات الأساسية المجاورة مع عزل حالات أعطال التيار الزائد في جانب المجال. تقوم مسارات الإشارة الداخلية بتثبيت الضوضاء العابرة لضمان تحديثات بيانات EtherNet/IP وControlNet حاسمة بين أجهزة الإدخال/الإخراج المثبتة ومعالجات الأتمتة المضيفة.
الأسئلة الشائعة
س: هل يؤدي إزالة الوحدة الرقمية أو التناظرية المثبتة على 1794-TBNF إلى تعطيل استمرارية ناقل اللوحة الخلفية للوحدات المجاورة؟
ج: لا. تحمل القاعدة الطرفية 1794-TBNF بنية تمرير ناقل اللوحة الخلفية الداخلية، مما يسمح بإزالة وإدخال الوحدة تحت الطاقة (RIUP) لوحدة الإدخال/الإخراج النشطة دون مقاطعة الاتصالات عبر بقية سكة FLEX I/O.
س: ما هو حجم المصهر المدعوم من قبل بنية القاعدة الطرفية 1794-TBNF؟
ج: تستوعب القاعدة صمامات مؤشر المصهر المحترق القياسية مقاس 5 × 20 مم المصنفة بحد أقصى للتيار المستمر يبلغ 10 أمبير لمجموعة شريط الأطراف.
إرشادات التركيب الميداني
قم بتثبيت القاعدة الطرفية على سكة DIN مقاس 35 مم، مع التأكد من أن المزلاج الخلفي للإغلاق يستقر بإحكام في مكانه مقابل السكة.
قم بتوصيل القواعد الطرفية المتجاورة عن طريق تحريكها جانبيًا حتى تتطابق موصلات ناقل اللوحة الخلفية وتستقر بالكامل.
قم بتوصيل الأجهزة الميدانية بأطراف الإدخال/الإخراج ذات المشابك اللولبية الـ 16 باستخدام موصلات نحاسية مقاس 22-12 AWG، مع تطبيق أقصى عزم دوران لولبي للأطراف يبلغ 0.8 نيوتن متر (7 رطل-بوصة).
قم بتوصيل خطوط إمداد طاقة النظام الواردة بطرفي الجهد الموجب (2) والأطراف المشتركة (2) لإنشاء حافلات إمداد المستشعر.
تحقق من أن حذاء التأريض الخاص بسكة DIN يحافظ على اتصال معدني نظيف وخالٍ من الطلاء مع سكة حاوية مؤرضة.
