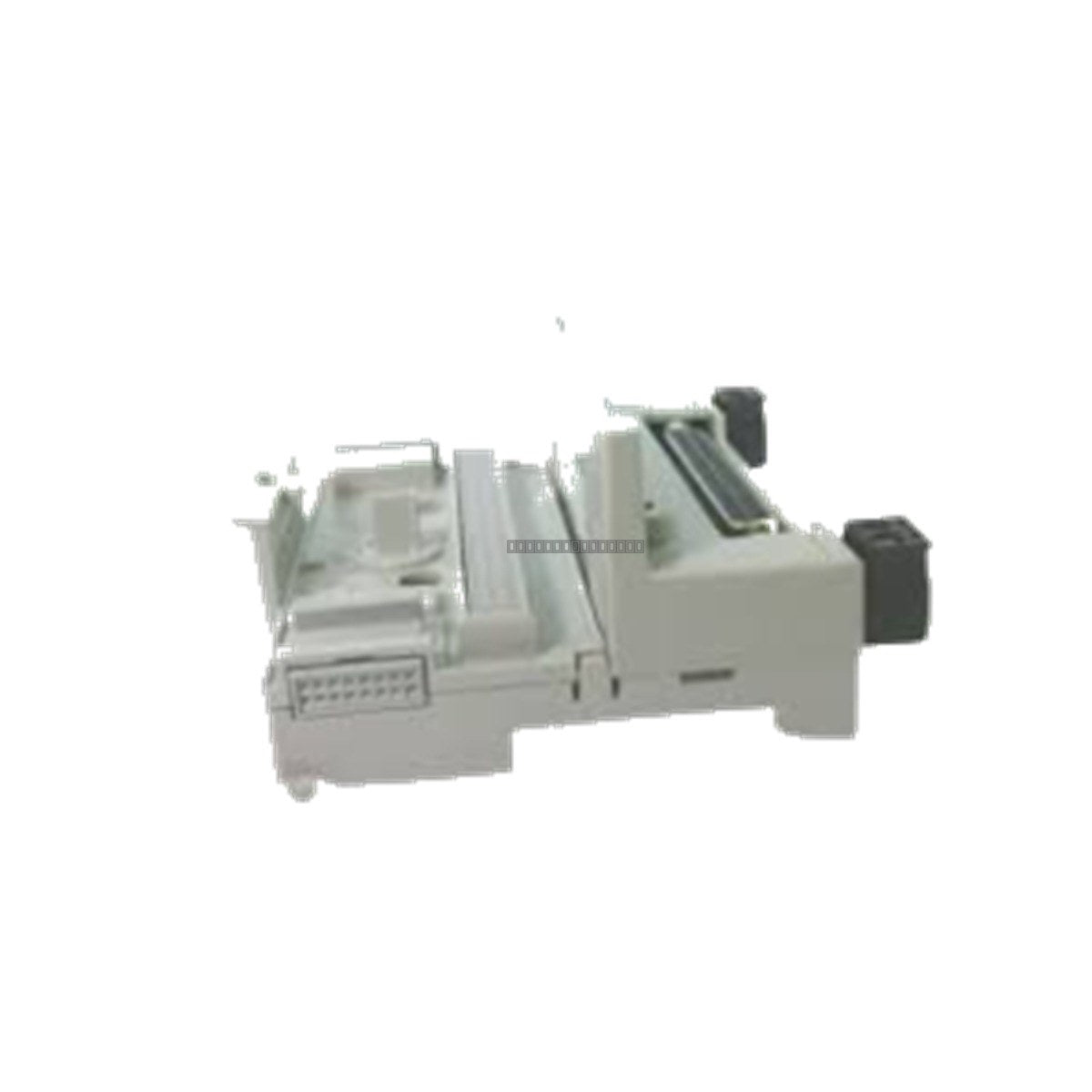

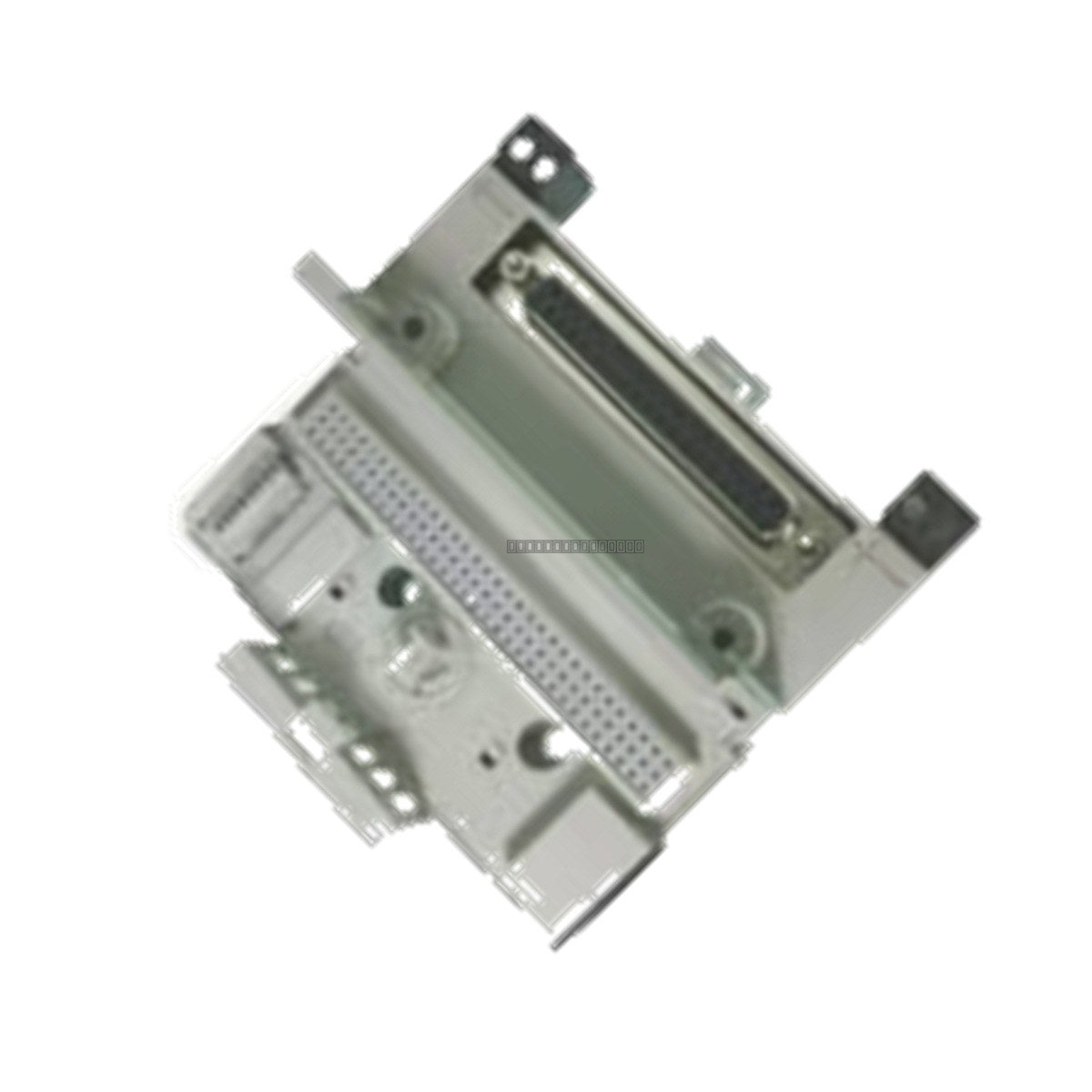

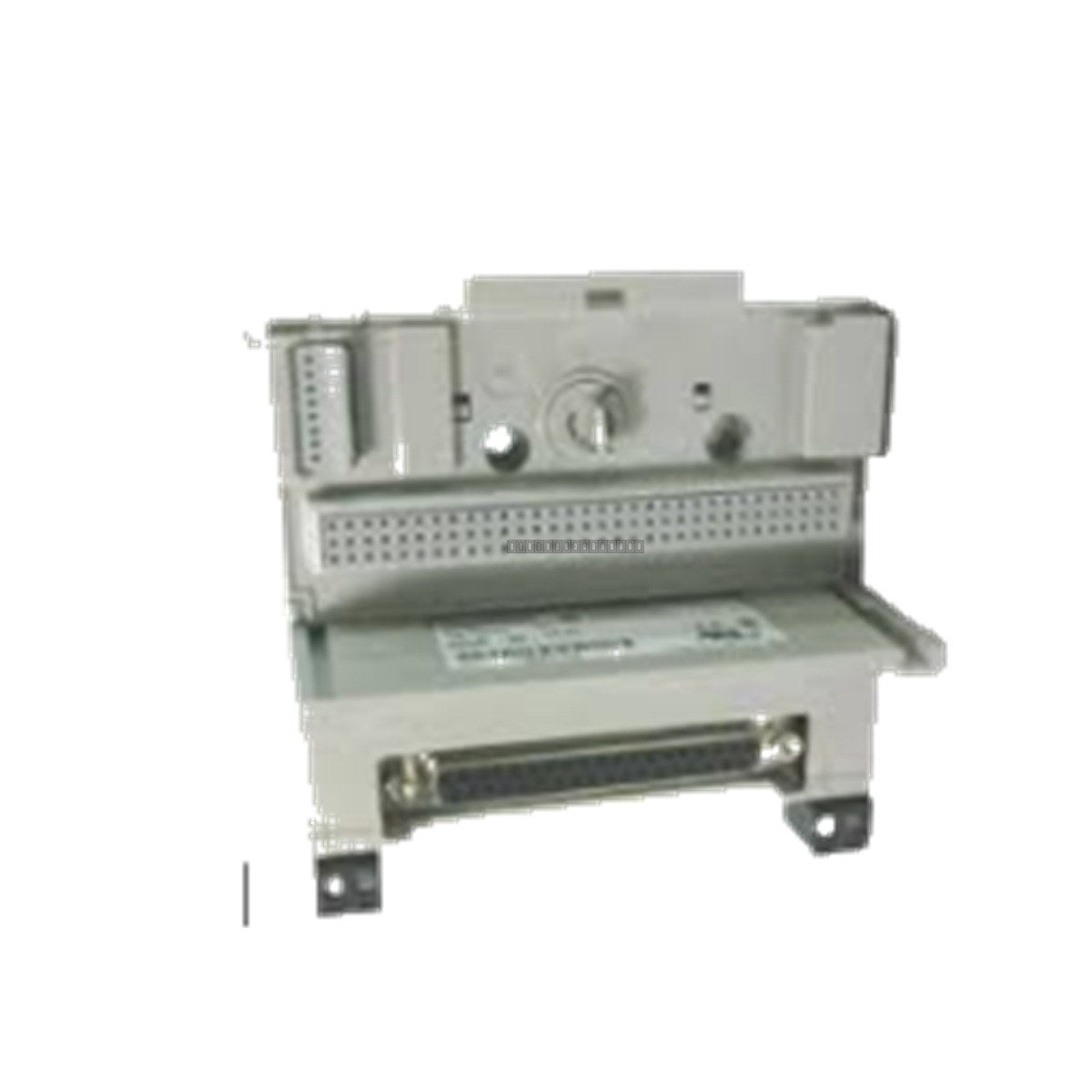

Allen-Bradley 1794-TB62DS هي وحدة طرفية ذات كثافة عالية للغاية، بـ 62 سنًا على شكل حرف D، مصممة لمنصة Flex I/O 1794 المعيارية. بخلاف القواعد الطرفية القياسية التي تعتمد على أطراف فردية ببراغي أو مشابك زنبركية، تتميز هذه الوحدة بواجهة موصل DB-62 D-Sub أنثى عالية الكثافة. تعمل هذه الوحدة كأساس ميكانيكي وكهربائي لوحدات Flex I/O المنفصلة والتناظرية متعددة النقاط، مما يسهل النشر السريع والصيانة المبسطة.
من خلال دمج توصيلات الأسلاك الميدانية في حزمة كابل واحدة مسبقة التصنيع، يقلل 1794-TB62DS بشكل كبير من وقت تجميع الخزانة ويقلل من أخطاء التوصيل. إنه حل مثالي لتطبيقات الإدخال/الإخراج عالية الكثافة حيث تكون المساحة محدودة ومطلوب استبدال الوحدات بسرعة.
الميزات
واجهة عالية الكثافة: مجهزة بموصل أنثى بـ 62 سنًا D-Shell (DB-62) لتوصيل الكابلات متعددة النواة بشكل مبسط.
مناطق طاقة مزدوجة: تدعم توجيه الطاقة المستقلة V1 و V2، مما يسمح بإدارة مرنة لمصادر الجهد داخل قاعدة واحدة.
تكامل FlexBus: تتميز بسكة خلفية مدمجة لتمرير بيانات النظام وطاقة المنطق أفقيًا عبر الرف.
قفل ميكانيكي: تتضمن دليل مفتاح دوار لضمان محاذاة الوحدة الصحيحة ومنع التثبيت غير الصحيح.
بناء قوي: مصنفة بسعة تيار مجمعة تبلغ 10 أمبير مع عتبة 5 أمبير لكل سن.
التطبيقات
يستخدم 1794-TB62DS على نطاق واسع في بيئات الأتمتة الصناعية التي تتطلب إنهاء إشارة عالي الكثافة، مثل:
لوحات تجميع I/O عن بعد.
خطوط التجميع الآلية وأنظمة مناولة المواد.
أوعية التحكم في العمليات المعقدة التي تتطلب إعادة تكوين سريعة للإدخال/الإخراج.
خزائن التحكم ذات المساحة المحدودة للكتل الطرفية التقليدية.
المواصفات الفنية
المعلمة
المواصفات
الموديل
1794-TB62DS
نوع الاتصال
62-سن D-Sub أنثى
التيار الأقصى (الإجمالي)
10 أمبير
التيار الأقصى (لكل سن)
5 أمبير
الجهد الاسمي
24 فولت تيار مستمر
التركيب
سكة DIN 35 مم
درجة حرارة التشغيل
0 إلى 55 درجة مئوية
الوزن
0.17 كجم
إرشادات التثبيت
التركيب: قم بتثبيت الوحدة الأساسية مباشرة على سكة DIN قياسية مقاس 35 × 7.5 مم من نوع Top-Hat. تأكد من تثبيت الوحدة بإحكام.
احتياطات التفريغ الكهربائي: تعامل دائمًا مع الوحدة باستخدام تقنيات الوقاية من التفريغ الكهربائي (ESD) المناسبة لحماية الدوائر الداخلية.
الطاقة: تأكد من فصل جميع طاقة النظام قبل تثبيت أو إزالة الوحدات من القاعدة.
الأسلاك: عند توصيل كابل D-Shell، تأكد من تثبيت الموصل بالكامل وإحكام ربط براغي التثبيت بعزم دوران يبلغ 0.6 نيوتن متر (5 رطل-بوصة) للحفاظ على اتصال محكم للغاز.
مفتاح التشغيل: تحقق من ضبط مفتاح التشغيل الميكانيكي على الموضع المقابل لوحدة الإدخال/الإخراج المقصودة قبل التزاوج.
