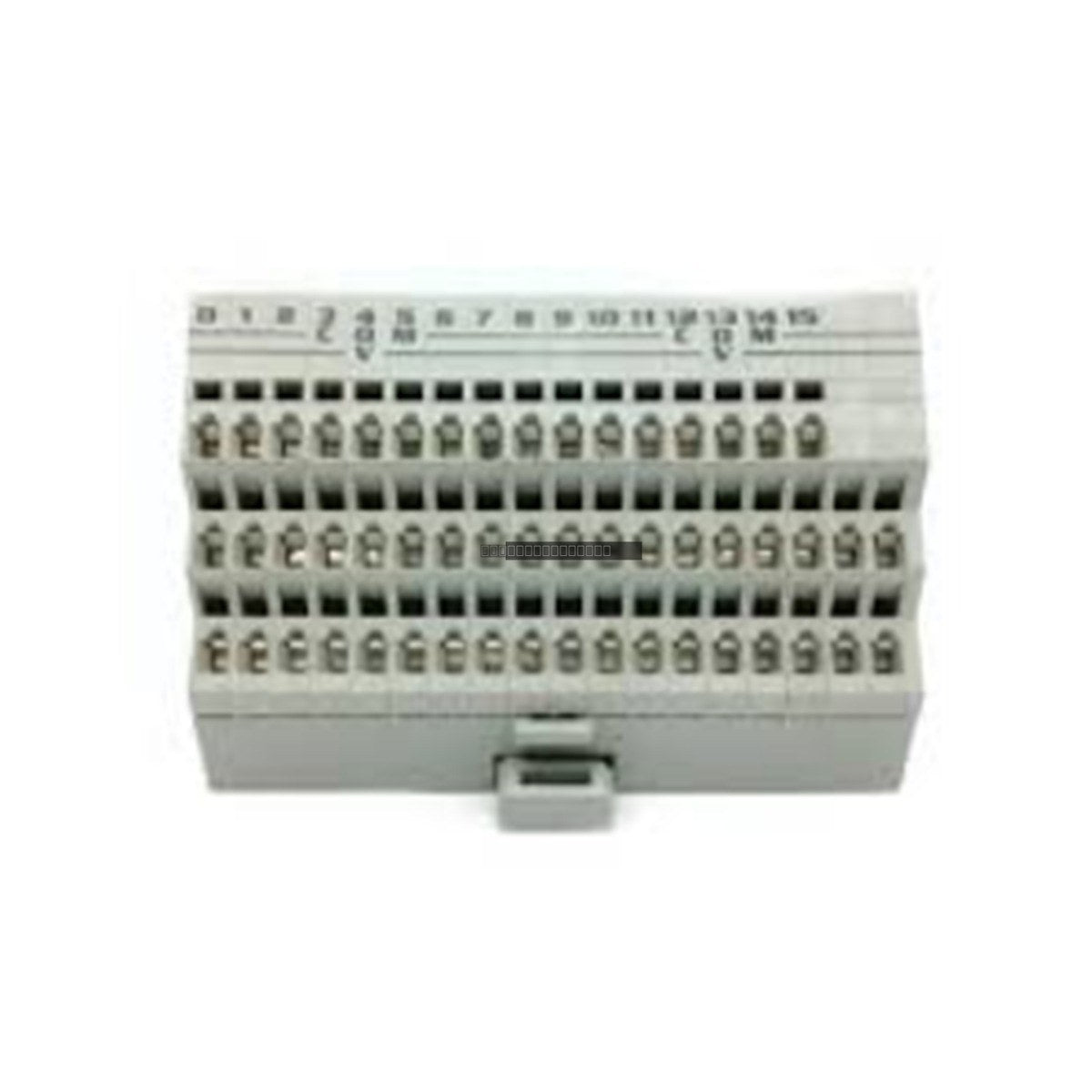

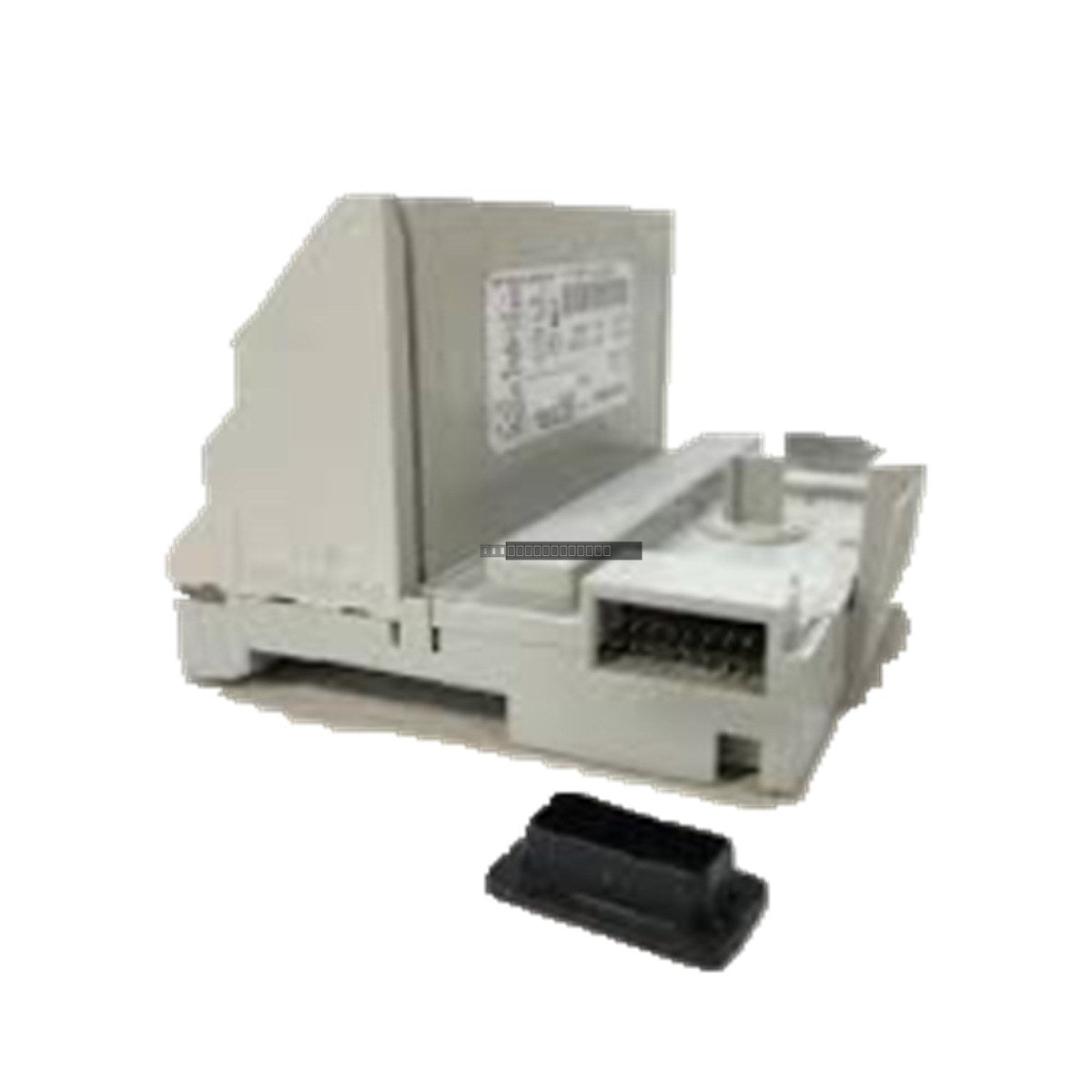

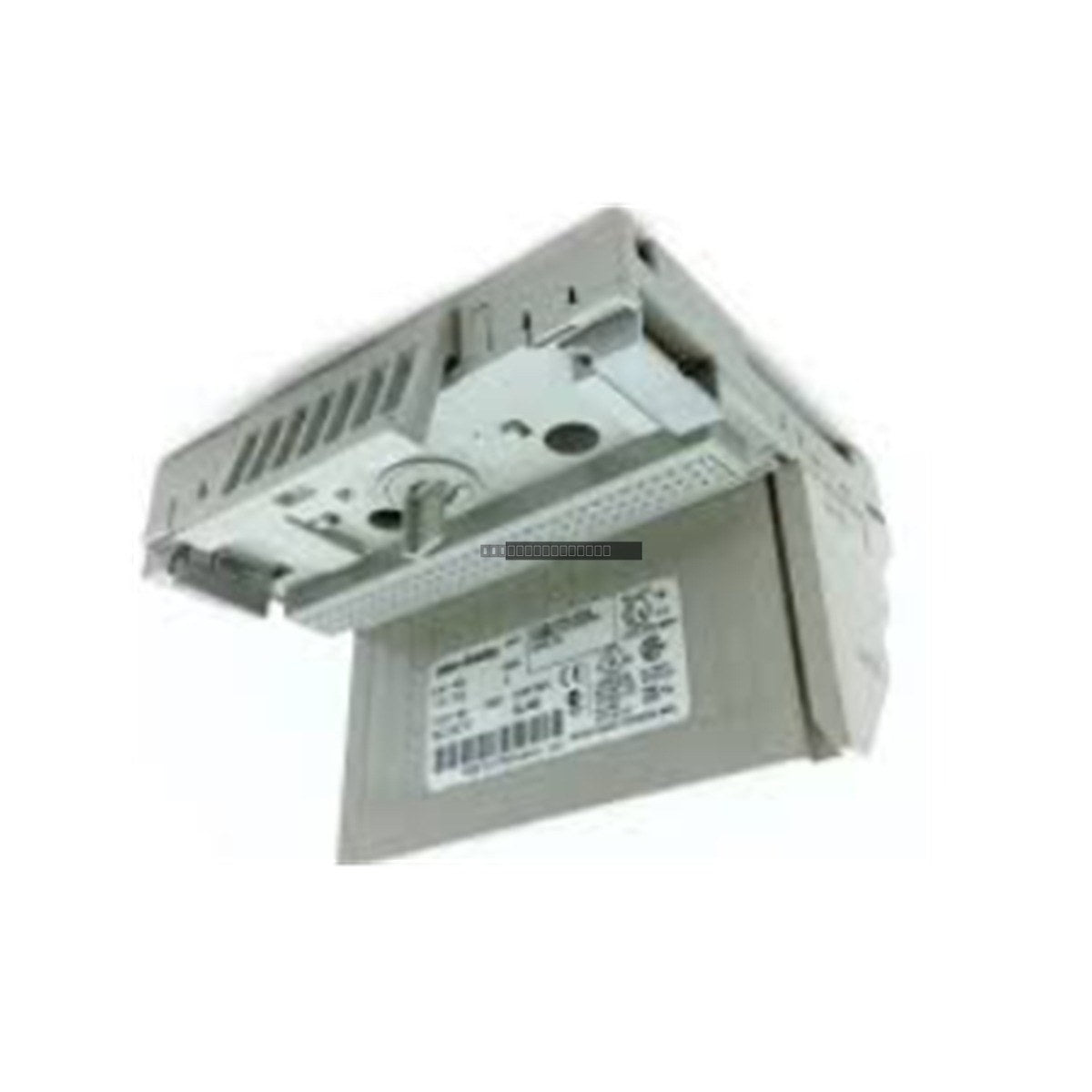

إن 1794-TB3T هي وحدة قاعدة طرفية ذات 36 نقطة مشبك لولبي مصممة لمنصة Allen-Bradley Flex I/O 1794 المعيارية. توفر هذه الوحدة المستوى الهيكلي والإنهاء الكهربائي الضروري لكل من وحدات الإدخال/الإخراج الرقمية والتناظرية. يشير اللاحقة "T" إلى تصميم مُحسَّن لدرجة الحرارة، يضم ثمانية أطراف لولبية متكاملة لتأريض الهيكل مصممة خصيصًا لتوفير مسارات منخفضة المعاوقة لحماية الأجهزة التناظرية الحساسة، مثل RTDs والمزدوجات الحرارية، مما يقلل بشكل فعال من التداخل الكهرومغناطيسي (EMI).
يدعم ما يصل إلى 16 وصلة إدخال/إخراج ميدانية بأطراف مشبك لولبي قوية.
لوحة خلفية Flexbus مدمجة لتوزيع سلس للبيانات والطاقة المنطقية.
دليل مفتاح ميكانيكي لمنع التركيب غير الصحيح للوحدة وحماية مكونات الجهد المنخفض.
قادر على التعامل مع تيار إجمالي يصل إلى 10 أمبير.
متوافق مع التركيب الأفقي والعمودي على قضيب DIN أو لوحة.
التطبيقات
تعد قاعدة الأطراف هذه مثالية لأنظمة التحكم الصناعية التي تتطلب معالجة إشارة تناظرية عالية الدقة حيث تكون سلامة الإشارة أمرًا بالغ الأهمية. تُستخدم بشكل شائع في أتمتة العمليات، وحلقات مراقبة درجة الحرارة، والبيئات المعرضة للضوضاء الكهربائية حيث يتطلب التأريض القوي وإنهاء الدرع للتشغيل الموثوق به.
المواصفات الفنية
النموذج
1794-TB3T
العلامة التجارية
Allen-Bradley / Rockwell Automation
نوع الطرف
مشبك لولبي
وصلات المجال
16 نقطة إدخال/إخراج
أطراف التأريض
8 تأريض هيكل مخصص
الحد الأقصى للجهد
125 فولت تيار متردد / 125 فولت تيار مستمر
الحد الأقصى للتيار
10 أمبير إجمالي
درجة حرارة التشغيل
-20 إلى 70 درجة مئوية
مقاومة الاهتزاز
5 جرام عند 10 إلى 150 هرتز
الرطوبة
5 إلى 95 بالمائة (غير متكثف)
إرشادات التثبيت
تأكد من تأريض قضيب DIN أو اللوحة بشكل صحيح بهيكل العلبة قبل التركيب.
تحقق من تطابق مفتاح المفتاح الميكانيكي على القاعدة مع مفتاح وحدة الإدخال/الإخراج المدخلة لمنع التلف.
قم دائمًا بإيقاف تشغيل اللوحة الخلفية Flexbus قبل تثبيت أو إزالة وحدات الإدخال/الإخراج لمنع حدوث قوس كهربائي.
قم بتوجيه الكابلات المحمية مباشرة إلى أطراف تأريض الهيكل المخصصة لزيادة مناعة الضوضاء.
حافظ على مسافة كافية في العلبة للسماح بتدفق الهواء المناسب وتبديد الحرارة.
الأسئلة الشائعة
ما هو الفرق الرئيسي بين 1794-TB3 و 1794-TB3T؟
يتضمن 1794-TB3T أطراف تأريض هيكل متخصصة مصممة لتطبيقات استشعار درجة الحرارة، بينما لا يتضمن 1794-TB3 القياسي نقاط التأريض هذه.
هل يمكن استخدام هذه القاعدة مع وحدات غير تناظرية؟
نعم، 1794-TB3T متوافق تمامًا مع وحدات Flex I/O الرقمية المنفصلة القياسية، على الرغم من أن ميزات التأريض مخصصة خصيصًا لتطبيقات الإشارة التناظرية.
