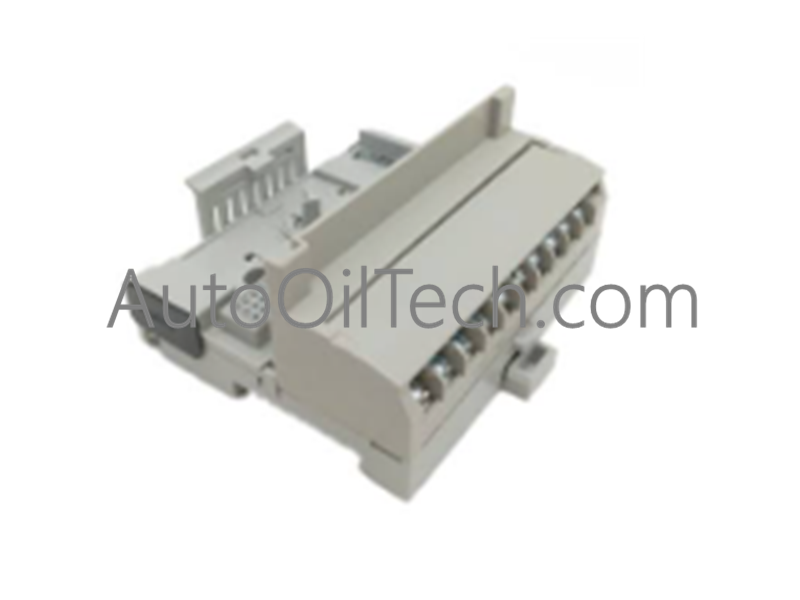

تعمل Allen-Bradley 1794-TB32، والمُفهرسة أيضاً باسم وحدة القاعدة الطرفية 1794-TB32 FLEX I/O، كمكون أجهزة مخصص لإنهاء إشارات المجال وتوجيه ناقل اللوحة الخلفية داخل أنظمة التحكم FLEX I/O.
توسيع كثافة الإدخال/الإخراج وسرعة ناقل اللوحة الخلفية
تتيح القاعدة الطرفية 1794-TB32 توسيع كثافة الإدخال/الإخراج العالية من خلال توفير 32 نقطة إنهاء مجال إدخال/إخراج جنبًا إلى جنب مع 8 توصيلات طاقة مشتركة و 8 +V مدمجة ضمن مساحة صغيرة واحدة. صُممت لتوفير ما يصل إلى 640 مللي أمبير من تيار خرج Flexbus عبر مسارات جهد اسمي 24 فولت تيار مستمر، وتحافظ البنية الداخلية على سرعة اتصال ناقل اللوحة الخلفية المحددة عبر معدلات البيانات من 57.6 كيلوبت في الثانية حتى 230 كيلوبت في الثانية. تتميز مسارات الإشارة بعزل مستمر 50 فولت لحماية دوائر منطق اللوحة الخلفية الحساسة من ضوضاء المجال العابرة أثناء تنفيذ الإدخال/الإخراج الرقمي المتوازي عالي السرعة.
الأسئلة الشائعة
س: هل يمكن تبديل الوحدات عالية الكثافة ذات 32 نقطة المثبتة على 1794-TB32 أثناء تشغيل النظام النشط؟
ج: نعم. تحتوي 1794-TB32 على توجيه مستمر عبر اللوحة الخلفية الداخلية، مما يسمح بإزالة وإدخال الوحدة النشطة ذات 32 نقطة إدخال/إخراج تحت الطاقة (RIUP) دون قطع استمرارية الاتصال عبر وحدات عقدة FLEX I/O المجاورة.
س: كيف يتم تكوين توصيلات توسيع الطاقة على القاعدة الطرفية 1794-TB32؟
ج: تحتوي الوحدة الأساسية على 8 أطراف +V موصلة مسبقًا من المصنع و 8 أطراف مشتركة، مما يسمح بتوزيع طاقة أجهزة المجال المباشر بسلكين أو ثلاثة أسلاك دون الحاجة إلى شرائط طرفية خارجية.
إرشادات التركيب في الموقع
ثبت الوحدة الأساسية الطرفية بإحكام على قضيب DIN مقاس 35 مم مؤرض حتى يتعشق زنبرك التركيب الخلفي بالكامل.
ادفع الوحدة الأساسية جانبياً باتجاه محول FLEX I/O المجاور أو الوحدة الأساسية لإشراك موصلات Flexbus من أنثى إلى ذكر بالكامل.
وصل الموصلات الميدانية بأطراف الإدخال/الإخراج ذات المشبك القفص 32 وقضبان الطاقة المخصصة، مع التأكد من تجريد عزل السلك إلى 9 مم (0.35 بوصة).
وصل مصدر الطاقة الرئيسي 24 فولت تيار مستمر عبر أطراف الطاقة الأولية، مع الحفاظ على القطبية الصحيحة ضمن نطاق التشغيل من 19.2 إلى 31.2 فولت تيار مستمر.
تأكد من أن قدم تأريض قضيب DIN تقوم بتلامس معدني نظيف وخالٍ من الطلاء مع سطح قضيب الغلاف للحفاظ على تصنيفات العزل الداخلية.
