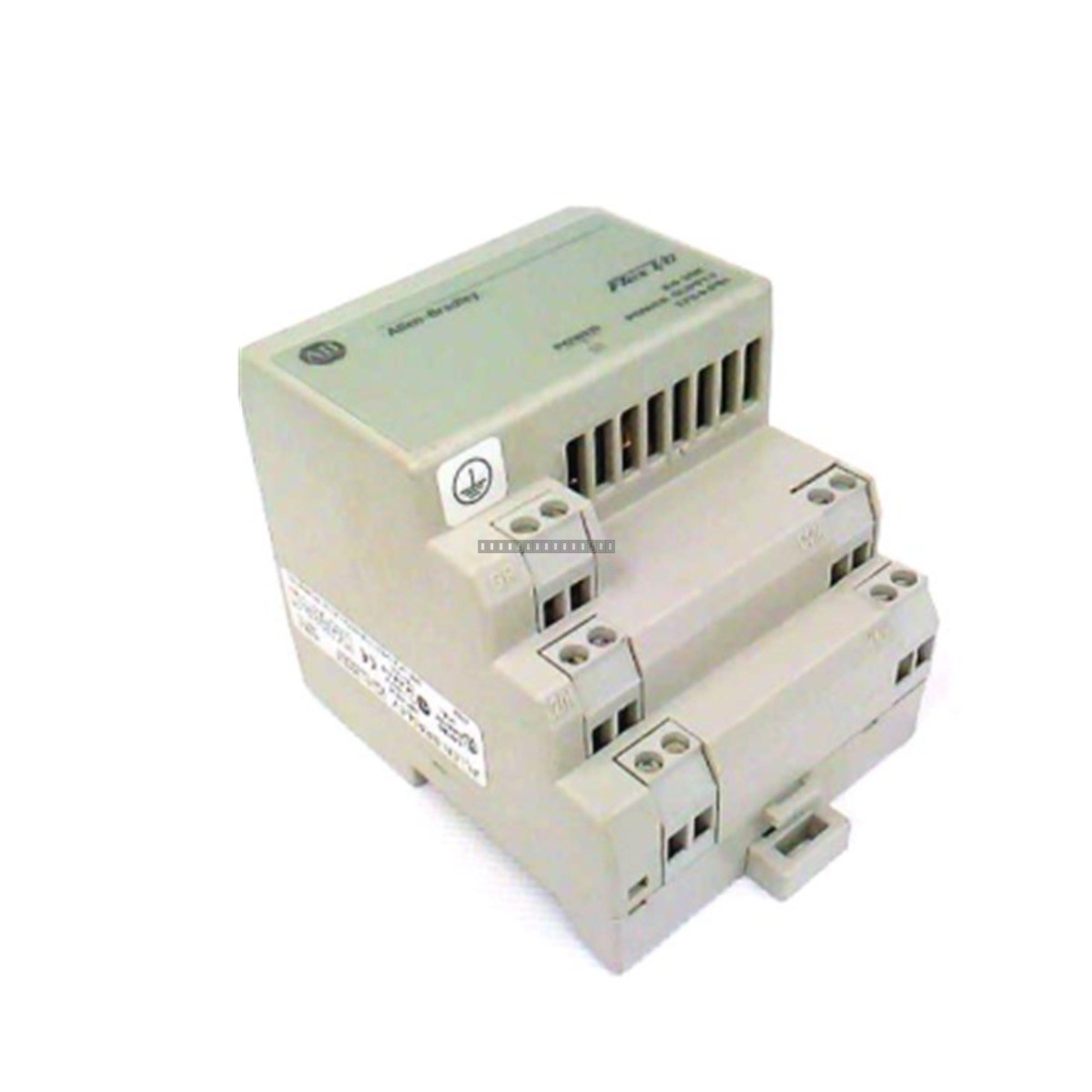

تُعد وحدة التزويد بالطاقة Allen-Bradley 1794-PS13 وحدة قوية وذات جودة صناعية مصممة لنظام FLEX I/O الموزع. تقوم بتحويل طاقة التيار المتردد القياسية إلى خرج تيار مستمر منظم بجهد 24 فولت، مما يوفر الطاقة الأساسية لمحولات الاتصالات FLEX I/O والدوائر الكهربائية الطرفية. من خلال توفير مصدر طاقة مستقر، تساعد هذه الوحدة على حماية الإشارات الرقمية والتناظرية الحساسة من تقلبات الطاقة الخارجية داخل رف الإدخال/الإخراج.
الميزات
نطاق واسع لجهد دخل التيار المتردد (85-264 فولت تيار متردد) للتوافق العالمي.
تصميم موفر للمساحة لتركيب قياسي على سكة DIN مقاس 35 ملم.
حماية متكاملة من زيادة الجهد والتيار.
مؤشر تشخيص الحالة لاستكشاف الأخطاء وإصلاحها بسرعة.
مصمم خصيصًا لمنصة FLEX I/O.
التطبيقات
محطات تجميع السيارات لصمامات الهواء والمستشعرات.
خطوط التعبئة والتغليف التي تتطلب طاقة موثوقة للناقلات وبوابات الفرز.
أنظمة مناولة المواد بما في ذلك أجهزة تحميل المنصات وأنظمة التخزين الآلية.
التحكم في أدوات الآلات، بما في ذلك مضخات سائل التبريد وأجهزة التعشيق.
وحدات التحكم الصناعية في أنظمة التدفئة والتهوية وتكييف الهواء للمخمدات والمراوح.
المواصفات الفنية
النموذج
1794-PS13
نطاق جهد الإدخال
85-264 فولت تيار متردد
تردد الإدخال
47-63 هرتز
جهد الخرج
24 فولت تيار مستمر
تيار الخرج
1.3 أمبير
قوة الخرج
31.2 واط
الحد الأقصى لتيار الإدخال
0.7 أمبير
حماية من زيادة التيار
1.4 أمبير
تبديد الطاقة (الحد الأقصى)
7 واط
إرشادات التثبيت
التركيب: قم بتثبيت الوحدة على سكة DIN مقاس 35 ملم وقم بتدويرها للأسفل حتى يستقر لسان القفل في مكانه بإحكام.
توصيل التيار المستمر: قم بتوصيل خرج 24 فولت تيار مستمر بمحول FLEX I/O (الطرف G: +24 فولت تيار مستمر، الطرف H: مشترك 24 فولت تيار مستمر).
التسلسل المتصل (Daisy-Chaining): استخدم الأطراف D و E و F لتوصيل طاقة التيار المتردد على شكل تسلسلي بوحدات تزويد طاقة إضافية إذا لزم الأمر.
تأكد من فصل الطاقة قبل تثبيت أو إزالة الوحدة لمنع الصدمة الكهربائية أو تلف المعدات.
الأسئلة الشائعة
ما هو مصدر الطاقة 1794-PS13؟
إن 1794-PS13 هو وحدة تزويد طاقة حقلية بجهد 24 فولت تيار مستمر ضمن عائلة منتجات Allen-Bradley FLEX I/O. يوفر الطاقة لأجهزة الإدخال/الإخراج المتصلة بقواعد الأطراف.
كم عدد وحدات المحول التي يمكن أن يزودها 1794-PS13 بالطاقة؟
يوفر طاقة كافية بجهد 24 فولت تيار مستمر لتشغيل ما يصل إلى 4 وحدات محول، على الرغم من أنه غير مصمم لتشغيل نظام FLEX I/O كبير بالكامل.
ما هي قوة وتيار الخرج؟
يحتوي على خرج اسمي بجهد 24 فولت تيار مستمر، وبحد أقصى لتيار الخرج يبلغ 1.3 أمبير، وقوة خرج تبلغ 31.2 واط.
ما هو نطاق جهد الإدخال لوحدة 1794-PS13؟
تقبل هذه الوحدة نطاقًا واسعًا لجهد الإدخال يتراوح من 85 إلى 264 فولت تيار متردد، 47-63 هرتز، مما يجعلها مناسبة للتطبيقات العالمية.
