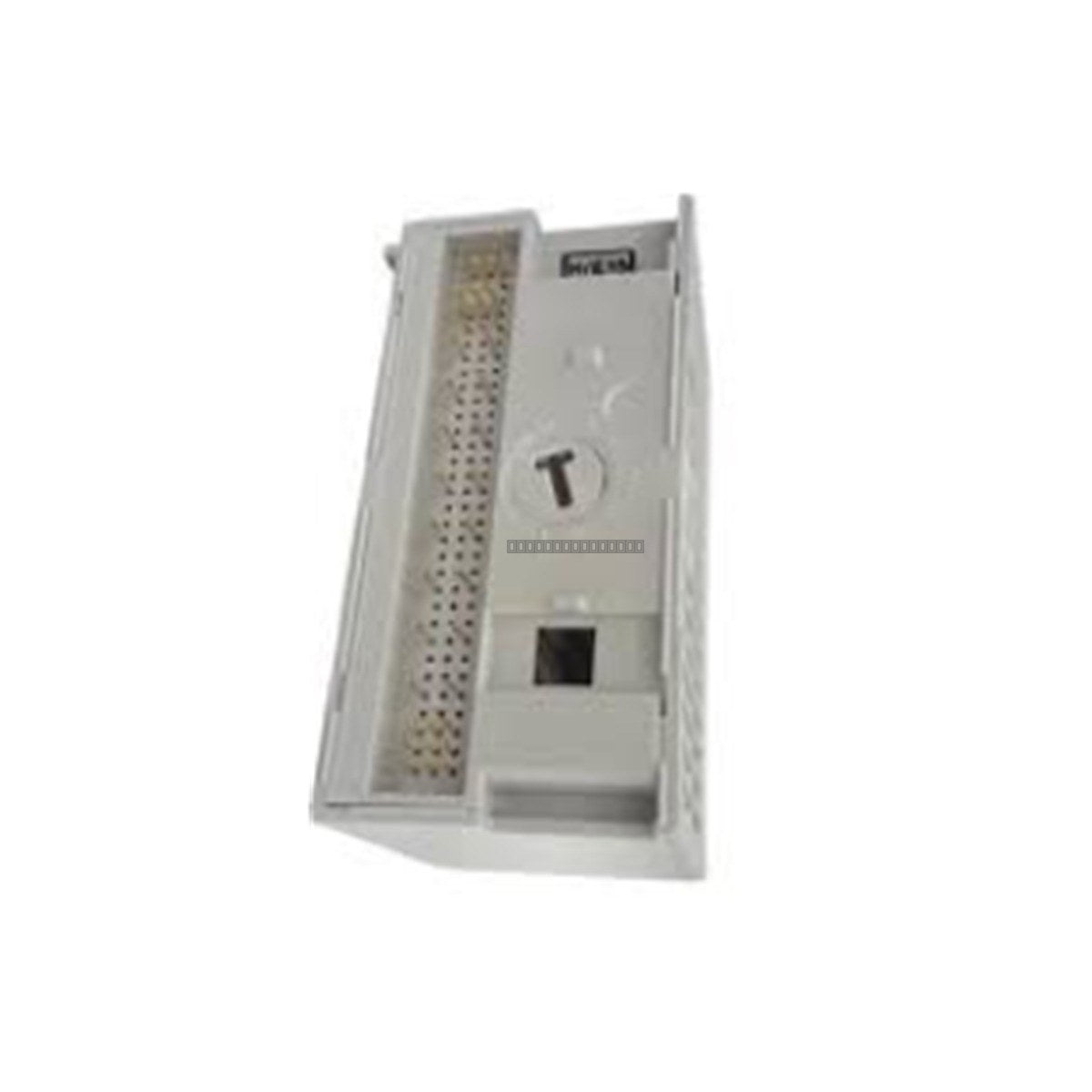

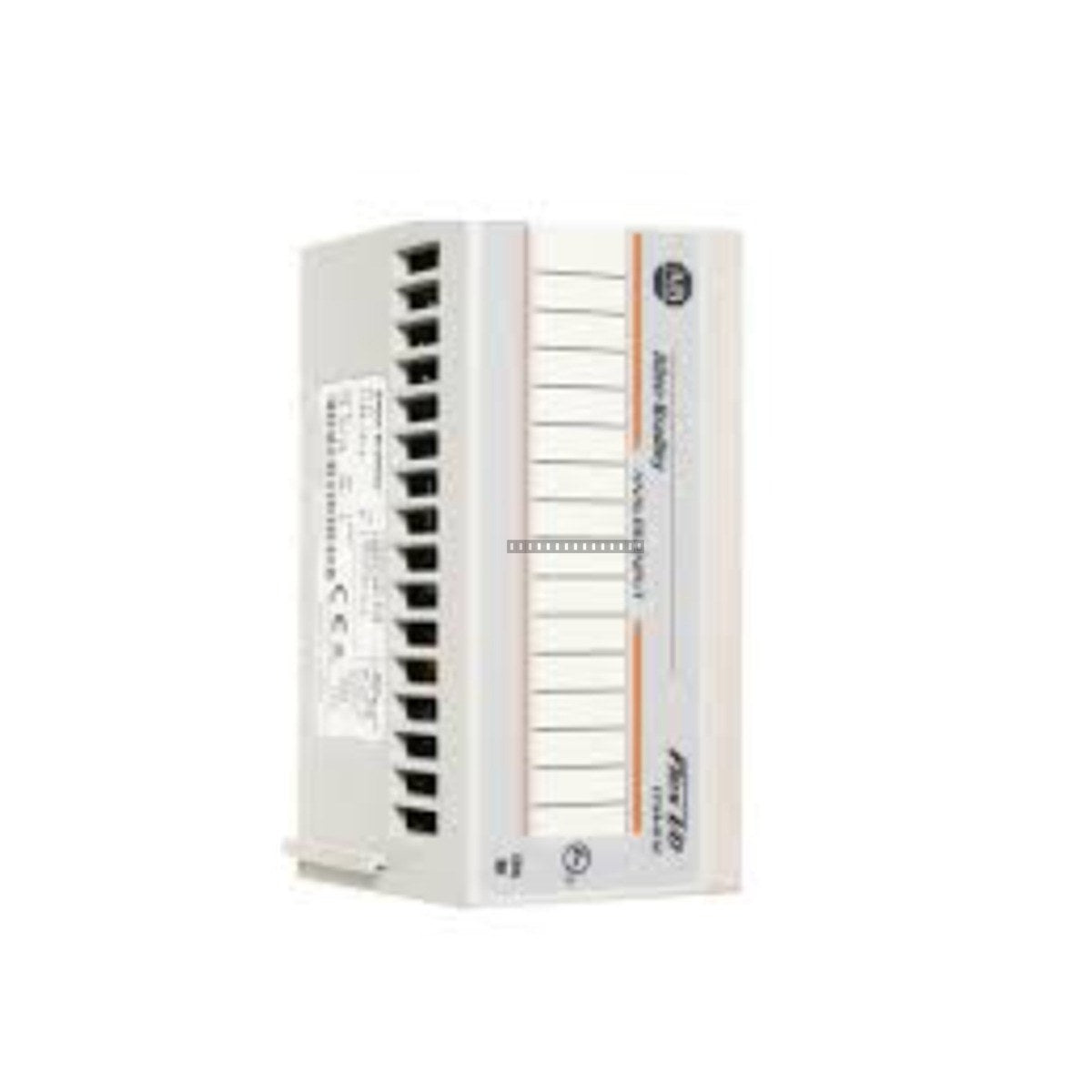

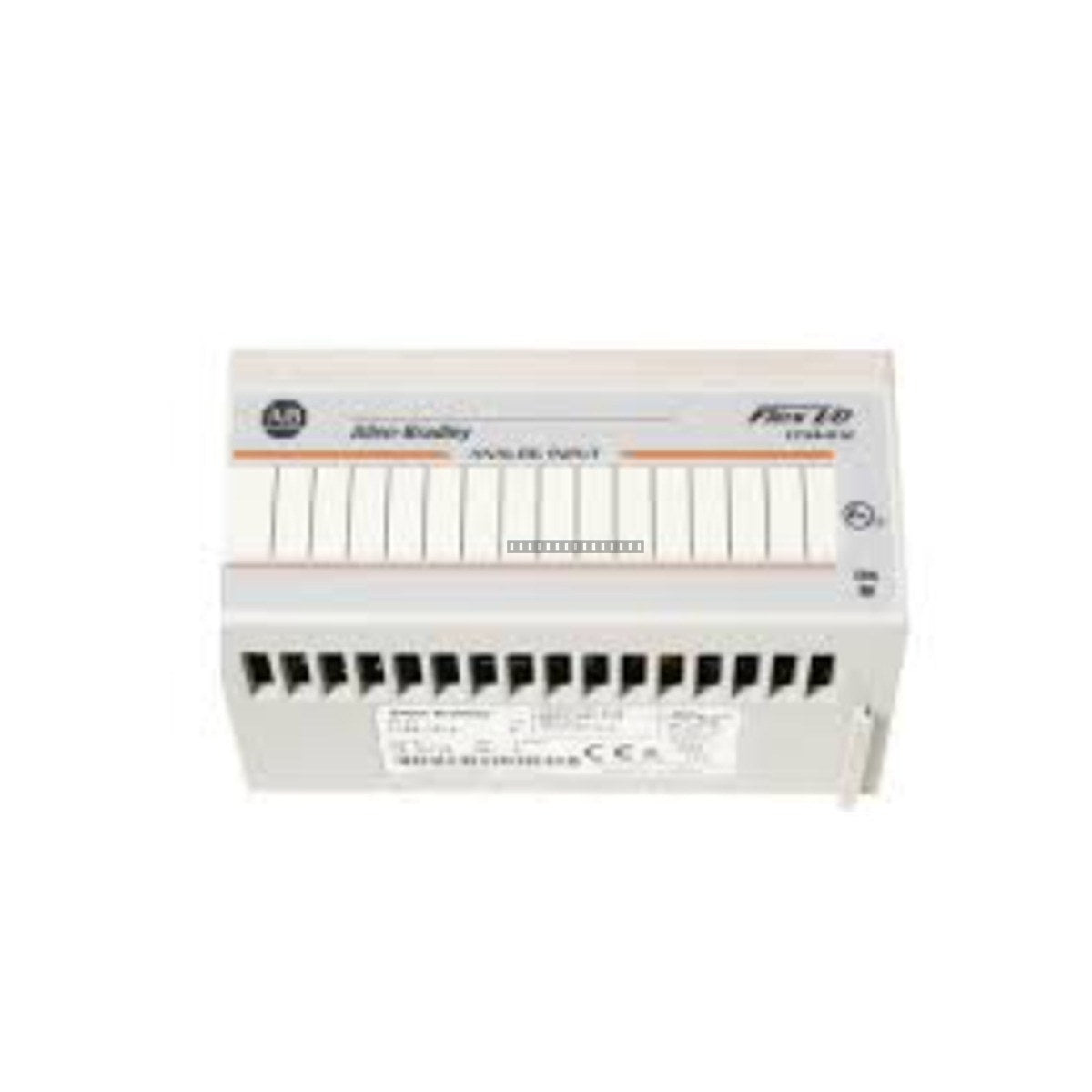

Allen-Bradley 1794-OW8 هو عضو في عائلة منتجات FLEX I/O، المصمم لتوفير تحكم موثوق به في المخرجات في أنظمة الإدخال/الإخراج الموزعة. تتميز هذه الوحدة بثمانية مخارج تلامس مرحلات معزولة، مما يسمح بتبديل أجهزة ميدانية مختلفة. وهي مصممة للبيئات الصناعية حيث يلزم العزل الكهربائي بين قنوات الإخراج واللوحة الخلفية للسلامة وسلامة الإشارة.
الميزات
ثمانية مخارج تلامس مرحلات معزولة لتطبيقات التحكم المرنة.
متوافق مع منصة FLEX I/O لهندسة التحكم الموزعة.
يدعم مجموعة واسعة من الفولتيات التبديلية حتى 230 فولت تيار متردد أو 125 فولت تيار مستمر.
تصميم مدمج لتوفير مساحة التركيب على قضبان DIN القياسية.
وضع مفتاح التبديل 9 لتوجيه الوحدة الصحيح والسلامة.
التطبيقات
يستخدم 1794-OW8 عادةً في أنظمة الأتمتة الصناعية للتحكم في المشغلات، ومحركات البدء، وصمامات الملف اللولبي، وغيرها من الأجهزة الميدانية التي تتطلب تبديل تلامس جاف. يتم نشره عادةً في أنظمة التصنيع، والتحكم في العمليات، وأنظمة مناولة المواد حيث يتم استخدام منصة FLEX I/O.
المواصفات الفنية
طراز المنتج
1794-OW8
عدد المخارج
8 (معزولة)
تصنيف الجهد
230 فولت تيار متردد / 125 فولت تيار مستمر
تصنيف التيار
2 أمبير
استهلاك الطاقة
5.5 واط
وضع مفتاح التبديل
9
نوع الغلاف
نوع مفتوح
درجة حرارة التشغيل
0 إلى 55 درجة مئوية (32 إلى 131 درجة فهرنهايت)
درجة حرارة التخزين
-40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)
إرشادات التركيب
تأكد من فصل الطاقة عن قاعدة FLEX I/O والوحدة قبل التركيب أو الإزالة.
ثبت الوحدة على قضيب DIN قياسي؛ وتأكد من تثبيت الوحدة بإحكام في القاعدة الطرفية.
اضبط مفتاح التبديل الميكانيكي على القاعدة الطرفية على الوضع 9 ليتوافق مع الوحدة.
استخدم مقاييس أسلاك مناسبة لوصلات الأطراف لمنع ارتفاع درجة الحرارة وضمان تلامس آمن.
حافظ على تهوية مناسبة داخل خزانة التحكم للحفاظ على درجات الحرارة المحيطة ضمن النطاق المحدد من 0 إلى 55 درجة مئوية.
اتبع احتياطات التفريغ الكهربائي الساكن (ESD) القياسية عند التعامل مع الوحدة لمنع تلف الدوائر الداخلية.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحدة 1794-OW8؟
تُعد الوحدة 1794-OW8 وحدة خرج مرحلات بـ 8 نقاط تستخدم لتوفير تبديل معزول للأجهزة الميدانية في نظام Allen-Bradley FLEX I/O.
هل يمكن استخدام هذه الوحدة لكل من أحمال التيار المتردد والتيار المستمر؟
نعم، تدعم الوحدة تبديل المرحلات للجهود حتى 230 فولت تيار متردد أو 125 فولت تيار مستمر، مما يجعلها متعددة الاستخدامات لأنواع الأحمال الصناعية المختلفة.
ما نوع التركيب الذي تتطلبه هذه الوحدة؟
تم تصميم الوحدة للتركيب على سكة DIN وتتطلب قاعدة طرفية متوافقة مع FLEX I/O للتشغيل.
