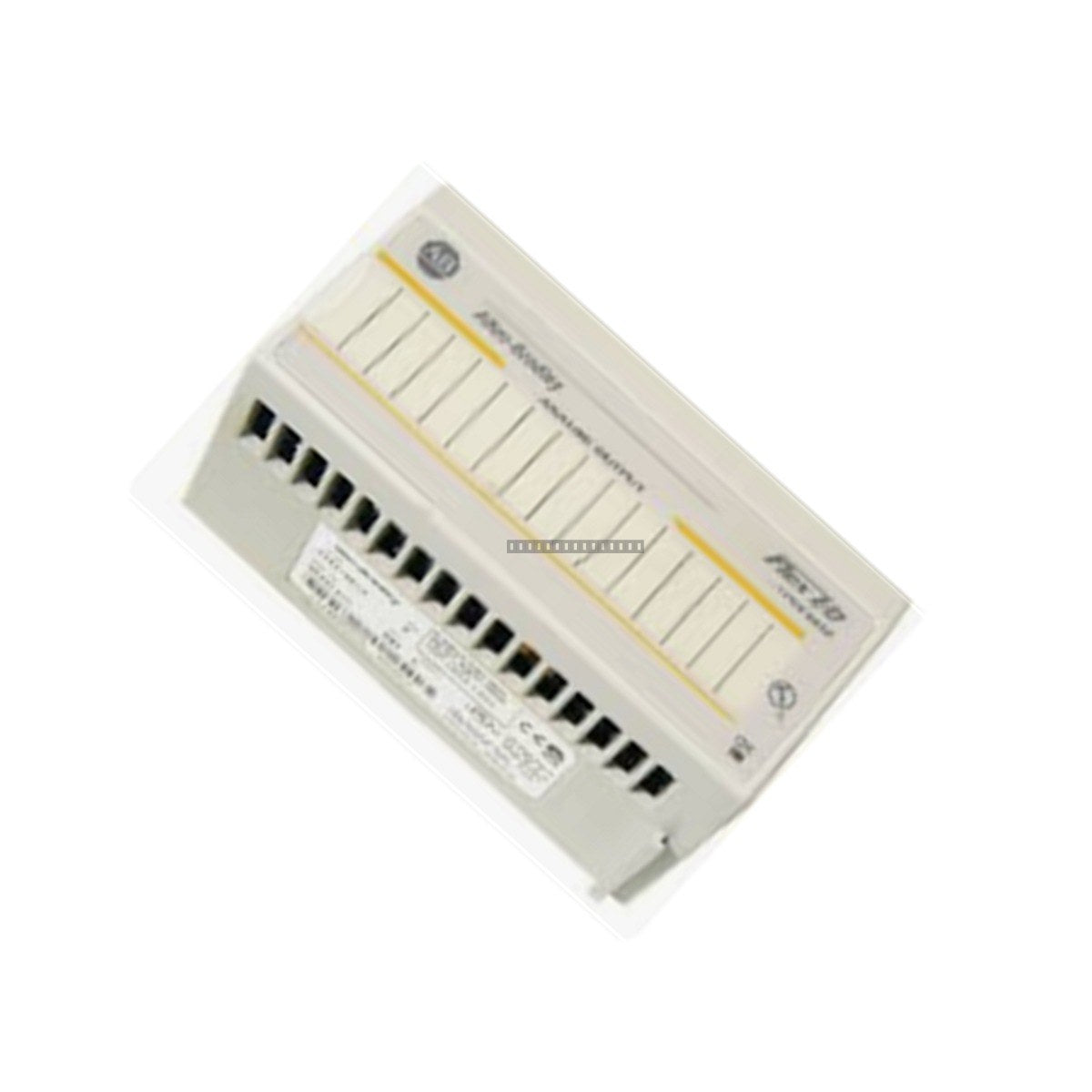

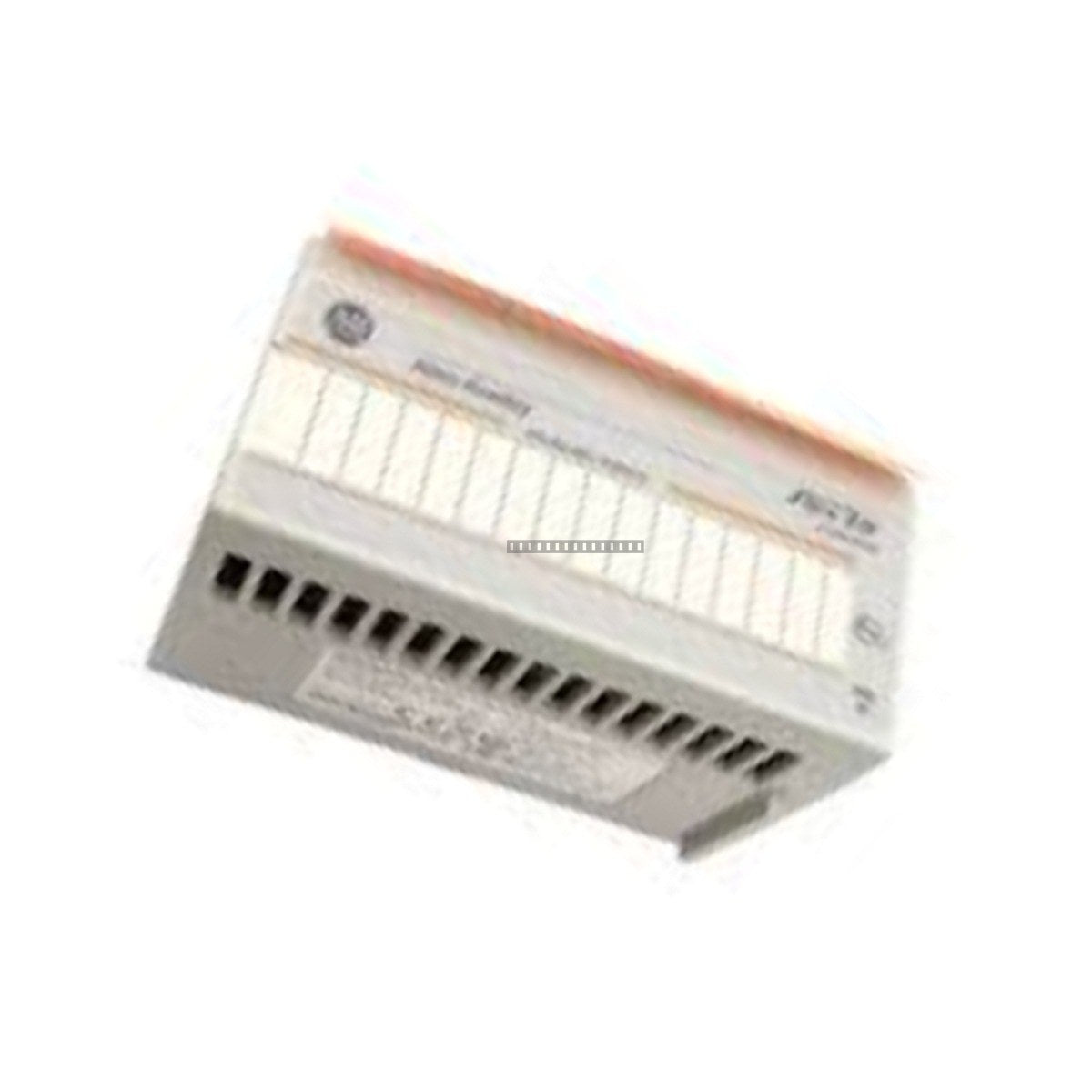

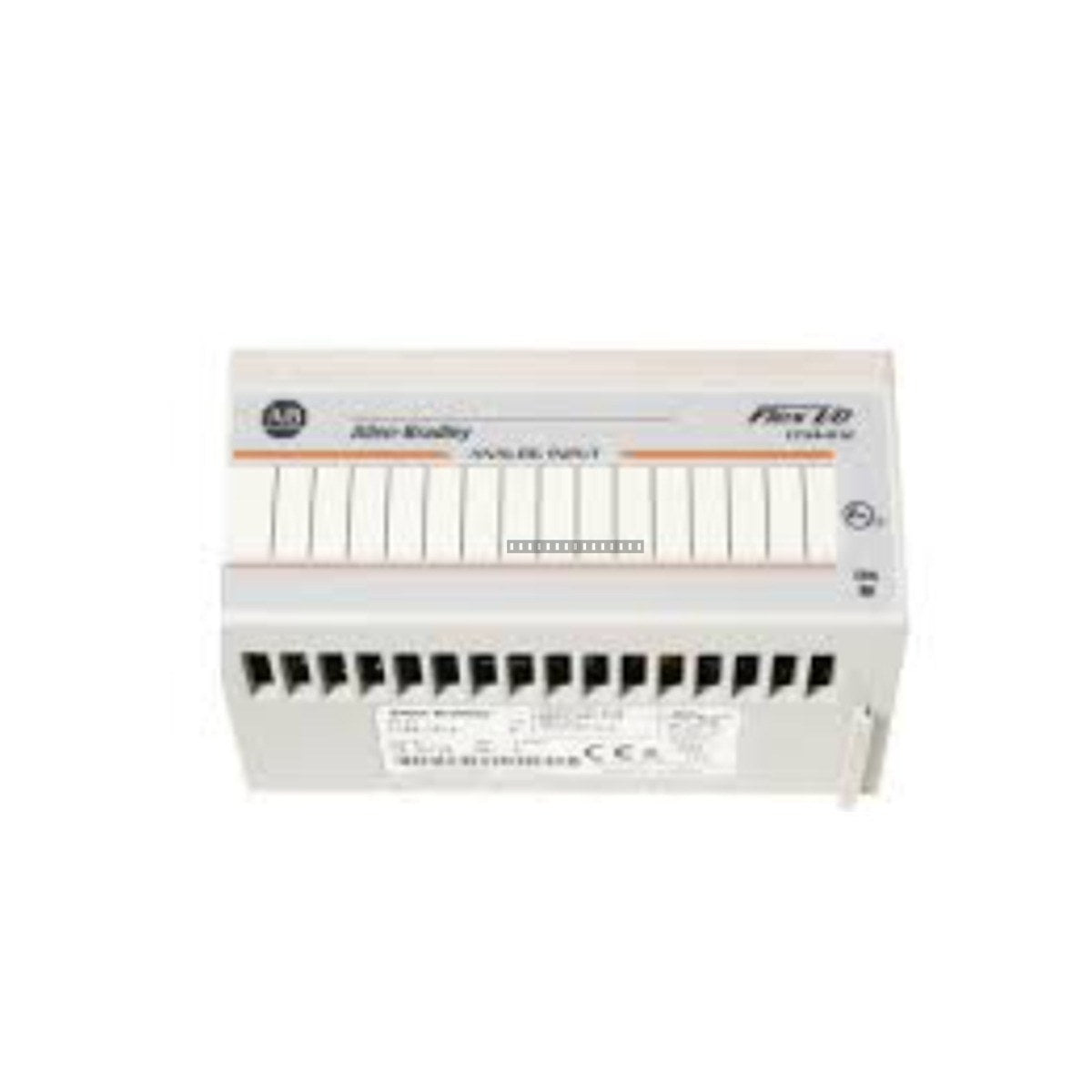

Allen-Bradley 1794-OF4I عبارة عن وحدة إخراج تناظري معزولة عالية الأداء وذات 4 قنوات مصممة لمنصة FLEX I/O الموزعة. توفر هذه الوحدة تحويلًا رقميًا إلى تناظري دقيقًا لتطبيقات التحكم الصناعي، مما يوفر دقة 16 بت (15 بت بالإضافة إلى إشارة) لضمان توصيل إشارة دقيقة إلى الأجهزة الميدانية. تم تصميمها لأداء قوي في البيئات الصناعية، وتدعم مجموعة متنوعة من قواعد الأطراف بما في ذلك سلسلتي TB2 وTB3 وTB3S وTB3T وTB3TS وTBN.
الميزات
4 قنوات إخراج تناظرية معزولة.
دقة 16 بت (15 بت بالإضافة إلى إشارة) للتحكم عالي الدقة.
معدل تحديث سريع من 2.5 إلى 5.0 مللي ثانية لجميع القنوات.
زمن استجابة الخطوة أقل من 25 ميكروثانية إلى 63% من المقياس الكامل.
يدعم نطاقات إخراج التيار من 0 إلى 20 مللي أمبير.
متوافق مع خيارات قواعد الأطراف المتعددة FLEX I/O للأسلاك المرنة.
التطبيقات
تعد هذه الوحدة مثالية لأنظمة التحكم الموزعة التي تتطلب مخرجات تناظرية معزولة، مثل التحكم في الصمامات التناسبية، ومحركات التردد المتغير (VFDs)، أو المحركات الأخرى التي تتطلب إشارة تحكم 0-20 مللي أمبير. تستخدم على نطاق واسع في أنظمة أتمتة العمليات والتصنيع ومناولة المواد حيث يكون عزل الإشارة ضروريًا لمنع الحلقات الأرضية وتداخل الضوضاء الكهربائية.
المواصفات الفنية
طراز المنتج
1794-OF4I
القنوات
4 معزولة
الدقة
15 بت بالإضافة إلى إشارة
معدل التحديث
2.5 / 5.0 مللي ثانية (جميع القنوات)
تيار الخرج
0 إلى 20 مللي أمبير
الحمل المقاوم
0 إلى 750 أوم
الحد الأقصى للحمل الزائد
30 فولت مستمر أو 32 مللي أمبير مستمر (قناة واحدة في كل مرة)
درجة حرارة التشغيل
-20 إلى 55 درجة مئوية (-4 إلى 131 درجة فهرنهايت)
الرطوبة النسبية
5 إلى 95% غير مكثفة
إرشادات التثبيت
تأكد من فصل الطاقة عن نظام FLEX I/O قبل تركيب الوحدة أو إزالتها.
قم بتركيب الوحدة على قاعدة طرفية متوافقة (TB2، TB3، TB3S، TB3T، TB3TS، أو TBN).
تأكد من التأريض الصحيح للقاعدة الطرفية بسكة DIN أو تأريض الهيكل للحفاظ على سلامة الإشارة.
حافظ على تهوية كافية حول الوحدة لضمان عدم تجاوز درجة حرارة الهواء المحيط 55 درجة مئوية.
تعامل بحذر لمنع تلف الدائرة الداخلية بسبب التفريغ الكهروستاتيكي (ESD).
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحدة 1794-OF4I؟
الوحدة 1794-OF4I هي وحدة إخراج تناظرية معزولة تستخدم لتحويل البيانات الرقمية من وحدة تحكم منطقية قابلة للبرمجة (PLC) أو جهاز تحكم إلى إشارات تيار تناظرية (0-20 مللي أمبير) لتشغيل الأدوات الميدانية والمحركات.
هل هذه الوحدة متوافقة مع جميع قواعد الأطراف FLEX I/O؟
الوحدة متوافقة مع قواعد الأطراف TB2 وTB3 وTB3S وTB3T وTB3TS وTBN. يرجى التحقق من متطلبات الأسلاك الخاصة بك قبل اختيار القاعدة.
ما هي أقصى مقاومة للحمل للخرج؟
تدعم الوحدة حملاً مقاومًا على الخرج يتراوح من 0 إلى 750 أوم.
