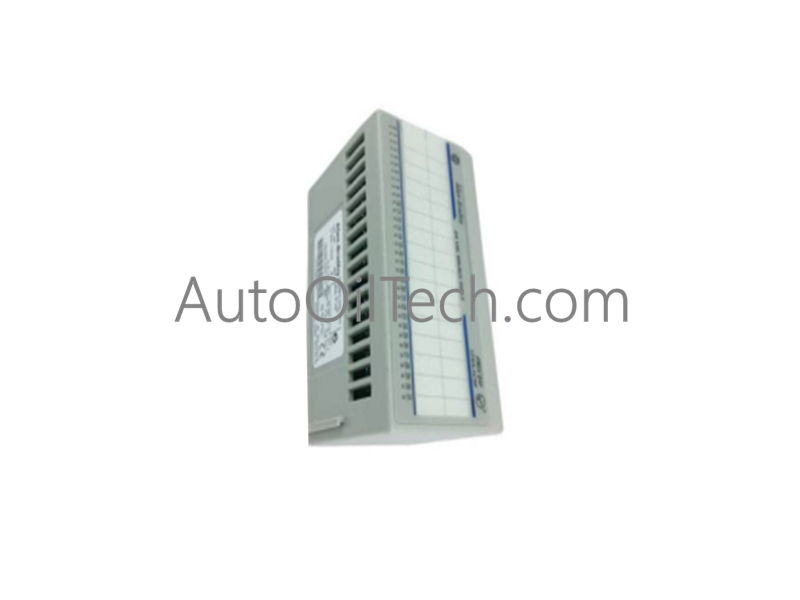

تُعد وحدة Allen-Bradley 1794-IV32، والمُدرجة أيضاً باسم 1794-IV32 FLEX I/O Discrete Input Module، مكوّناً مخصصاً للأجهزة لاكتساب إشارات المجال والكشف عن الحالة ضمن بنى شبكات FLEX I/O.
توسيع كثافة الإدخال/الإخراج وسرعة اتصال ناقل اللوحة الخلفية
توفر وحدة الإدخال الرقمي 1794-IV32 توسيعًا عاليًا لكثافة الإدخال/الإخراج عبر منصات FLEX I/O من خلال تجميع 32 قناة مصدر للتيار في بصمة أساسية واحدة. تسحب الوحدة 40 مللي أمبير فقط عند 5 فولت تيار مستمر من اللوحة الخلفية FlexBus، وتحافظ على سرعة اتصال عالية لناقل اللوحة الخلفية عبر شبكات PLC-5 وSLC 500 وCompactLogix وControlLogix. تعمل تصفية إدخال الأجهزة القابلة للتكوين (من 0.25 مللي ثانية إلى 32 مللي ثانية) على قمع ارتداد تلامس المجال والضوضاء الكهربائية، بينما يحمي العزل المستمر بجهد 50 فولت منطق اللوحة الخلفية الداخلي من تحولات جهد الأرض الشديدة.
الأسئلة المتكررة
س: هل يمكن استبدال وحدة 1794-IV32 أثناء تشغيل نظام FLEX I/O؟
ج: نعم. عند تركيبها على قاعدة طرفية نشطة 1794، تدعم الوحدة إزالة وإدخال الطاقة (RIUP) دون تعطيل اتصالات اللوحة الخلفية أو توصيل الطاقة للوحدات المجاورة.
س: كيف يتم تكوين إلغاء ارتداد إشارة المجال على وحدة الإدخال المصدر 1794-IV32؟
ج: يمكن تكوين إعدادات ثابتة لزمن مرشح الإدخال لكل مجموعة قناة عبر 8 قيم زمنية مميزة (0.25 مللي ثانية افتراضياً حتى 32 مللي ثانية) ضمن ملف مشروع المتحكم.
إرشادات التركيب الميداني
قم بتدوير مفتاح التبديل في قاعدة التثبيت من سلسلة 1794 إلى الوضع المحدد لوحدة 1794-IV32 قبل المحاذاة.
قم بمحاذاة شريط الوحدة ودليل الأخدود مع موصلات القاعدة، ثم اضغط على الوحدة لأسفل حتى تثبت آلية القفل في مكانها.
قم بتوصيل أسلاك إدخال المجال 24 فولت تيار مستمر من مستشعرات القرب أو الوصلات الجافة بنقاط القاعدة الطرفية وفقًا لتكوين المصدر.
تأكد من أن سكة DIN الفولاذية المطلية بالكرومات والزنك توفر توصيلًا منخفض المعاوقة بأرضية هيكل الشاسيه.
تأكد من أن بيئات التشغيل لا تتجاوز حدود درجة التلوث 2 أو أقصى ارتفاع للتشغيل يبلغ 6562 قدمًا (2000 متر).
