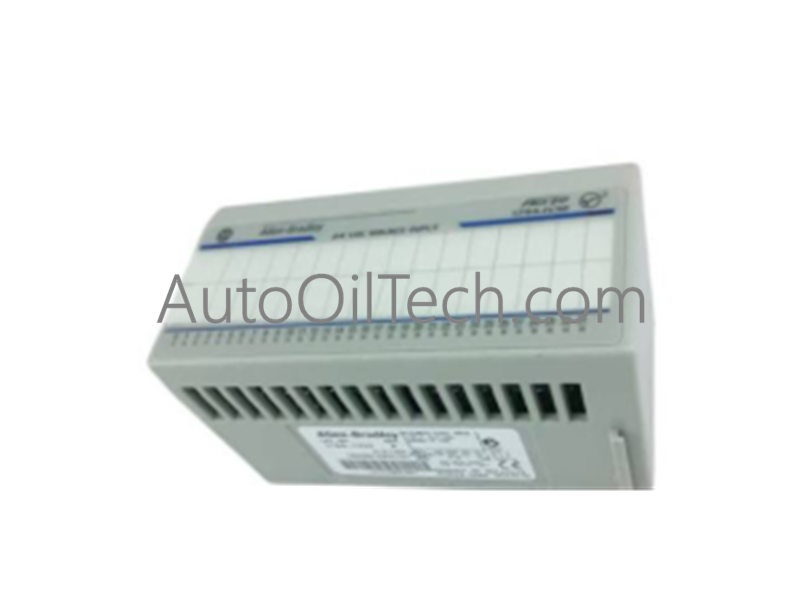

تُعد Allen-Bradley 1794-IB16D، والمُدرجة أيضًا تحت اسم 1794-IB16D وحدة إدخال تشخيصية FLEX I/O، بمثابة مكون مادي مخصص لاكتساب الإشارات الميدانية واكتشاف الأعطال ضمن معماريات شبكة FLEX I/O.
مواصفات الأجهزة
المعلمة
المواصفة
الموديل
1794-IB16D
العلامة التجارية
Allen-Bradley
بلد المنشأ
الولايات المتحدة الأمريكية
الوزن
0.20 رطل (0.09 كجم)
الأبعاد
بصمة وحدة FLEX I/O القياسية
درجة حرارة التشغيل
-20 إلى 70 درجة مئوية
استهلاك الطاقة
حمل اللوحة الخلفية السلبي
جهد التشغيل
24 فولت تيار مستمر اسمي
تيار الإدخال الاسمي
8.8 مللي أمبير لكل قناة
نوع الإدخال
غرق تيار مستمر منفصل مع تشخيصات
عدد المدخلات
16 قناة
وظائف التشخيص
اكتشاف أعطال الأسلاك المفتوحة
شكل التركيب
تركيب على سكة DIN / قاعدة طرفية
سرعة الاتصال عبر ناقل اللوحة الخلفية وتشخيصات الإشارة
تتصل الوحدة 1794-IB16D عبر هيكل ناقل اللوحة الخلفية FLEX I/O، مما يحافظ على سرعة اتصال عالية عبر ناقل اللوحة الخلفية أثناء تنفيذ الإشارات المنفصلة ذات الـ 16 قناة. وهي مجهزة بدائرة تشخيص على مستوى القناة، وتراقب الوحدة خطوط الإدخال الميدانية بنشاط لاكتشاف ظروف الأسلاك المفتوحة وأعطال الإشارة في الوقت الفعلي. يمنع العزل الداخلي للإشارة التغيرات الكهربائية الميدانية من تعطيل نقل حزم البيانات عالية السرعة عبر اللوحة الخلفية بين مجموعة القاعدة الطرفية ووحدات التحكم في التشغيل الآلي المضيفة.
الأسئلة المتكررة
س: هل يمكن تركيب أو إزالة الوحدة 1794-IB16D أثناء تشغيل ناقل اللوحة الخلفية؟
ج: نعم. عند تركيبها على وحدة قاعدة طرفية FLEX I/O قياسية، تدعم الوحدة الإزالة والإدخال أثناء التشغيل (RIUP) دون التسبب في تعطيل الاتصال عبر اللوحة الخلفية للعقد I/O المجاورة.
س: كيف تعمل ميزة تشخيص الأسلاك المفتوحة في الوحدة 1794-IB16D؟
ج: تستشعر دائرة التشخيص الداخلية تسرب تيار الإدخال في حالة الإيقاف؛ إذا انخفض تيار الحلقة المستمر إلى ما دون العتبة المحددة، يتم الإبلاغ عن عطل في الأسلاك المفتوحة إلى وحدة التحكم عبر بتات حالة اللوحة الخلفية.
إرشادات التركيب في الموقع
اضبط مفتاح التشغيل في قاعدة طرف FLEX I/O المستهدفة على الموضع المطلوب لوحدة الأجهزة 1794-IB16D.
قم بمحاذاة غلاف الوحدة مع فتحة محاذاة القاعدة واضغط بقوة حتى تستقر مزاليج القفل الميكانيكية في مكانها.
قم بتوصيل مستشعرات الإدخال الميدانية بنقاط القاعدة الطرفية باتباع قواعد تخطيط دائرة غرق تيار مستمر 24 فولت قياسية.
افصل أسلاك إدخال التيار المستمر عن موصلات طاقة التيار المتردد عالية الجهد في مسارات الأسلاك لتقليل التداخل الكهرومغناطيسي.
تأكد من أن سكة تركيب القاعدة الطرفية تتصل مباشرة بسكة DIN فولاذية غير مطلية ومؤرضة.
