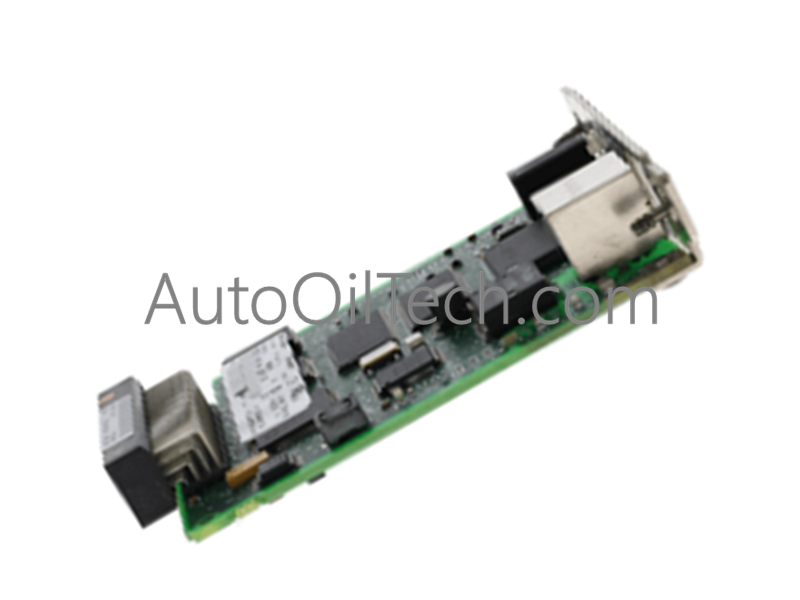

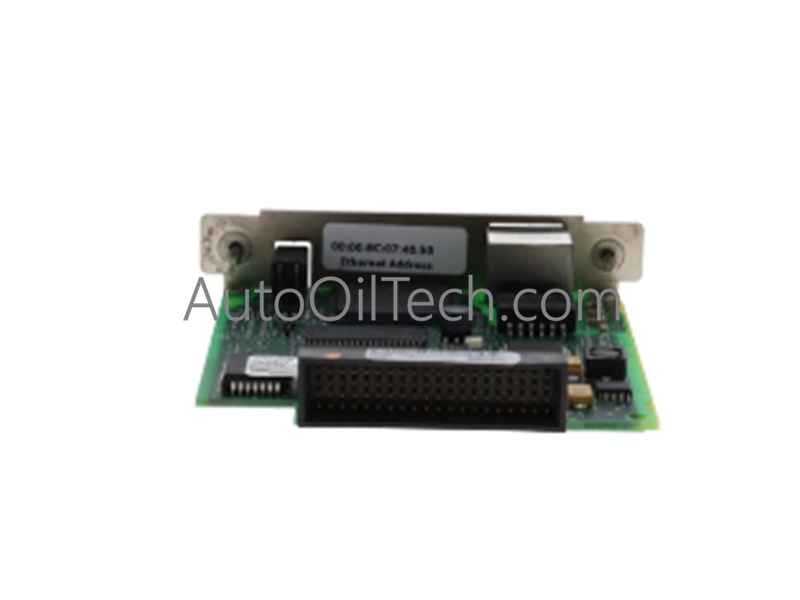

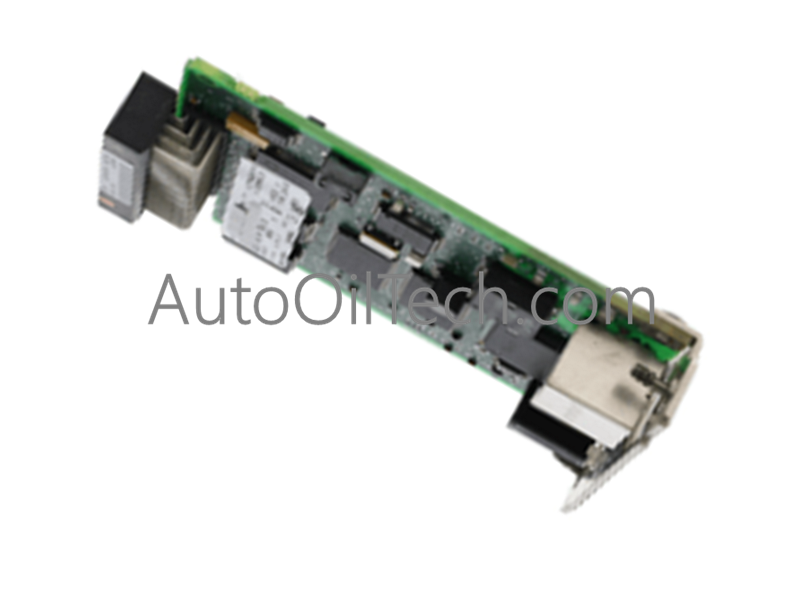

تعمل البطاقة الفرعية Allen-Bradley 1788-ENBT، والمدرجة أيضًا تحت اسم 1788-ENBT EtherNet/IP Daughter Card، كمكون مادي مخصص لتوسيع واجهة الشبكة ومعالجة الحزم ضمن منصات وحدات التحكم FlexLogix و DriveLogix.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
1788-ENBT
العلامة التجارية
Allen-Bradley
المنشأ
الولايات المتحدة الأمريكية
الوزن
0.18 رطل (0.08 كجم)
الأبعاد
بصمة بطاقة فرعية قياسية لـ FlexLogix/DriveLogix
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
استهلاك الطاقة
تحميل لوحة خلفية غير فعال
الواجهة الفيزيائية
زوج ملتوي غير محمي (UTP) RJ45
دعم البروتوكول
EtherNet/IP (رسائل CIP، صريحة/ضمنية)
توافق النظام
معالجات FlexLogix / DriveLogix
شكل التركيب
تركيب مباشر في فتحة البطاقة الفرعية
شبكات EtherNet/IP الحتمية وتوافق تحديثات البرامج الثابتة
تُنشئ البطاقة الفرعية 1788-ENBT اتصال إيثرنت ثنائي الاتجاه بالكامل لأنظمة FlexLogix و DriveLogix، حيث تنقل بيانات التحكم في الإدخال/الإخراج عبر شبكات EtherNet/IP الحتمية. ومن خلال دمج منطق تصفية الحزم المدمج، تحافظ البطاقة على سرعة عالية في الاتصال عبر اللوحة الخلفية مع إدارة رسائل الإدخال/الإخراج الضمنية وعمليات نقل بيانات CIP الصريحة إلى وحدات التحكم المضيفة. يضمن الذاكرة الفلاشية المدمجة توافق تحديثات البرامج الثابتة، مما يتيح تحديثات متزامنة للبرامج الثابتة مع أجهزة المعالج الأم للحفاظ على محاذاة بروتوكول الشبكة.
الأسئلة المتكررة
س: هل يمكن تركيب أو إزالة البطاقة الفرعية 1788-ENBT أثناء تشغيل وحدة التحكم المضيفة؟
ج: لا. تتصل البطاقة 1788-ENBT عبر اتصال لوحة خلفية داخلية مباشر داخل غلاف وحدة التحكم؛ يجب إيقاف تشغيل الطاقة عن معالج FlexLogix أو DriveLogix الأم قبل الإدخال أو الإزالة.
س: ما نوع الكابلات الشبكية المادية المطلوبة لواجهة 1788-ENBT؟
ج: تحتوي البطاقة على منفذ RJ45 قياسي مصمم لكابلات إيثرنت من الفئة 5 أو الفئة 6 ذات الأزواج الملتوية غير المحمية (UTP) المتصلة بمحولات صناعية قياسية.
إرشادات التركيب الميداني
أوقف تشغيل وحدة التحكم الأم FlexLogix أو DriveLogix وافصل جميع مصادر الطاقة الخارجية قبل فتح غطاء الهيكل.
قم بمحاذاة موصل حافة البطاقة الفرعية 1788-ENBT مع فتحة التوسيع الداخلية المخصصة على لوحة التحكم.
اضغط على البطاقة بقوة حتى تستقر الألسنة الاحتجازية بالكامل لمنع أعطال الاتصال الناتجة عن الاهتزاز.
أدخل كابل إيثرنت ذا زوج ملتوي غير محمي مع موصل RJ45 قياسي في منفذ الشبكة الأمامي حتى تسمع صوت طقطقة المزلاج.
أعد تجميع غلاف وحدة التحكم، واستعد الطاقة، وقم بتكوين عنوان IP للوحدة باستخدام أدوات برامج Rockwell القياسية.
