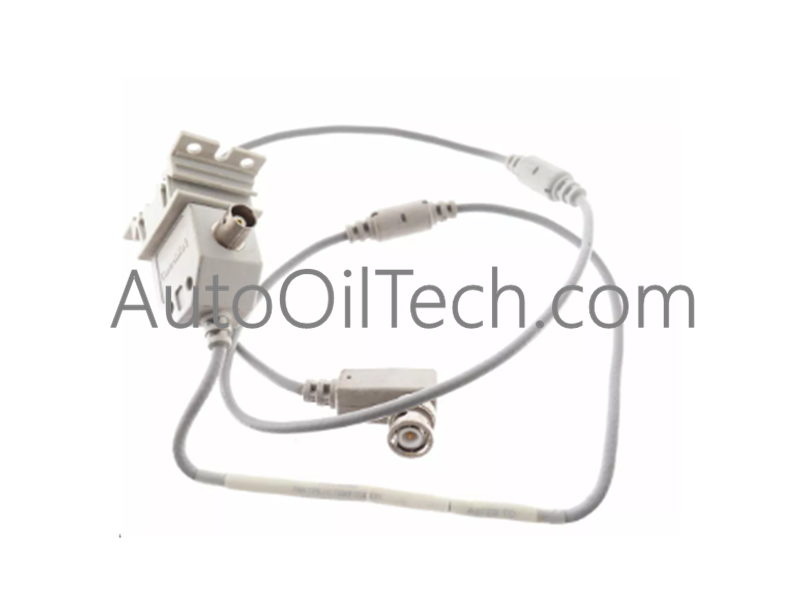

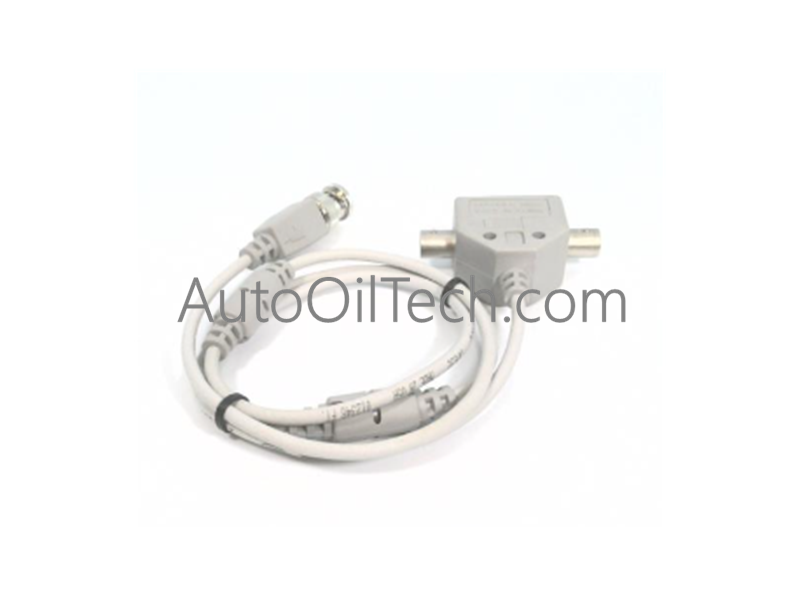

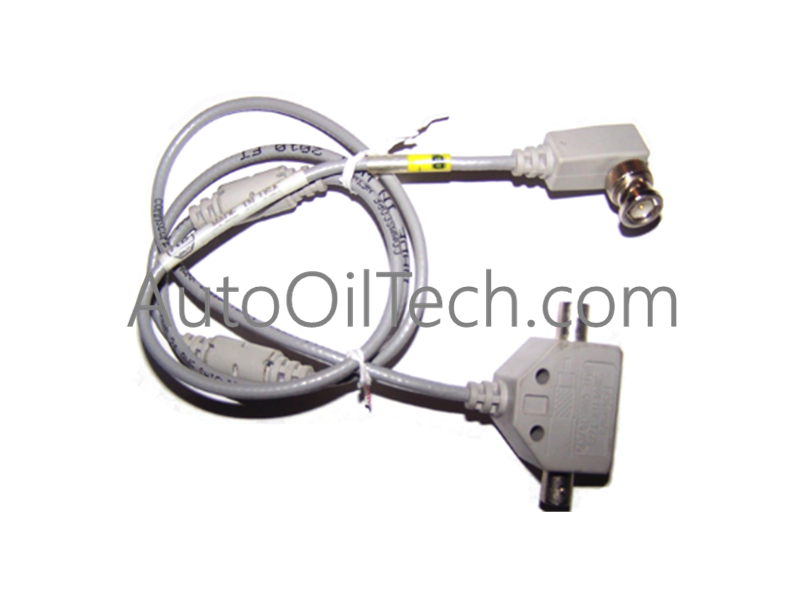

تم تكوين Allen-Bradley 1786-TPR (وحدة النقر على شكل حرف T 1786-TPR) لتوجيه الإشارات عالية السرعة ووصلات الوسائط المادية في هياكل شبكة ControlNet، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
1786-TPR
العلامة التجارية
Allen-Bradley
المنشأ
الولايات المتحدة الأمريكية / معيار التصنيع العالمي
الوزن
0.35 رطل (0.16 كجم)
الأبعاد
عامل شكل مدمج للتركيب على سكة DIN / وصلة انحدار مضمنة
درجة حرارة التشغيل
0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
استهلاك الطاقة
جهاز وسائط مادية خامل (0 مللي أمبير طاقة اللوحة الخلفية)
نوع الكابل
وصلة T محورية قائمة الزاوية
نوع الموصل
موصل BNC
طول الكابل
كابل بطول 1 متر
التوافق
وسائط شبكة Allen-Bradley ControlNet المحورية
تحديد ControlNet وتكامل ناقل اللوحة الخلفية
يربط 1786-TPR عقد ControlNet بكابل التوصيل المحوري عبر تكوين T-tap بزاوية قائمة، مما يضمن مطابقة المعاوقة والحد الأدنى من انعكاس الإشارة عبر قنوات الاتصال المحددة. مصمم لتقليل زمن الوصول، يحافظ النقر على استقرار الطبقة المادية دون إدخال تأخيرات انتشار مفرطة قد تعطل حركة مرور الشبكة المجدولة أو سرعة الاتصال عبر ناقل اللوحة الخلفية عبر رفوف PLC.
الأسئلة المتداولة
س: ما هو الغرض من كابل التوصيل بطول 1 متر على 1786-TPR؟
ج: يوصل الكابل بطول 1 متر جسم الوصلة مباشرة بموصل BNC الخاص بعقدة ControlNet، مع الحفاظ على طول التوصيل ضمن حدود الوسائط المادية الإلزامية لمنع توهين الإشارة.
س: هل يمكن فصل 1786-TPR أثناء تنشيط الشبكة؟
ج: لا يؤدي فصل اتصال BNC عن العقدة إلى قطع استمرارية الخط الرئيسي؛ ومع ذلك، فإن فصل كابلات الخط الرئيسي عن الوصلة يقطع ارتباط الجزء المادي ويعطل مزامنة العقدة النهائية.
إرشادات التثبيت الميداني
افحص الكابل المحوري بطول 1 متر وموصل BNC بحثًا عن التآكل المادي أو تلف الدبوس قبل التثبيت.
ثبت الوصلة بإحكام باستخدام أدوات التثبيت القياسية أو مرفق السكة لمنع الإجهاد الميكانيكي على مفاصل الكابل الرئيسي.
قم بمحاذاة وتثبيت موصلات BNC على كابلات الجزء الرئيسي ومنفذ العقدة حتى تستقر تمامًا.
حافظ على نصف قطر انحناء لا يقل عن 30 مم على الكابل المحوري أثناء التوجيه لتجنب انعكاسات الإشارة أو تدهور الدرع.
تأكد من التأريض الصحيح لدرع الكابل المحوري في مواقع تأريض الشبكة المحددة بنقطة واحدة لقمع تداخل الضوضاء.
