وحدة المعالجة المركزية Allen-Bradley 1785-LT2

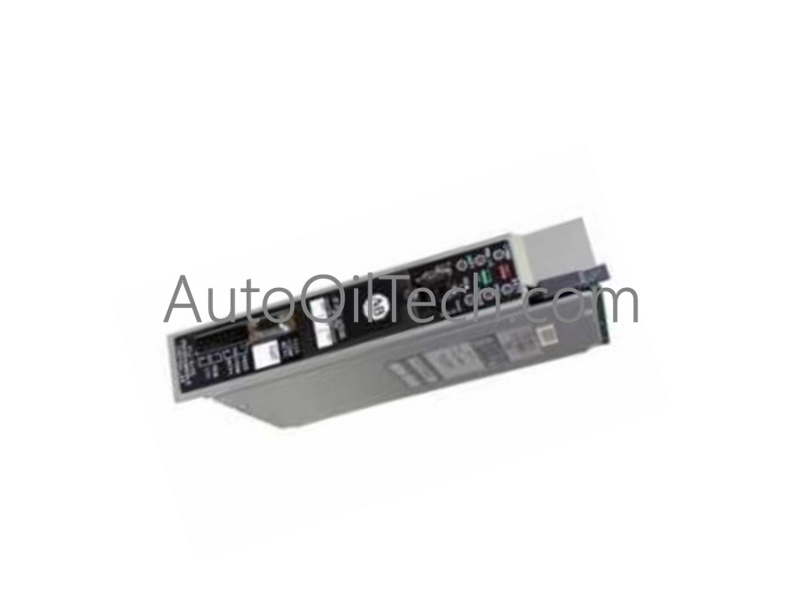

يعمل المعالج Allen-Bradley 1785-LT2، والمفهرس أيضاً تحت اسم 1785-LT2 PLC-5/25 Processor Module، كمكون مادي مخصص للمعالجة المنطقية المركزية وتنفيذ التحكم في الإدخال/الإخراج ضمن شبكات الشاسيهات العالمية 1771 من Allen-Bradley.

المواصفات الفنية للمكونات

ناقل اللوحة الخلفية المحدد وهيكل الشبكة

يوجد معالج 1785-LT2 في الفتحة اليسرى من شاسيه 1771، ويتصل عبر ناقل اللوحة الخلفية 1771 لمسح ما يصل إلى 1024 نقطة إدخال/إخراج رقمية أو تناظرية عبر الرفوف المحلية والموزعة. تتميز الوحدة بقنوات Data Highway Plus (DH+) و Remote I/O (RIO) المدمجة، وتحافظ على سرعة اتصال محددة عبر شبكات المعالجات من نظير إلى نظير وشاسيهات التمديد عن بُعد. توفر ذاكرة SRAM غير المتطايرة المدعومة بالبطارية 13 كيلو كلمة من تخزين الذاكرة لروتينات منطق السلم وجداول التسجيل وتكوين حالة النظام، مما يضمن استمرارية تنفيذ البرامج الثابتة عبر دورات الطاقة.

الأسئلة المتكررة

س: ما هو تيار سحب اللوحة الخلفية لوحدة المعالج 1785-LT2؟

ج: يسحب 1785-LT2 تياراً أقصى يبلغ 2.5 أمبير عند 5 فولت تيار مستمر مباشرة من اللوحة الخلفية لمصدر طاقة الشاسيه 1771، ويجب أخذ ذلك في الاعتبار عند حساب إجمالي تحميل مصدر طاقة الشاسيه.

س: كيف يتم التعامل مع الاحتفاظ بالبرنامج أثناء انقطاع التيار الكهربائي للنظام الرئيسي؟

ج: يتم الاحتفاظ بذاكرة SRAM الداخلية البالغة 13 ألف كلمة أثناء انقطاع التيار الكهربائي عبر بطارية ليثيوم مدمجة، مما يمنع تلف البرنامج ويحتفظ بحالات التسجيل حتى يتم استعادة طاقة اللوحة الخلفية.

إرشادات التركيب في الموقع

1. التركيب بعد إيقاف التشغيل: تأكد من عزل طاقة اللوحة الخلفية لشاسيه 1771 بالكامل قبل إدخال أو إزالة وحدة المعالج 1785-LT2 لمنع تلف دبابيس اللوحة الخلفية والجهد العابر للقوس الكهربائي.
2. وضع الشاسيه: حرك الوحدة في الفتحة اليسرى (الفتحة 0) لشاسيه الإدخال/الإخراج العالمي 1771، مع الضغط بقوة على رافعات البطاقة العلوية والسفلية حتى يتم تثبيتها بالكامل في موصل اللوحة الخلفية.
3. تأريض كابل الاتصال: قم بإنهاء أسلاك الدرع المزدوجة المحور الخاصة بـ DH+ و Remote I/O بدقة عند نقطة واحدة فقط على شريط تأريض درع الكابل لمنع حلقات الضوضاء عالية التردد من التداخل مع إشارات الاتصال.
4. تهيئة البطارية: تحقق من توصيل بطارية الليثيوم المدمجة قبل تشغيل المعالج إلى وضع التشغيل (RUN)؛ سيتم تنشيط مؤشر حالة البطارية المنخفضة إذا انخفض الجهد إلى ما دون حدود التشغيل القياسية.
5. موضع مفتاح التشغيل: اضبط مفتاح التشغيل باللوحة الأمامية على الحالة المناسبة (REM، RUN، أو PROG) لتحديد مستويات الوصول للبرمجة المحلية قبل توصيل الأجهزة الطرفية.
