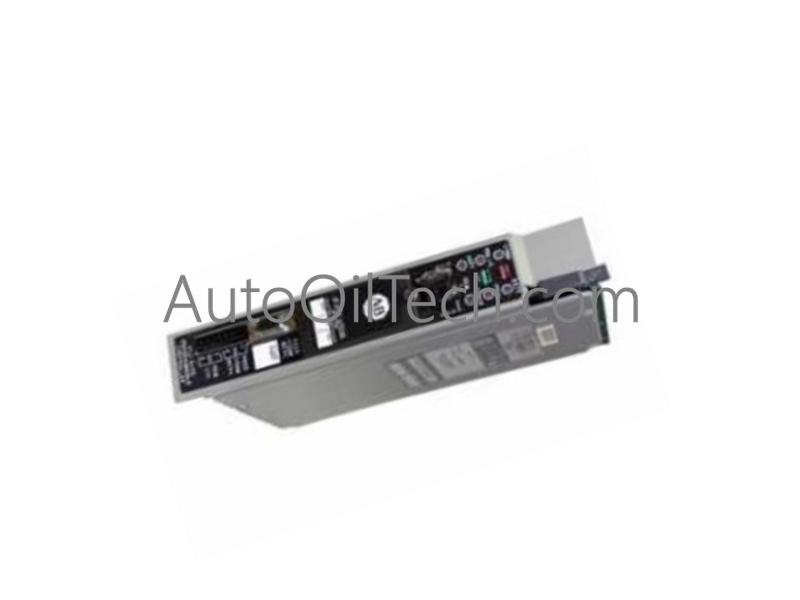

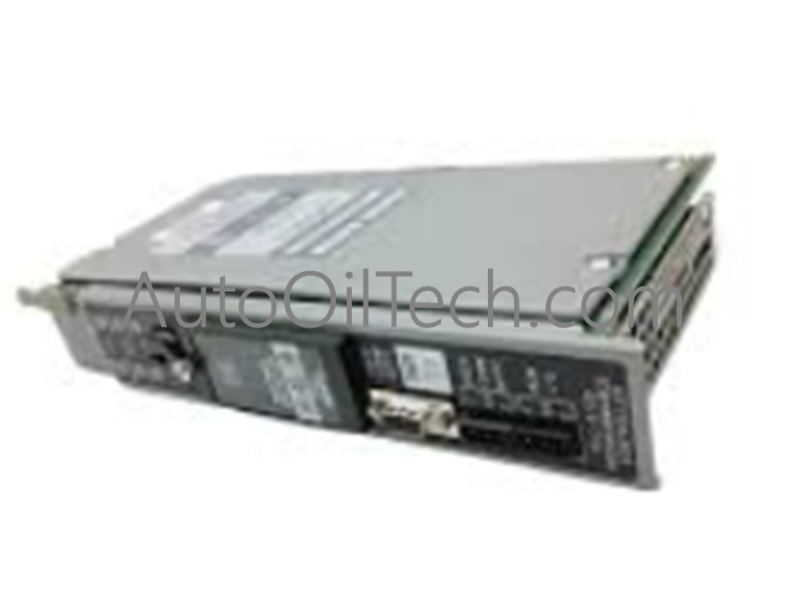

وحدة معالج Allen-Bradley 1785-L40C15 ControlNet PLC-5/40

يعمل Allen-Bradley 1785-L40C15، المصنف أيضًا تحت اسم 1785-L40C15 ControlNet PLC-5/40 Processor Module، كمكون مادي مخصص لتنفيذ البرامج المركزي والاتصالات المجدولة للشبكة في الوقت الفعلي ضمن منصات هياكل الإدخال/الإخراج العالمية من Allen-Bradley 1771.

المواصفات الفنية

شبكة ControlNet الحتمية ودمج اللوحة الخلفية

يدمج 1785-L40C15 اتصال ControlNet Phase 1.25 المباشر لتقديم نقل بيانات حتمي وحساس للوقت عبر المعالجات النظيرة ونقاط الإدخال/الإخراج الموزعة دون الاعتماد على وحدات الجسر الخارجية. تنفذ الوحدة برامج المستخدم من ذاكرة SRAM الداخلية بسعة 48 ألف كلمة، وتتواصل عبر ناقل اللوحة الخلفية 1771 لمسح بطاقات الإدخال/الإخراج الرقمية والتناظرية المحلية أثناء تنسيق تحديثات شبكة ControlNet المجدولة. تحافظ الأجهزة الموجودة على اللوحة على أوقات مسح حتمية وتكرارية الارتباط عبر البيئات الصناعية الصاخبة، وتسحب 3.0 أمبير عند 5 فولت تيار مستمر مباشرة من مصدر طاقة الهيكل.

الأسئلة الشائعة

س: ما هو استهلاك تيار اللوحة الخلفية لوحدة 1785-L40C15؟

ج: يسحب معالج 1785-L40C15 بحد أقصى 3.0 أمبير عند 5 فولت تيار مستمر من مصدر طاقة اللوحة الخلفية 1771، والذي يجب أخذه في الاعتبار في حسابات نظام طاقة الهيكل الكلي.

س: كيف يتم الاحتفاظ بذاكرة برنامج المستخدم في حالة فقدان الطاقة الخارجية؟

ج: يتم الاحتفاظ بروتينات منطق النظام وجداول البيانات في ذاكرة SRAM بسعة 48 ألف كلمة أثناء دورات الطاقة بواسطة بطارية ليثيوم داخلية، مما يمنع فقدان الذاكرة ويحافظ على حالة تهيئة النظام.

إرشادات التثبيت الميداني

1. عزل الطاقة: قم بإيقاف تشغيل طاقة التيار المتردد الرئيسية لمصدر طاقة هيكل 1771 قبل إدخال أو إزالة معالج 1785-L40C15 لمنع تلف دبابيس موصل حافة ناقل اللوحة الخلفية.
2. إدخال الهيكل: قم بمحاذاة حواف بطاقة الوحدة النمطية مع الأدلة العلوية والسفلية للفتحة اليسرى (الفتحة 0) في هيكل الإدخال/الإخراج العالمي 1771. اضغط بقوة حتى تستقر موصلات اللوحة الخلفية بالكامل، ثم قم بقفل مزلاج تثبيت الهيكل.
3. توصيل كابل ControlNet المحوري: قم بتوصيل أسلاك الكابلات المحورية RG-6 رباعية الدرع من ControlNet بمنافذ BNC. تأكد من احترام الحد الأدنى لنصف قطر انحناء الكابلات والحفاظ على عزل الحنفية المناسب.
4. تأريض الدرع: قم بتوصيل دروع كابل الشبكة المحورية بنظام تأريض المصنع المركزي أحادي النقطة للتخلص من حلقات التأريض وتقليل تداخل ضوضاء EMI.
5. التحقق من البطارية: تحقق من حالة بطارية الذاكرة الاحتياطية قبل التشغيل لضمان استمرارية بيانات البرنامج أثناء انقطاع الطاقة للصيانة المجدولة.
