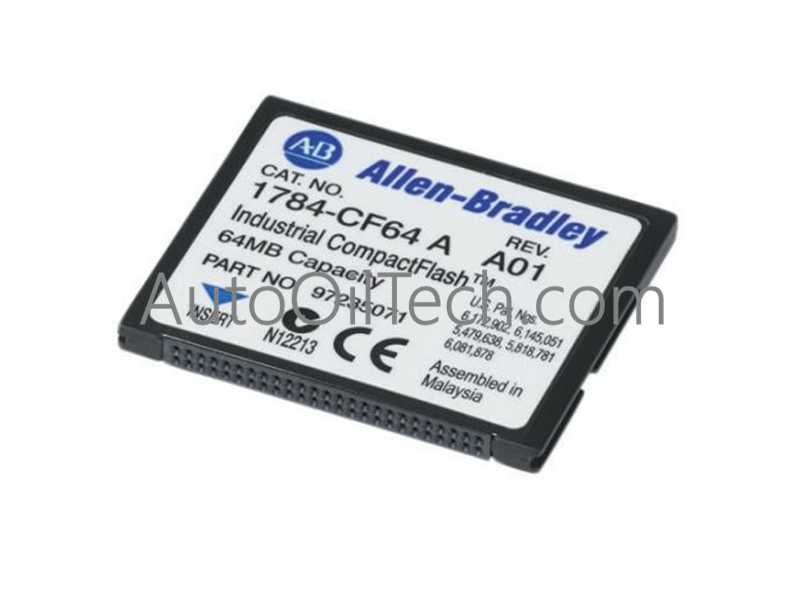

تم تكوين Allen-Bradley 1784-CF64 (لوحة الذاكرة 1784-CF64) للنسخ الاحتياطي للبرامج الثابتة غير المتطايرة للنظام والاحتفاظ ببيانات المشروع في وحدات تحكم ControlLogix، مما يوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
1784-CF64
العلامة التجارية
Allen-Bradley
المنشأ
الولايات المتحدة الأمريكية / معيار التصنيع العالمي
الوزن
0.04 رطل (0.018 كجم)
الأبعاد
عامل شكل CompactFlash Type I قياسي
درجة حرارة التشغيل
0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
استهلاك الطاقة
يتم تشغيله عبر فتحة واجهة ناقل اللوحة الخلفية لوحدة التحكم
يعمل 1784-CF64 ضمن بنية Allen-Bradley ControlLogix لإدارة توافق فلاش البرامج الثابتة الحتمي واستعادة ذاكرة المشروع غير المتطايرة. تم تصميم الوحدة للبيئات الصناعية، وتدعم تحميل تطبيقات المستخدم التلقائي عند تشغيل وحدة التحكم، مما يمنع فقدان الكود أثناء انقطاعات المرافق الطويلة. باستخدام دورات الوصول الحتمية عبر ناقل وحدة التحكم الداخلي، تحافظ عمليات قراءة وكتابة الذاكرة على التزامن مع مهام وحدة التحكم دون المساس بسرعة اتصال ناقل اللوحة الخلفية.
الأسئلة المتداولة
س: هل يمكن إدخال أو إزالة بطاقة 1784-CF64 بينما تكون وحدة تحكم ControlLogix قيد التشغيل؟
ج: يمكن أن يؤدي التبديل السريع أو إدخال بطاقة ذاكرة CompactFlash أثناء كتابة وحدة التحكم للبيانات بنشاط إلى تلف البطاقة أو حدوث خطأ في التطبيق. يجب أن يتم الإدخال والإزالة بينما تكون وحدة التحكم في وضع REM أو PROG، مما يضمن عدم وجود عمليات فلاش نشطة قيد التقدم.
س: ما الذي يحفز التحميل التلقائي للصور من 1784-CF64 إلى ذاكرة الوصول العشوائي لوحدة التحكم؟
ج: يتم تعريف سلوك تحميل الصور بواسطة خصائص الذاكرة غير المتطايرة لوحدة التحكم (مثل التحميل عند التشغيل، أو التحميل عند تلف الذاكرة، أو بدء المستخدم). عند التكوين، تقرأ وحدة التحكم الصورة المخزنة على 1784-CF64 وتتجاوز ذاكرة الوصول العشوائي النشطة عند التشغيل.
إرشادات التركيب الميداني
تأكد من الحفاظ على احتياطات التأريض ضد التفريغ الكهروستاتيكي عن طريق ارتداء حزام معصم مضاد للكهرباء الساكنة متصل بأرضي الهيكل قبل التعامل مع البطاقة.
حدد موقع فتحة بطاقة CompactFlash على الوجه الأمامي لوحدة تحكم ControlLogix.
قم بمحاذاة فتحات مفتاح بطاقة 1784-CF64 بدقة مع قضبان فتحة وحدة التحكم. لا تجبر الإدخال.
اضغط على البطاقة بقوة حتى يبرز زر التحرير أو تستقر البطاقة داخل غلاف المقبس.
تحقق من الاكتشاف الناجح عبر خصائص وحدة التحكم RSLogix 5000 / Studio 5000 ضمن علامة التبويب "الذاكرة غير المتطايرة" قبل بدء عمليات الفلاش.
