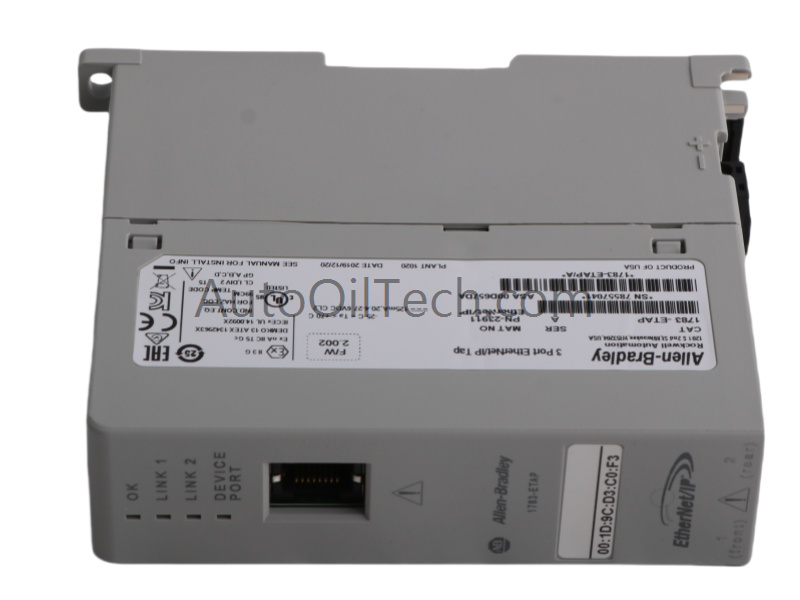

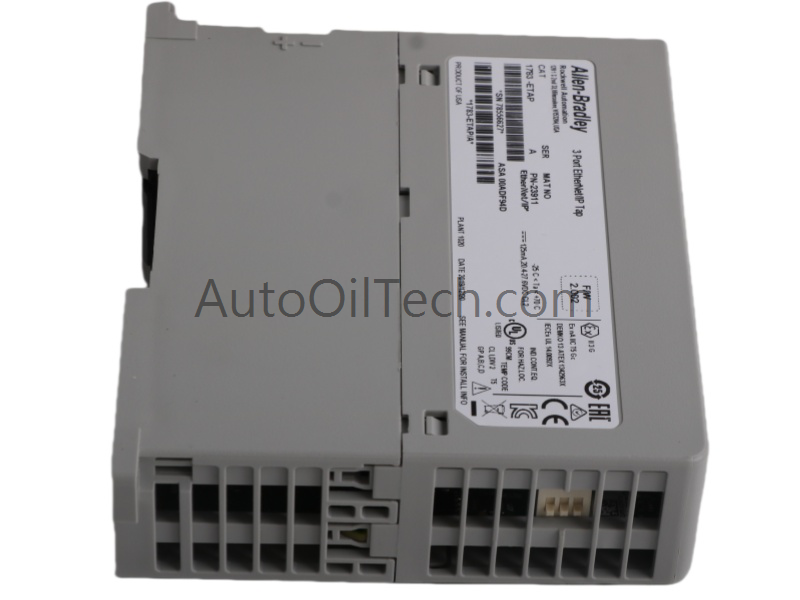

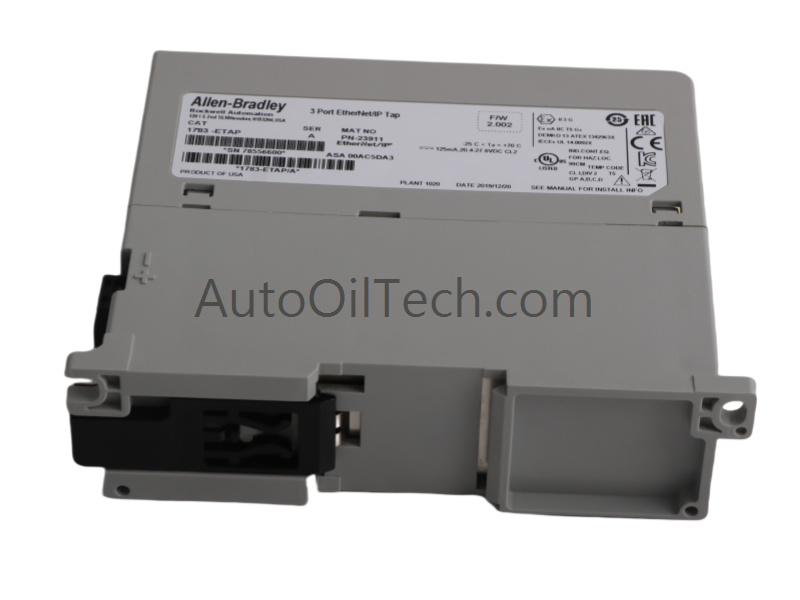

يُعدّ جهاز Allen-Bradley 1783-ETAP ثلاثي المنافذ EtherNet/IP Tap محوّلًا مدمجًا صناعيًا مصممًا لتحسين اتصال شبكة Ethernet/IP في أنظمة الأتمتة. يتميز هذا الجهاز بصغر حجمه وكفاءته العالية، حيث يدمج الأجهزة غير المتوافقة مع المحوّلات في بنى شبكية خطية أو حلقية، مما يضمن اتصالًا موثوقًا في البيئات الصناعية الصعبة.
المواصفاتالفنية
الشركة المصنعة: ألين برادلي (روكويل أوتوميشن)
رقم الموديل:1783-ETAP
نوع الوحدة: وحدة توزيع إيثرنت/آي بي ثلاثية المنافذ
الحالة: جديد تماماً
مجموعة المنتجات: حلول الشبكات من ألين برادلي
الوزن: 0.35 كجم
الأبعاد: 15.5 × 14 × 10.7 سم
رمز النظام المنسق: 8537101190
الحد الأدنى لكمية الطلب (MOQ): 1
المنشأ: الولايات المتحدة الأمريكية
توافق النظام: وحدة التحكم المنطقية القابلة للبرمجة (PLC)
التوفر: متوفر في المخزون (مخزون قديم)
نظرة عامةعلى الوظائف
صُممت وحدة 1783-ETAP لتبسيط بنية الشبكات الصناعية وتحسين موثوقيتها. تشمل الميزات الرئيسية ما يلي:
ثلاثة منافذ نحاسية: تُمكّن من توصيل الأجهزة غير المُحوّلة على التوالي ودمجها في شبكات إيثرنت/آي بي
حلقة مستوى الجهاز (DLR): تدعم سرعات تصل إلى 100 ميجابت في الثانية لعمليات الأتمتة الحيوية
متطلبات الطاقة: يعمل على جهد 20.4-27.6 فولت تيار مستمر، ويستهلك 4.8 واط فقط (معدل التيار 200 مللي أمبير).
مشرف الحلقة الاحتياطي: يمكن تهيئة منفذ واحد كمشرف حلقة لتبسيط عملية التهيئة
كفاءة الطاقة: استهلاك منخفض للطاقة مع أداء مستقر في البيئات الصناعية
المتانة: تصميم قوي مناسب للظروف القاسية وتركيبات لوحات التحكم المدمجة
التوافق: تكامل سلس مع أنظمة التحكم من Allen-Bradley وبروتوكولات Ethernet/IP القياسية
سيناريوهاتالتطبيق
يُستخدم جهاز 1783-ETAP على نطاق واسع في:
أنظمة النقل – اتصال موثوق على مستوى الجهاز في خطوط الإنتاج المستمرة
أتمتة التغليف – دمج الأجهزة غير المحولة في شبكات إيثرنت/بروتوكول الإنترنت
الصناعات التحويلية – بنى حلقية زائدة للاتصالات المقاومة للأعطال
المصانع - حلول شبكات مدمجة للوحات التحكم ذات المساحة المحدودة
التعليمات
س: هل لا يزال طراز 1783-ETAP متوفرًا؟ ج: تم إيقاف إنتاجه في30 يونيو 2016، ولكن قد لا يزال المخزون القديم متاحًا.
س: ما هي الوظيفة الأساسية لهذه الوحدة؟ ج: إنها توفر اتصال Ethernet/IP للأجهزة غير المتوافقة مع المحولات في التكوينات الخطية أو الحلقية.
س: هل يمكن استخدامه في شبكات الحلقة على مستوى الجهاز؟ ج: نعم، فهو يدعم تكوينات DLR بسرعات تصل إلى 100 ميجابت في الثانية.
