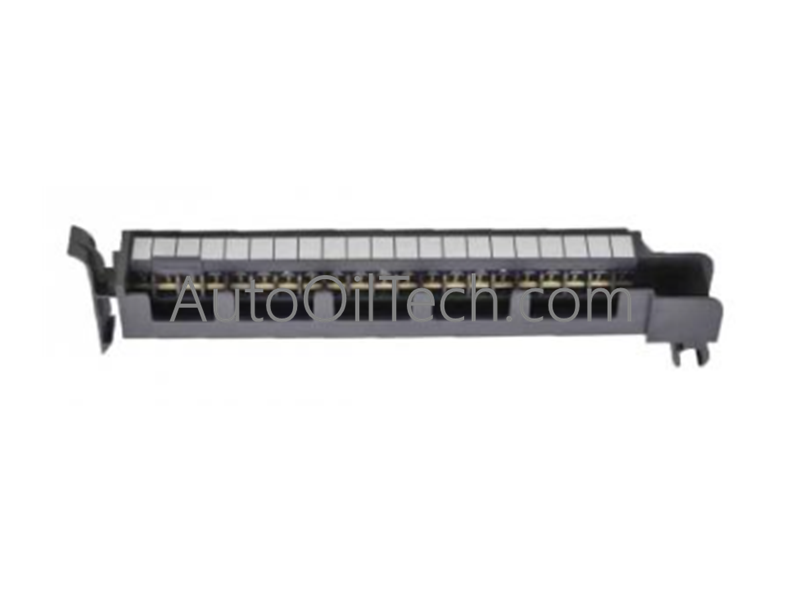

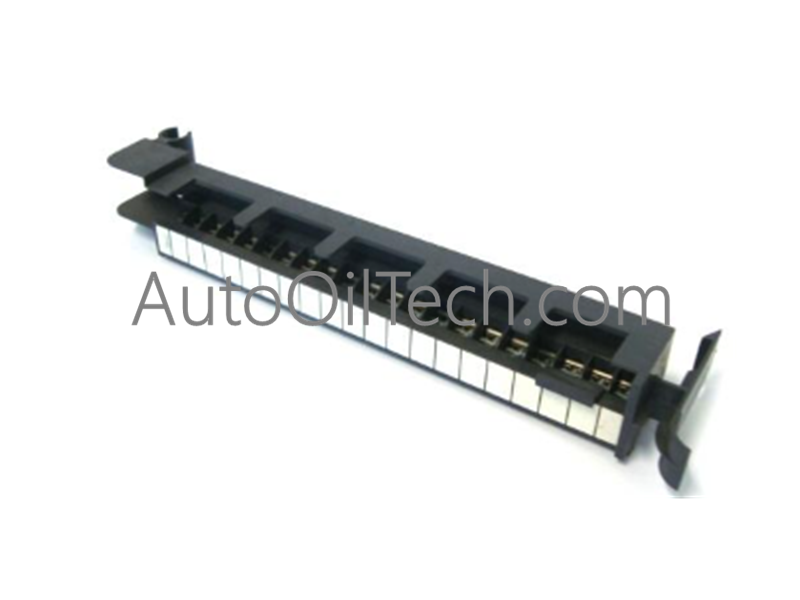

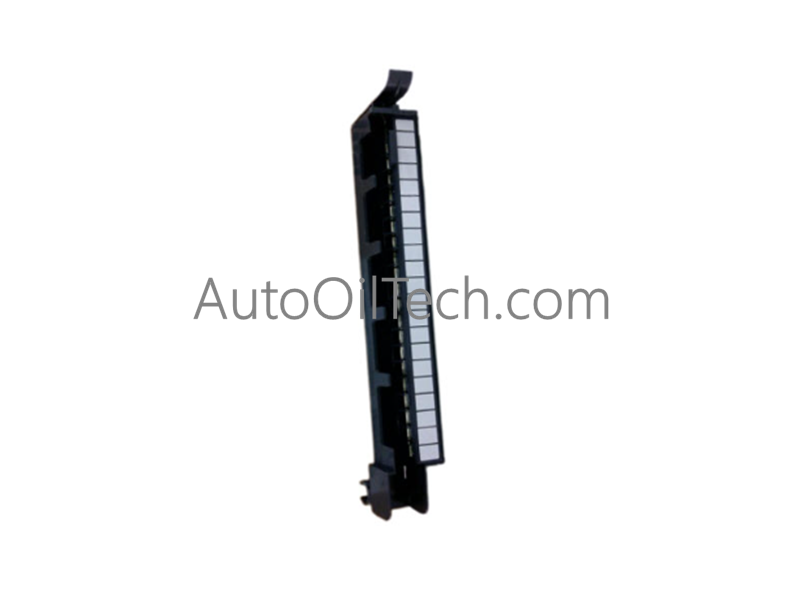

يعمل Allen-Bradley 1771-WI، والمُفهرس أيضًا باسم ذراع توصيل المزدوج الحراري 1771-WI، كمكون مادي مخصص لإنهاء إشارة مستشعر المجال وتوصيل واجهة الوحدة ضمن منصات هيكل الإدخال/الإخراج العالمي 1771 من Allen-Bradley.
المواصفات الفنية
المعلمة
المواصفات
النموذج
1771-WI
العلامة التجارية
Allen-Bradley
بلد المنشأ
الولايات المتحدة الأمريكية
الوزن
0.26 رطل (0.12 كجم)
الأبعاد
عامل شكل ذراع الإدخال/الإخراج القياسي 1771
درجة حرارة التشغيل
من 0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
استهلاك الطاقة
مكون غير فعال (0 واط)
عدد الأطراف
18 أطراف لولبية
نوع الطرف
توصيل بمشبك لولبي
التطبيق
واجهة إشارة المزدوج الحراري / الفولتميتر الملي (1771-IXE)
تعويض الوصلة الباردة
مدعوم عبر مستشعرات CJC المدمجة
التركيب
قفل فتحة هيكل الإدخال/الإخراج العالمي 1771
إنهاء إشارة التحكم بالعملية وعزل CJC
يتم تركيب 1771-WI مباشرة على قضيب المحور الأمامي لوحدة إدخال المزدوج الحراري 1771-IXE، مما يسهل الوصول إلى أطراف لولبية مكونة من 18 نقطة لأزواج أسلاك المزدوج الحراري الجانبية دون الحاجة إلى إزالة الوحدة أثناء الصيانة. للحفاظ على دقة عالية عبر إشارات درجة الحرارة على مستوى المللي فولت، يتضمن ذراع الأسلاك ثرمستورات تعويض الوصلة الباردة (CJC) عبر شريط الأطراف الخاص به. يمنع العزل الجلفاني المدمج والأطراف الواقية المخصصة التداخل بين القنوات ويعزل الإشارات التناظرية منخفضة المستوى عن التداخل الكهرومغناطيسي الصناعي الشديد.
الأسئلة المتكررة
س: هل يتطلب ذراع الأسلاك 1771-WI طاقة تيار مستمر خارجية أو يسحب تيارًا من اللوحة الخلفية؟
ج: لا، 1771-WI هو ذراع موصل أسلاك مجال سلبي. يسحب 0 مللي أمبير من ناقل اللوحة الخلفية 1771 ولا يتطلب أي توصيلات طاقة خارجية.
س: ما هي وحدة الإدخال/الإخراج Allen-Bradley 1771 التي يتم إقرانها خصيصًا بذراع الأسلاك 1771-WI؟
ج: تم تصميم 1771-WI خصيصًا للاستخدام مع وحدة إدخال المزدوج الحراري/المللي فولت عالية الدقة 1771-IXE لتوفير تعويض دقيق للوصلة الباردة.
إرشادات التركيب الميداني
تثبيت الهيكل: قم بتثبيت خطافات المحور السفلية لذراع 1771-WI على قضيب محور الهيكل 1771، ثم قم بتدوير الذراع لأعلى حتى يستقر بقوة في موصل الواجهة الأمامية لوحدة 1771-IXE.
توصيل المزدوج الحراري: قم بتوصيل أسلاك تمديد المزدوج الحراري مباشرة بأطراف اللولب الـ 18 باستخدام القطبية الصحيحة. تأكد من أن سبيكة سلك تمديد المزدوج الحراري تتطابق مع نوع المزدوج الحراري المحدد (مثل النوع J, K, T) المتصل.
الحفاظ على مستشعر CJC: تجنب لمس أو تعديل ثرمستورات تعويض الوصلة الباردة المدمجة بالقرب من كتلة الأطراف، حيث أن الضغط الميكانيكي أو التلوث يغير دقة قياس درجة الحرارة.
تأريض سلك الدرع: قم بتوصيل أسلاك تصريف درع المزدوج الحراري الفردية بشكل صارم عند الأطراف الواقية المخصصة على ذراع الأسلاك لمنع تيارات الحلقة الأرضية عالية التردد.
تخفيف الضغط: قم بربط حزم أسلاك المجال باستخدام قضيب ربط الكابل السفلي لضمان عدم انتقال الضغط الميكانيكي مباشرة إلى مشابك اللولب الطرفية.
