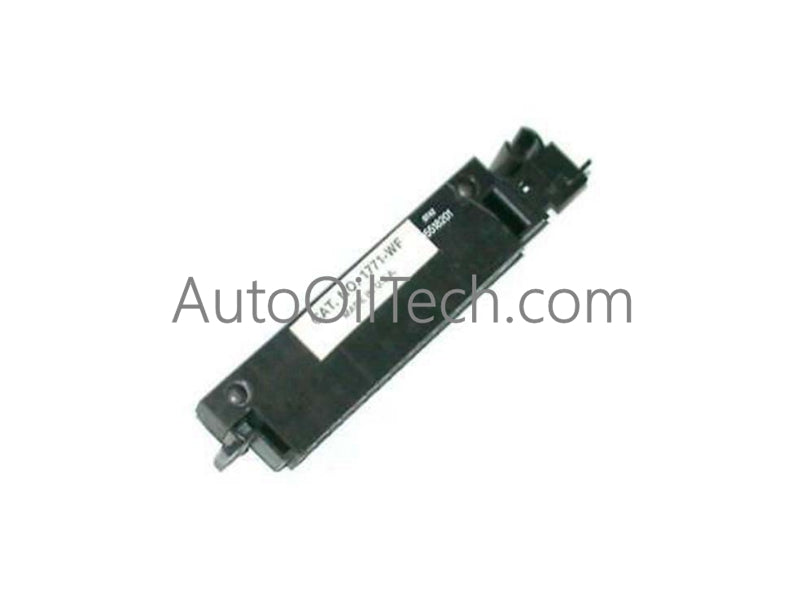

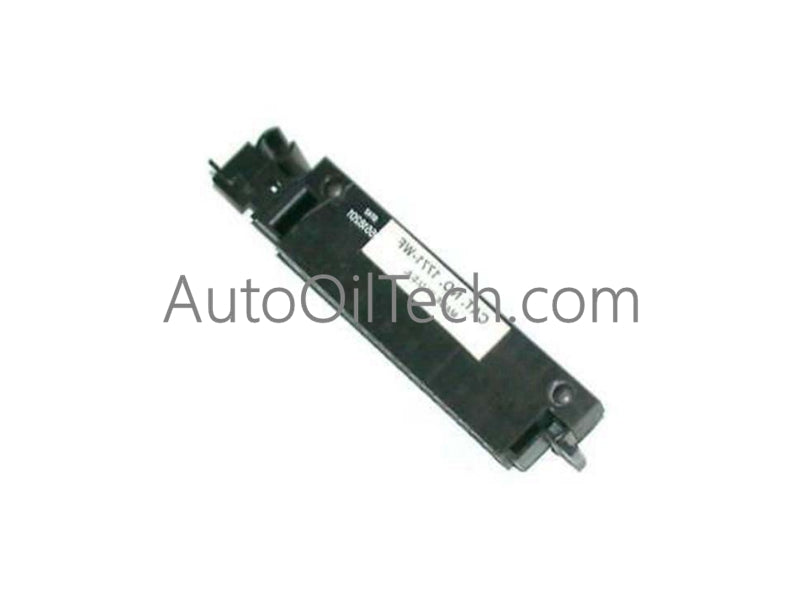

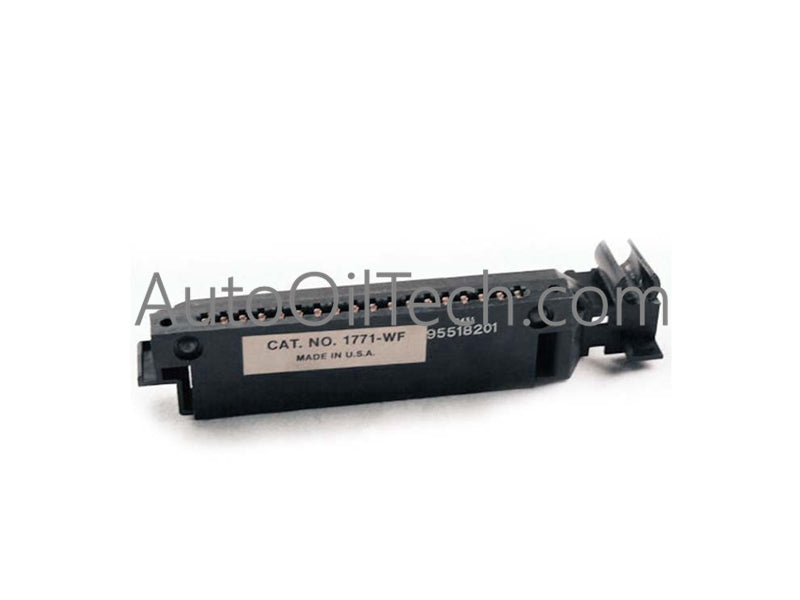

يعمل Allen-Bradley 1771-WF، والمصنف أيضًا باسم ذراع الأسلاك 1771-WF، كمكون أجهزة مخصص لإنهاء إشارة المجال وتوصيل واجهة وحدة الإدخال/الإخراج داخل منصات Allen-Bradley PLC-5.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
1771-WF
العلامة التجارية
ألن-برادلي
الأصل
الولايات المتحدة الأمريكية
الوزن
0.56 رطل (0.26 كجم)
الأبعاد
4.5 × 12.4 × 6.3 بوصة
درجة حرارة التشغيل
0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
استهلاك الطاقة
مكون سلبي (0 واط)
نوع الوحدة
ذراع الأسلاك
الحد الأقصى لعدد الإدخال/الإخراج
8 نقاط إدخال/إخراج
عدد الأطراف
18 طرفًا
طلاء التلامس
طلاء ذهبي
عزم البرغي
7 إلى 9 رطل-بوصة
الطاقة الخارجية المطلوبة
لا يوجد
الطلاء المتوافق
نعم
تأخير إشارة التيار المتردد النموذجي (إيقاف التشغيل)
29 (+/- 8) مللي ثانية
تأخير إشارة التيار المستمر النموذجي (إيقاف التشغيل)
30 (+/- 7) مللي ثانية
توافق فلاش البرامج الثابتة وتنفيذ ناقل اللوحة الخلفية
يوفر 1771-WF توجيه مسار الإشارة المادي بين أسلاك المجال ووحدات الإدخال/الإخراج 1771، مما ينشئ اتصالات مباشرة من خلال وصلات مطلية بالذهب لضمان الحد الأدنى من مقاومة الواجهة. يحمي الطلاء المتوافق على الهياكل الداخلية من التعرض للغلاف الجوي المحيط المسبب للتآكل. يعمل الوحدة كذراع ميكانيكية سلبية، ويحافظ على محاذاة دبوس الناقل المباشرة مع موصلات اللوحة الخلفية دون فرض أعباء إضافية على سرعة اتصال ناقل اللوحة الخلفية أو يتطلب تحديثات توافق فلاش البرامج الثابتة.
الأسئلة المتداولة
س: هل يتطلب ذراع الأسلاك الميدانية 1771-WF مصدر طاقة خارجي لمعالجة الإشارات؟
ج: لا، 1771-WF هو ذراع واجهة أسلاك سلبية تعمل بدون مدخلات طاقة خارجية أو سحب تيار من اللوحة الخلفية.
س: ما هو إعداد عزم الدوران الذي يجب تطبيقه عند تثبيت الموصلات الميدانية بمسامير طرف 1771-WF؟
ج: يجب شد مسامير الطرف على 1771-WF بعزم دوران يتراوح بين 7 و 9 رطل-بوصة.
توصيل الأطراف: قم بتجريد نهايات الموصلات وربطها تحت مسامير الأطراف الفردية باستخدام عزم دوران يتراوح بين 7 و 9 رطل-بوصة. تأكد من مقاومة تلامس منخفضة عبر جميع الأطراف الثمانية عشر المطلية بالذهب.
توصيل الوحدة: قم بتدوير الذراع لأعلى باتجاه الواجهة الأمامية لوحدة الإدخال/الإخراج 1771 المثبتة حتى يتم تثبيت المزلاج بإحكام، مما ينشئ اتصالًا كهربائيًا.
تأريض أسلاك التدريع: قم بتوجيه دروع الأسلاك الميدانية إلى قضبان التأريض المخصصة للخزانة لمنع اقتران الضوضاء الكهرومغناطيسية عبر حلقات التحكم التناظرية أو ذات الجهد المنخفض.
تخفيف الإجهاد: قم بتثبيت حزمة الأسلاك الواردة في مرسى ربط الكابل السفلي للتخلص من الشد الميكانيكي على مسامير الأطراف الفردية.
