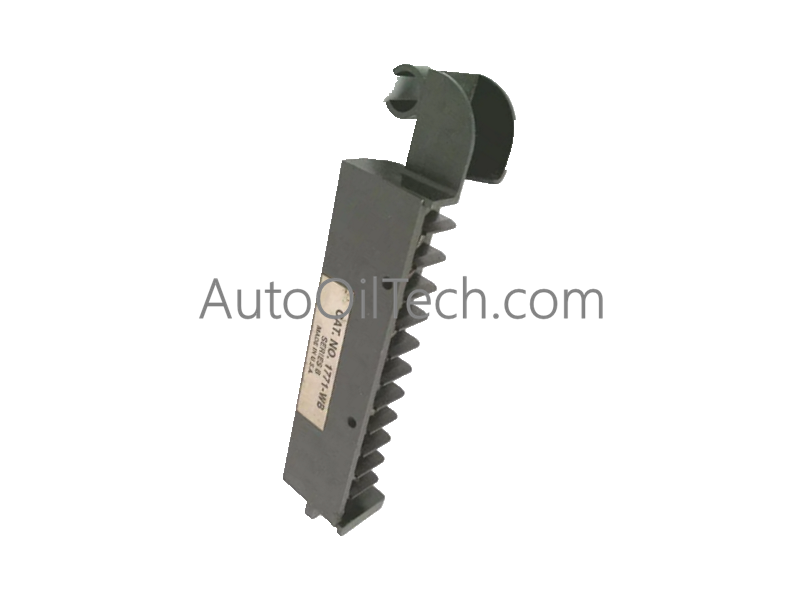

يعمل Allen-Bradley 1771-WB، والمصنف أيضًا باسم ذراع الأسلاك 1771-WB، كجزء مادي مخصص لإنهاء إشارة المجال وتوصيل ذراع التأرجح ضمن منصات هيكل نظام الإدخال/الإخراج Allen-Bradley 1771.

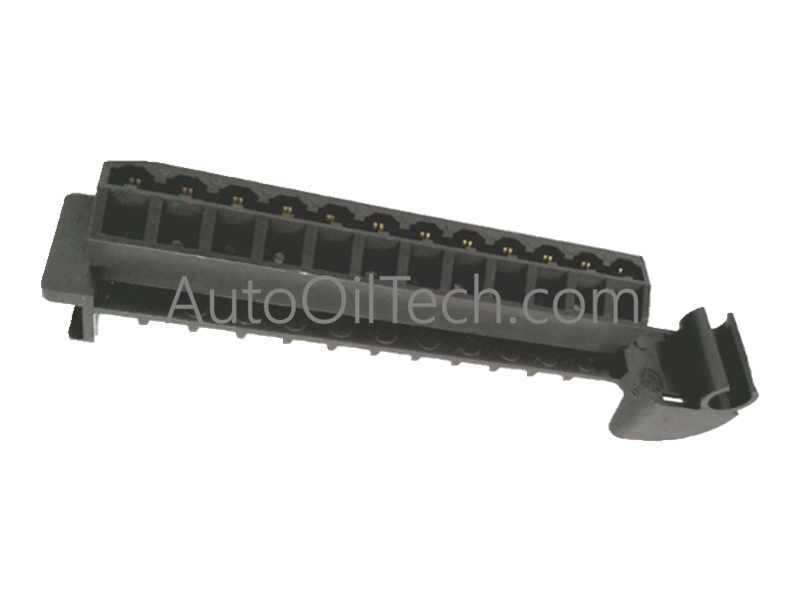

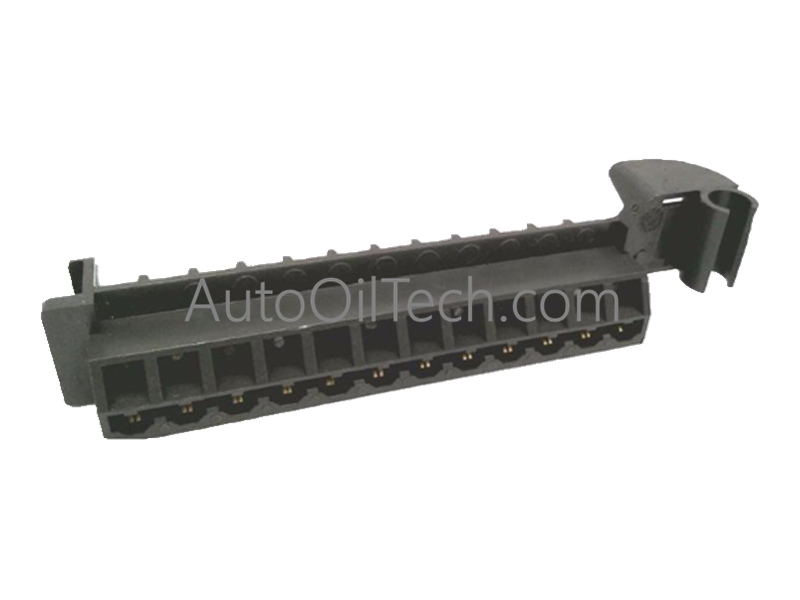

يتضمن ذراع الأسلاك الميدانية Allen-Bradley 1771-WB 12 نقطة توصيل مطلية بالذهب مصممة لتقليل مقاومة التلامس وحماية مسارات الإشارة ذات المستوى المنخفض من التآكل الجلفاني في الأجواء الصناعية القاسية. يعمل كتلة الإنهاء الخاملة بدون إلكترونيات نشطة، مما يسهل استبدال وحدة الإدخال/الإخراج القابلة للتبديل السريع دون فصل أسلاك المجال، والحفاظ على استمرارية الدائرة عبر فتحات ناقل اللوحة الخلفية. تضمن المشابك اللولبية عالية الكثافة تثبيتًا ماديًا مستقرًا لموصلات الأسلاك الصلبة أو المجدولة من 14 AWG إلى 22 AWG تحت الاهتزاز الميكانيكي المستمر.
الأسئلة الشائعة
س: هل يمكن إزالة ذراع الأسلاك 1771-WB بينما يكون رف الإدخال/الإخراج 1771 قيد التشغيل؟
ج: نعم. يتم تثبيت ذراع الأسلاك مباشرة على إطار هيكل 1771. يؤدي فك تثبيت ذراع الأسلاك وتأرجحه بعيدًا إلى فصل الأسلاك الميدانية ميكانيكيًا عن لوحة وجه وحدة الإدخال/الإخراج، مما يسمح بإزالة الوحدة مع ترك الطاقة وموصلات المجال سليمة.
س: ما هو مقياس الأسلاك الذي تدعمه وصلات الأطراف الـ 12 على 1771-WB؟
ج: تقبل براغي الأطراف أحجام الأسلاك التي تتراوح من 14 AWG إلى 22 AWG من الأسلاك النحاسية الصلبة أو المجدولة. قم بشد براغي الأطراف من 7 إلى 9 رطل-بوصة لضمان التثبيت الصحيح والحد الأدنى من مقاومة التلامس الكهربائي.
س: هل يسحب ذراع الأسلاك الميدانية 1771-WB تيارًا من ناقل اللوحة الخلفية 1771؟
ج: لا. إن 1771-WB هو واجهة موصل ميكانيكي غير مزود بالطاقة مع نقاط تلامس مطلية بالذهب. يسحب 0 مللي أمبير من مصدر طاقة ناقل اللوحة الخلفية.
إرشادات التركيب الميداني
تأكد من خلو محاور الهيكل 1771 من الحطام قبل تركيب ذراع الأسلاك على القضيب السفلي للهيكل.
انزع عزل الموصل الميداني لمسافة 0.375 بوصة (9.5 مم) دون إحداث خدوش أو التواء في خيوط النحاس الفردية.
أدخل الموصلات بالكامل في مواقع الأطراف الـ 12 المخصصة وشد براغي التثبيت إلى حدود عزم الدوران المحددة.
وجه حزم الأسلاك الميدانية عموديًا لأسفل قناة الأسلاك، مع إبقاء كابلات الإشارة مفصولة عن خطوط طاقة التيار المتردد.
أدر ذراع الأسلاك لأعلى حتى يتم تثبيت المزلاج العلوي بإحكام مع لوحة وجه وحدة الإدخال/الإخراج 1771 المثبتة.
