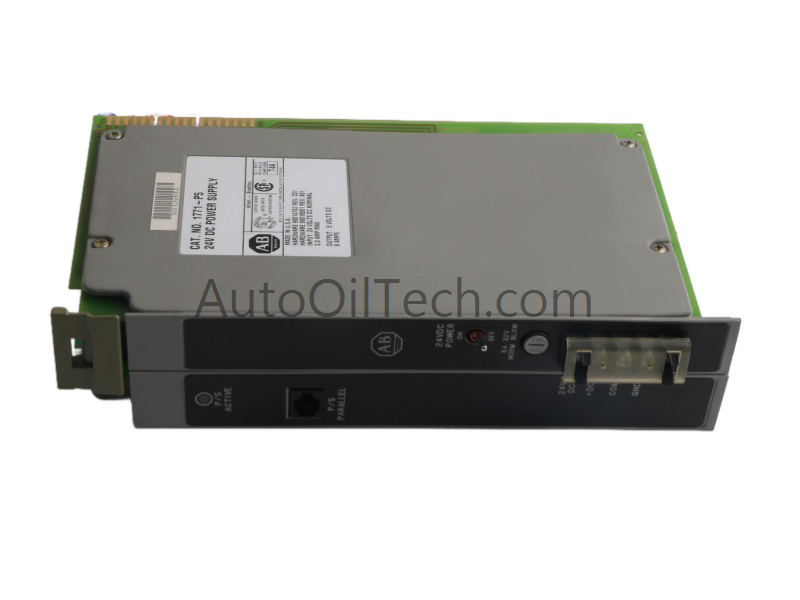

توفر وحدة تزويد الطاقة Allen-Bradley 1771-P5 24V DC خرجًا ثابتًا بجهد 5.06 فولت تيار مستمر عند 8 أمبير لأنظمة PLC. تدعم هذه الوحدة هيكل الإدخال/الإخراج المزدوج 1771 وتتكامل بسلاسة مع بيئات ControlLogix. تضمن الوحدة تشغيلًا موثوقًا بفضل عزل الدائرة المُختبَر، وحماية الصمامات القوية، وإمكانية التوصيل المتوازي.
المواصفاتالفنية
المعلمة
قيمة
رقمالموديل
1771-P5
الشركة المصنعة
ألين برادلي(روكويلأوتوميشن)
نوعالوحدة
مصدرطاقةتيار مستمر24 فولت
نطاقجهدالإدخال
20.5–30 فولتتيار مستمر
جهدالخرج
5.06 فولتتيار مستمر
تيارالخرج
حتى8أمبير
حمايةالصمامات
5 أمبير،32 فولتنفخعادي
تصنيفالعزل
1500 فولتتيار مترددRMS/2160 فولتتيار مستمر
تأخيرانقطاعالتيار الكهربائي
13.6 مللي ثانيةأو60 مللي ثانيةقابلة للتعديل
أبعاد
3.5×13×14.5سم
وزن
0.9كجم(حسب ورقة البيانات)/1.18كجم(تم اختباره)
درجة حرارةالتشغيل
0–60 درجة مئوية
تحملالرطوبة
5-95%غير مكثف
شهادة
UL،CSA/H
أصل
الولايات المتحدة الأمريكية
رمز النظامالمنسق
8537101190
نظام
وحدة التحكم المنطقية القابلة للبرمجة (PLC)
تم إيقاف إنتاجه
30يونيو2016
أبرز الميزاتالوظيفية
يدعم جهاز Allen-Bradley 1771-P5 التشغيل المتوازي مع جهاز 1771-P5 آخر باستخدام كابل 1771-CT.
يقوم شريط التثبيت بتأمين الوحدة باللوحة الخلفية، مما يضمن التركيب الصحيح.
يتحمل التصميم البيئات الصناعية دون انخفاض في الأداء عبر نطاقات درجات الحرارة والرطوبة الكاملة.
تعمل ميزات الصمامات والعزل المدمجة على تعزيز السلامة وحماية المكونات المتصلة.
