2 أمبير لكل نقطة وحدة إخراج (500 فولت أمبير تيار متردد / 80 واط تيار مستمر كحد أقصى)
ذراع توصيل الأسلاك الميدانية
1771-WN
موضع المفاتيح
بين السن 2 و 4؛ بين السن 32 و 34
مقياس كثافة الإدخال/الإخراج PLC-5 وتكامل ناقل اللوحة الخلفية

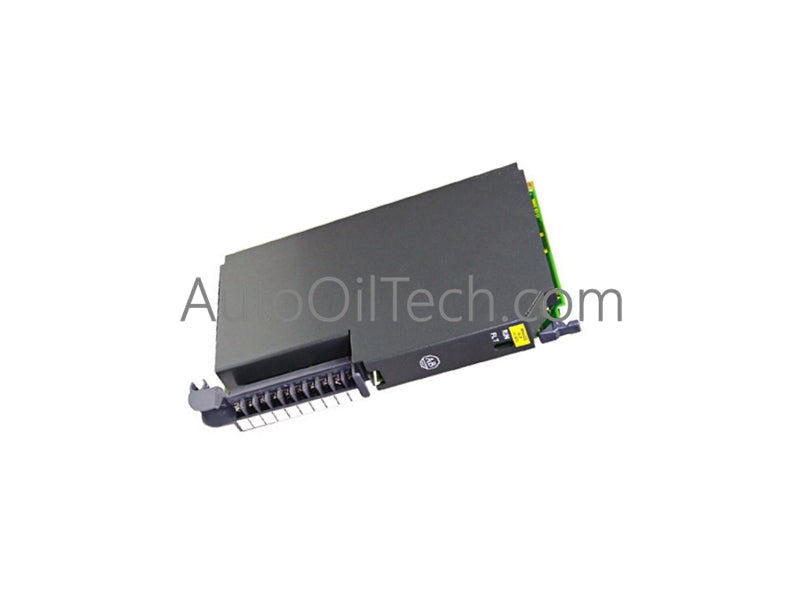

يوفر 1771-OW16 تحكمًا في الترحيل الكهروميكانيكي بـ 16 قناة عبر بنى رفوف PLC-5، مما يستوعب قياس كثافة الإدخال/الإخراج العالية مع الحفاظ على التبديل الجماعي المعزول كهربائيًا عبر بنكين من 8 قنوات. يعمل مباشرة عبر ناقل اللوحة الخلفية 1771 عند 1300 مللي أمبير، وتقوم دائرة الاقتران البصري الداخلية بعزل معالجة المنطق عن عابرات التبديل في جانب المجال. تمنع هذه البنية ارتفاعات الحمل الاستقرائي من التسبب في تدهور سرعة اتصال ناقل اللوحة الخلفية عبر فتحات الهيكل المجاورة.
الأسئلة الشائعة
س: هل يتطلب 1771-OW16 قمعًا خارجيًا للزيادات المفاجئة للأحمال الميدانية الاستقرائية؟
ج: نعم. لا تحتوي الوحدة على دائرة داخلية لتحديد الزيادة المفاجئة. يجب توصيل مرشح شبكة RC خارجي أو مانع زيادة مفاجئة عبر جهات الاتصال للتخفيف من التوهج والضوضاء الكهرومغناطيسية (EMI).
س: هل يمكن إدخال أو إزالة الوحدة 1771-OW16 دون فصل أسلاك المجال؟
ج: نعم. تستخدم الوحدة ذراع توصيل الأسلاك الميدانية 1771-WN، الذي يعمل كشريط طرفي سريع الفصل للسماح باستبدال الوحدة بينما تظل أسلاك المجال سليمة.
إرشادات التثبيت الميداني
افصل الطاقة الرئيسية عن هيكل الإدخال/الإخراج 1771 قبل تثبيت أو إزالة الوحدة.
أدخل الأشرطة المفتاحية البلاستيكية في موصل اللوحة الخلفية للهيكل بين السن 2 إلى 4 و 32 إلى 34.
ادفع 1771-OW16 في موجهات البطاقة لفتحة هيكل إدخال/إخراج متوافقة 1771-A1B إلى A4B أو أحدث حتى يتم تثبيتها بإحكام.
