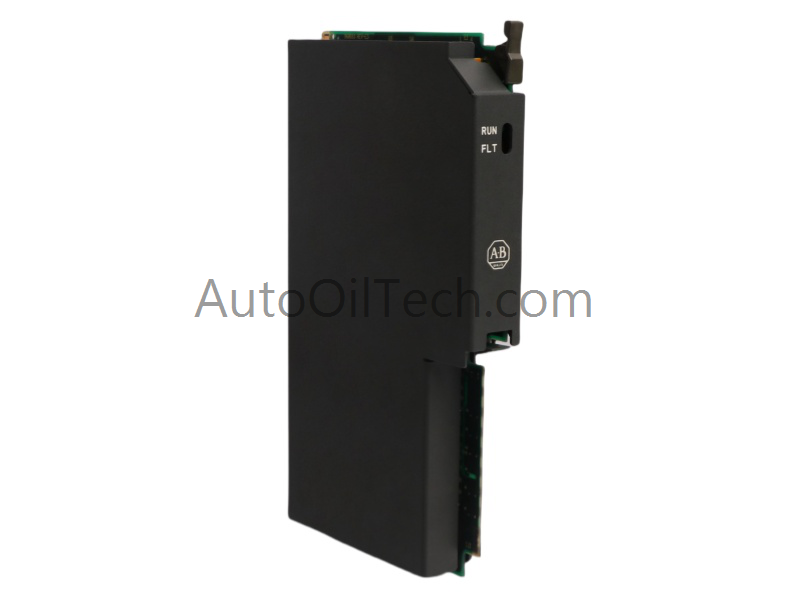

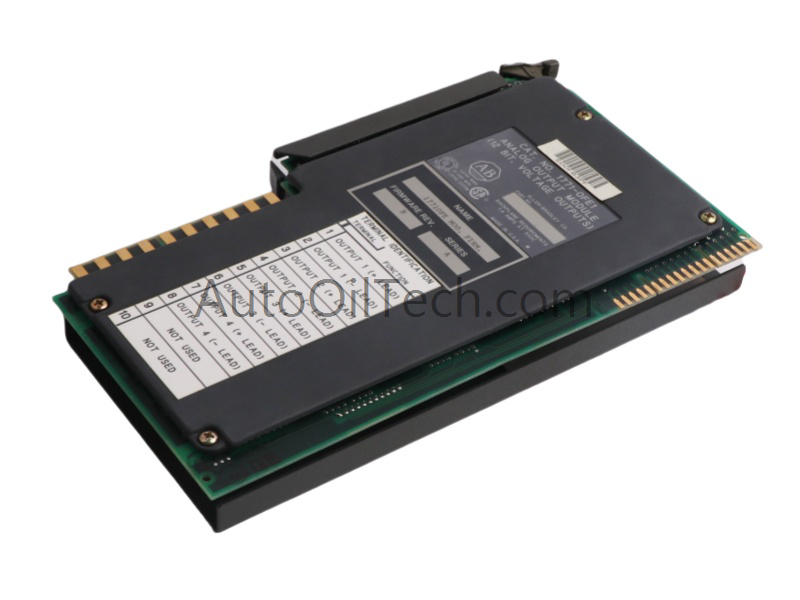

وحدة الإخراج التناظرية Allen Bradley 1771-OFE1

وصف المنتج

وحدة الإخراج التناظري Allen-Bradley 1771-OFE1 هي مكون عالي الأداء من عائلة PLC-5، مصممة لتوفير إشارات جهد دقيقة لتطبيقات الأتمتة الصناعية الحيوية. بفضل نطاقات الإخراج القابلة للتحديد وميزات الحماية المتقدمة، تضمن هذه الوحدة تشغيلًا موثوقًا في البيئات الصعبة، مما يجعلها خيارًا موثوقًا للتحكم في العمليات وأتمتة الآلات.

المواصفات الفنية

• الشركة المصنعة: ألين برادلي (روكويل أوتوميشن)

• رقم الموديل: 1771-OFE1

• نوع الوحدة: وحدة إخراج تناظري

• الحالة: جديد تماماً

• مجموعة المنتجات: ألين برادلي PLC-5

• الوزن: 0.6 كجم

• الأبعاد: 2.9 × 19.3 × 25.4 سم

• رمز النظام المنسق: 8537101190

• الحد الأدنى لكمية الطلب (MOQ): 1

• المنشأ: الولايات المتحدة الأمريكية

• توافق النظام: وحدة التحكم المنطقية القابلة للبرمجة (PLC)

• حالة دورة الحياة: نشط

• التوفر: متوفر في المخزون

نظرة عامة على الوظائف

صُممت وحدة الإخراج التناظري 1771-OFE1 لتحقيق الدقة والموثوقية. تشمل الميزات الرئيسية ما يلي:

• نطاقات الإخراج: قابلة للتحديد من +1 إلى +5 فولت تيار مستمر، ومن -10 إلى +10 فولت تيار مستمر، ومن 0 إلى +10 فولت تيار مستمر

• دقة محول الإشارة الرقمية إلى التناظرية: تحويل رقمي إلى تناظري 12 بت لإخراج إشارة دقيقة

• زمن الاستجابة: زمن استقرار سريع يبلغ 0.8 مللي ثانية للأحمال المقاومة

• معدل المسح: 8 مللي ثانية لكل قناة (بيانات BCD مع التحجيم) أو 1.6 مللي ثانية لكل قناة (بيانات ثنائية بدون تحجيم)

• التحكم بالأجهزة: يقوم بتشغيل أجهزة التعديل مباشرةً مثل صمامات التحكم، والمخمدات، وأجهزة تحديد المواقع، ومحركات التردد القابلة للتعديل.

• مصدر الإشارة: موثوق به لأجهزة تسجيل البيانات، وأجهزة تقسيم الإشارة، وأجهزة قياس اللوحات، ووحدات التحكم أحادية الحلقة.

• الحماية: حماية من الحمل الزائد على كل مخرج للحماية من قصر الدائرة

• التركيب: يشغل فتحة واحدة في هيكل الإدخال/الإخراج 1771؛ لا يتطلب طاقة خارجية (يستهلك 1.4 أمبير عند 5 فولت من اللوحة الخلفية)

• الأداء الحراري: تبديد طاقة قصوى 7.9 واط، تبديد حراري 26.9 وحدة حرارية بريطانية/ساعة

• نطاق التشغيل البيئي: يعمل من 32 درجة فهرنهايت إلى 140 درجة فهرنهايت؛ التخزين حتى -40 درجة فهرنهايت؛ مقاوم للاهتزاز والصدمات

• السلامة: عزل كهروضوئي بجهد 1500 فولت للحماية من الاضطرابات الكهربائية

• التشخيص: فحوصات ذاتية مستمرة مع مؤشر للأعطال عبر مؤشرات LED

سيناريوهات التطبيق

تُستخدم وحدة 1771-OFE1 على نطاق واسع في:

• التحكم في العمليات – خرج جهد دقيق لأجهزة التعديل

• أتمتة التصنيع – التكامل مع أنظمة PLC-5 للتحكم في الآلات

• المرافق – مصدر إشارة موثوق به لمعدات المراقبة والتحكم

• جمع البيانات الصناعية – تشغيل أجهزة قياس اللوحات، وأجهزة التسجيل، وأجهزة التحكم

التعليمات

س: هل لا يزال الطراز 1771-OFE1 متوفرًا؟ ج: نعم، إنه نشط ومتوفر في المخزون.

س: ما هي الوظيفة الأساسية لهذه الوحدة؟ ج: إنها توفر مخرجات جهد تناظري دقيقة لأنظمة الأتمتة الصناعية.

س: هل يتطلب طاقة خارجية؟ ج: لا، إنه يسحب الطاقة مباشرة من اللوحة الخلفية لهيكل الإدخال/الإخراج 1771.
