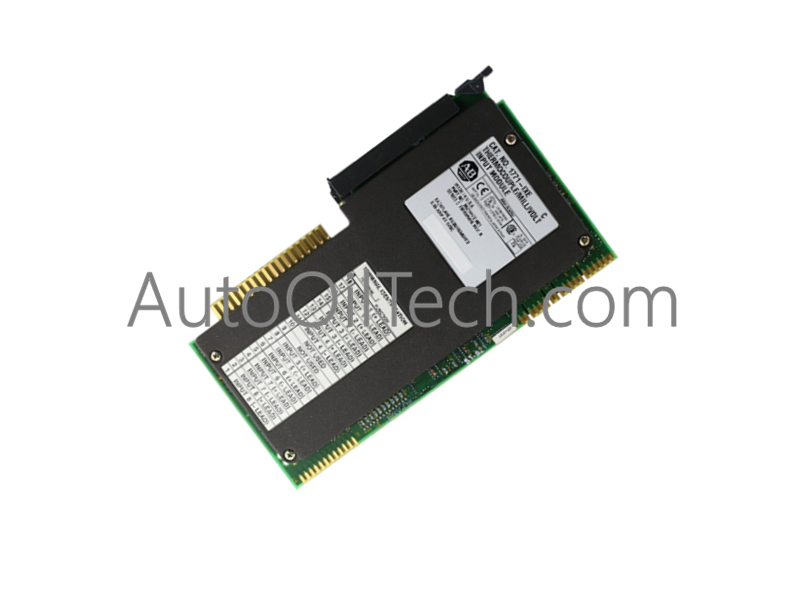

يعمل وحدة Allen-Bradley 1771-OBD، والمُفهرسة أيضًا باسم وحدة الإخراج الرقمية Sourcing Output Module 1771-OBD، كمكون أجهزة مخصص لتنفيذ مصدر حمل التيار المستمر المنفصل ضمن منصات هيكل I/O العالمي من Allen-Bradley 1771.
2 أمبير لكل إخراج مقاومة (8 أمبير كحد أقصى لكل وحدة)؛ 0.2 أمبير تشغيل تجريبي
الحد الأدنى لتيار الحمل
2.5 مللي أمبير
ذراع الأسلاك
1771-WH، 1771-WHF، أو 1771-WHFB
عزل I/O عالي الكثافة وحتمية اللوحة الخلفية
تدعم وحدة 1771-OBD قياس I/O عالي الكثافة عبر بنى شبكات EtherNet/IP و I/O عن بعد الحتمية عن طريق تجميع 16 قناة مصدر منفصلة في فتحة هيكل واحدة. تم تصميم الوحدة لعزل ضوضاء التبديل الكهربائية في جانب المجال عن دوائر المنطق الحساسة، وتحافظ على سرعة اتصال ناقل اللوحة الخلفية وتوقيت الإشارة المستقر أثناء أحداث التبديل المتزامنة متعددة القنوات.
الأسئلة المتكررة
س: ما هي مواصفات سحب تيار اللوحة الخلفية وتبديد الطاقة الداخلي للوحدة 1771-OBD؟
ج: تسحب الوحدة 400 مللي أمبير عند 5 فولت تيار مستمر من قضيب اللوحة الخلفية لهيكل 1771، مع أقصى تبديد للطاقة التشغيلية يبلغ 15.6 واط (53.3 وحدة حرارية بريطانية/ساعة تبديد حراري).
س: ما هي أوضاع دبابيس المفتاح المطلوبة على اللوحة الخلفية للهيكل قبل إدخال الوحدة 1771-OBD؟
ج: قم بتثبيت أشرطة المفتاح بين الدبوسين 10 و 12 على موصل اللوحة الخلفية العلوي وبين الدبوسين 22 و 24 على موصل اللوحة الخلفية السفلي.
إرشادات التركيب الميداني
افصل طاقة الهيكل الرئيسية وطاقة حلقة المجال الخارجية من 10 إلى 60 فولت تيار مستمر قبل تركيب أو إزالة الوحدة.
قم بمحاذاة حواف بطاقة الوحدة مع القضبان العلوية والسفلية لهيكل 1771 I/O، وادفع بقوة حتى تستقر مزاليج القفل بإحكام.
قم بتوصيل موصلات الإشارة (سلك نحاسي من 22 إلى 14 AWG) بذراع أسلاك المجال 1771-WH وشد مسامير الطرف إلى 7 إلى 9 بوصة-باوند (1.0 نيوتن متر).
حافظ على الفصل بين كابلات إشارة التيار المستمر في المجال وخطوط طاقة التيار المتردد عالية الجهد لمنع الضوضاء المستحثة والتشغيل الخاطئ للإخراج.
