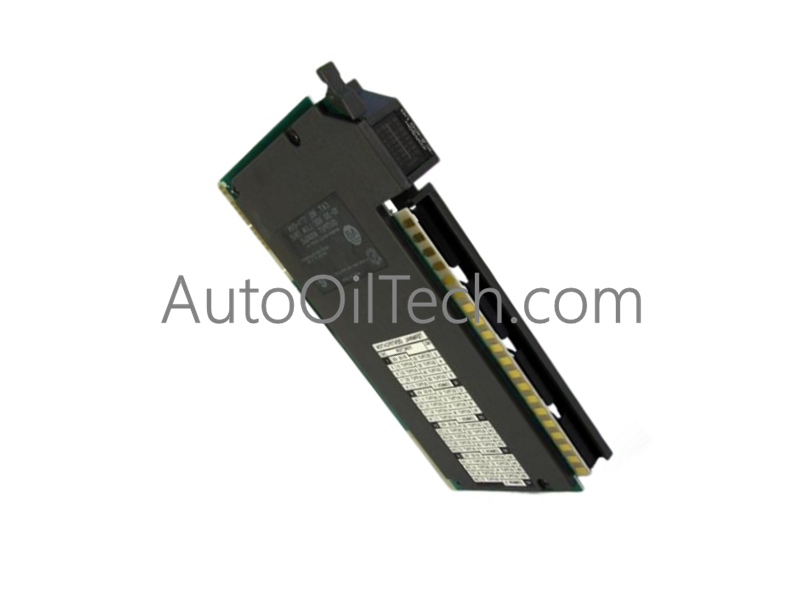

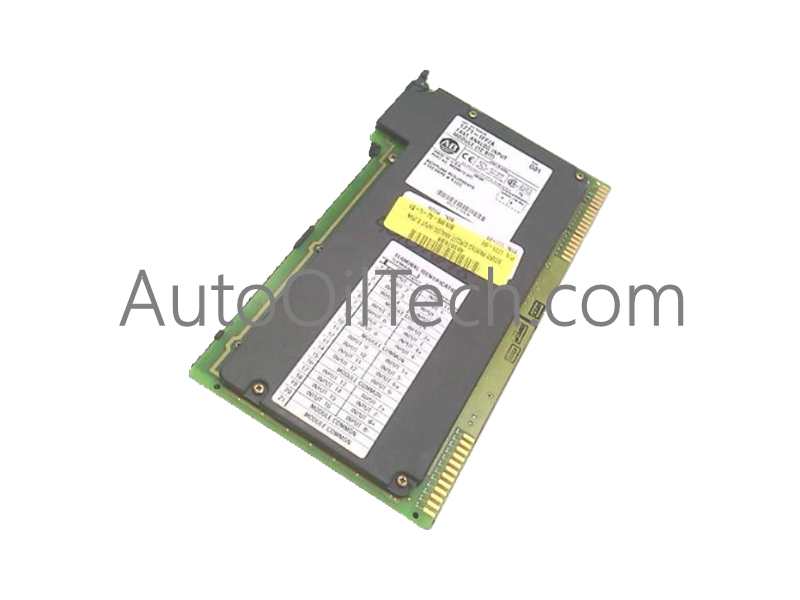

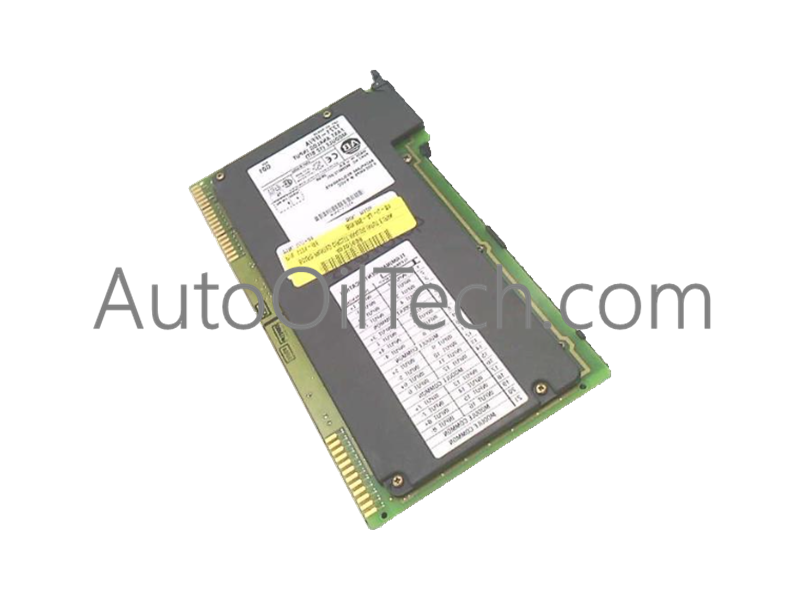

تعمل وحدة Allen-Bradley 1771-IXHR، والمفهرسة أيضاً باسم وحدة المزدوجة الحرارية عالية الدقة 1771-IXHR، كمكون جهاز مخصص لرقمنة إشارة درجة الحرارة والميلي فولت ضمن منصات هيكل الإدخال/الإخراج العام Allen-Bradley 1771.
مواصفات الجهاز
المعلمة
المواصفة
النموذج
1771-IXHR
العلامة التجارية
Allen-Bradley
الأصل
الولايات المتحدة الأمريكية
الوزن
1.50 رطل (0.68 كجم)
الأبعاد
وحدة هيكل 1771 ذات فتحة واحدة قياسية
درجة حرارة التشغيل
0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
استهلاك الطاقة
4.255 واط كحد أقصى (14.5 وحدة حرارية بريطانية/ساعة تبديد حراري)
تيار اللوحة الخلفية
750 مللي أمبير عند 5 فولت تيار مستمر
قنوات الإدخال
8 مدخلات تفاضلية عائمة
أنواع المدخلات
مزدوجة حرارية (أنواع B, E, J, K, R, S, T) و +/- 99.99 مللي فولت
الدقة
15 بت + إشارة (0.1 درجة مئوية / 0.1 درجة فهرنهايت أو 1 ميكرو فولت لكل بت)
سرعة تحديث القناة
25 مللي ثانية لجميع القنوات الثمانية
ذراع التوصيل
1771-WH (أو 1771-WI)
عزل الإدخال/الإخراج عالي الكثافة واستجابة الشبكة المحددة
تعالج وحدة 1771-IXHR إشارات الميلي فولت المنخفضة للمزدوجة الحرارية من خلال تعويض تقاطع البرودة المدمج، وتحويل قياسات درجة الحرارة التناظرية إلى كتل بيانات ثنائية طبيعية لمعالجات PLC-5. تعمل الوحدة ضمن بنى شبكات EtherNet/IP و remote I/O المحددة، حيث يقوم الجزء الأمامي التناظري الداخلي بعزل ضوضاء الوضع المشترك وإزاحات المستشعر العائم، مما يضمن سرعة اتصال مستقرة للوحة الخلفية دون تأخير أوقات المسح عبر بطاقات التحكم المجاورة.
الأسئلة المتداولة
س: هل تتطلب 1771-IXHR مصدر طاقة خارجي لمعالجة الإشارة؟
ج: لا يلزم وجود طاقة ميدانية خارجية؛ تستمد 1771-IXHR جميع طاقة التشغيل مباشرة من لوحة الهيكل الخلفية 1771، وتسحب 750 مللي أمبير عند 5 فولت تيار مستمر.
س: ما هي مواضع دبوس المفاتيح المطلوبة على فتحة اللوحة الخلفية للهيكل لوحدة 1771-IXHR؟
ج: يجب وضع أربطة المفاتيح بين الدبابيس 20 و 22 على موصل اللوحة الخلفية العلوي وبين الدبابيس 24 و 26 على الموصل السفلي.
إرشادات التركيب الميداني
افصل طاقة اللوحة الخلفية للهيكل 1771 قبل إدخال أو إزالة وحدة 1771-IXHR من فتحة الرف.
تأكد من توصيل مستشعرات تعويض تقاطع البرودة بشكل صحيح بالمواقع الطرفية المحددة على ذراع توصيل الأسلاك الميداني.
استخدم سلك تمديد مجدول ومدرع مطابق بشكل خاص لنوع المزدوجة الحرارية، وقم بتأريض السلك المدرع عند نقطة واحدة لمنع ضوضاء الحلقة الأرضية.
وجه أسلاك المزدوجة الحرارية منخفضة الميلي فولت بعيداً عن خطوط محركات التيار المتردد عالية الجهد، ومصادر الطاقة التحويلية، ومرحلات الإخراج.
