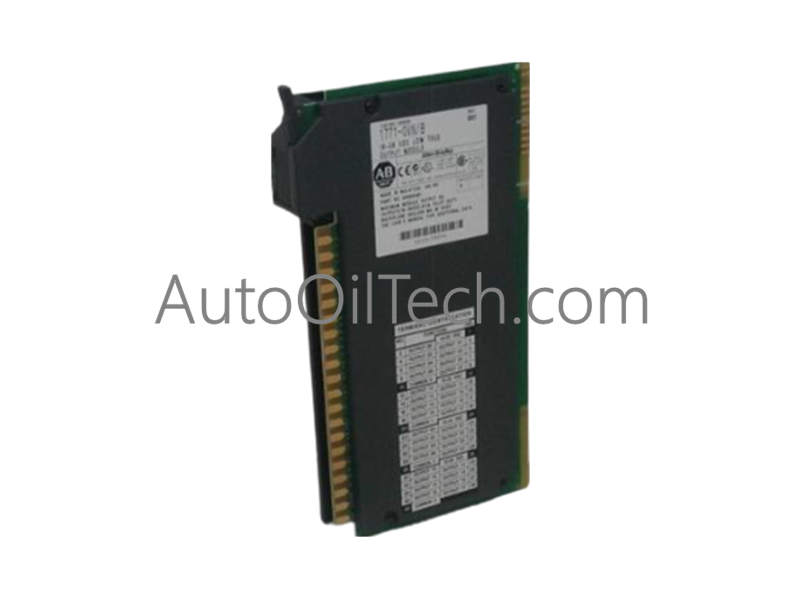

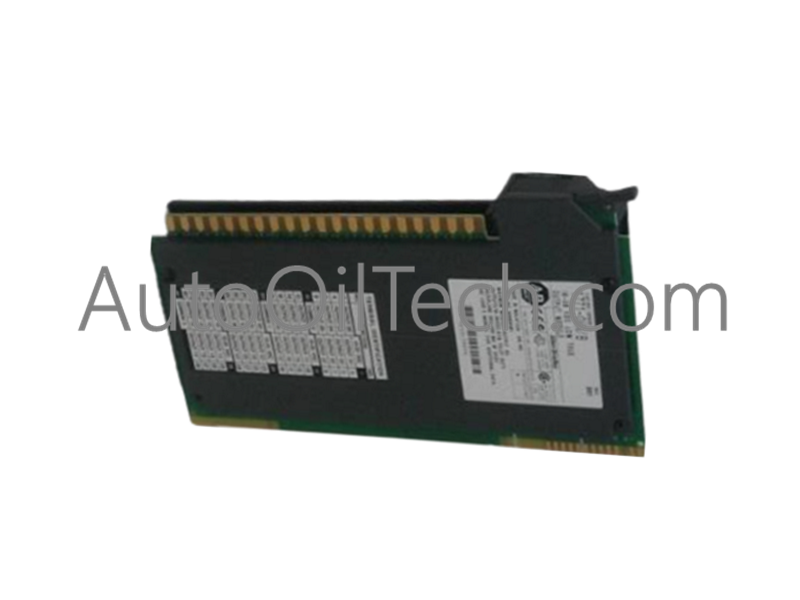

تم تكوين وحدة Allen-Bradley 1771-IR (وحدة إدخال RTD 1771-IR) لقياس كاشف درجة الحرارة بالمقاومة في منصات وحدات التحكم المنطقية القابلة للبرمجة (PLC) من Allen-Bradley، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.
توضيح اللاحقة ومصفوفة النموذج
1771: بنية أجهزة قائمة على هيكل الإدخال/الإخراج العام لأنظمة التحكم من Allen-Bradley.
I: تسمية وظيفة وحدة الإدخال.
R: تكوين واجهة مستشعر كاشف درجة الحرارة بالمقاومة (RTD).
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
1771-IR
العلامة التجارية
Allen-Bradley
المنشأ
الولايات المتحدة الأمريكية
الوزن
1.88 رطل (0.85 كجم)
الأبعاد
وحدة هيكل 1771 قياسية بفتحة واحدة
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
استهلاك الطاقة
4.75 واط (16.2 وحدة حرارية بريطانية/ساعة تبديد حراري)
تيار اللوحة الخلفية
800 مللي أمبير اسمي (950 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر)
16 بت + إشارة (0.1 درجة مئوية / 0.1 درجة فهرنهايت أو 0.01 أوم)
ذراع الأسلاك
1771-WF (أو 1771-WH)
المعالجة التناظرية عالية الكثافة والحتمية للوحة الخلفية
تقوم الوحدة 1771-IR بتحويل قيم المقاومة من مستشعرات RTD ثلاثية الأسلاك رقميًا، وتحويل قياسات درجة الحرارة مباشرة إلى تنسيقات بيانات ثنائية طبيعية أو BCD أو أوم مباشر. مدمجة في بنى وصلة الإدخال/الإخراج البعيدة الحتمية لـ ControlNet أو EtherNet/IP، يشتمل الواجهة التناظرية الأمامية الداخلية على اكتشاف الأسلاك المفتوحة مع عزل ضوضاء مستشعر المجال للحفاظ على سرعة اتصال ناقل اللوحة الخلفية عبر الوحدات الفرعية لهيكل PLC-5 المجاورة.
الأسئلة المتداولة
س: هل تتطلب وحدة إدخال RTD 1771-IR مصدر طاقة خارجي؟
ج: لا يلزم وجود مصدر طاقة خارجي؛ تستمد الوحدة 1771-IR جميع طاقة الإثارة المنطقية والإشارة مباشرة من ناقل اللوحة الخلفية 5 فولت تيار مستمر لهيكل 1771.
س: ما هو وضع المفتاح المطلوب في فتحة اللوحة الخلفية لهيكل 1771 لوحدة 1771-IR؟
ج: يجب تثبيت أربطة المفتاح على موصل اللوحة الخلفية للهيكل بين الأطراف 10 و 12، أو بين الأطراف 28 و 30.
إرشادات التثبيت الميداني
قم بإيقاف تشغيل طاقة إمداد اللوحة الخلفية لهيكل 1771 قبل إدخال أو إزالة وحدة 1771-IR من فتحة الرف.
قم بتوصيل موصلات مستشعر RTD ثلاثية الأسلاك بذراع التأرجح 1771-WF، مع ضمان تطابق أطوال الأسلاك للحفاظ على توازن تعويض مقاومة سلك التوصيل.
قم بتوجيه كابلات إشارة RTD الميدانية في قنوات مخصصة محمية وملتوية بعيدًا عن محركات التيار المتردد عالية الجهد ومصادر الطاقة المحولة.
قم بتأريض دروع الكابلات عند نقطة تأريض واحدة عند جانب اللوحة للقضاء على اقتران ضوضاء حلقة التأريض عبر قنوات المستشعر ذات المقاومة المنخفضة.
