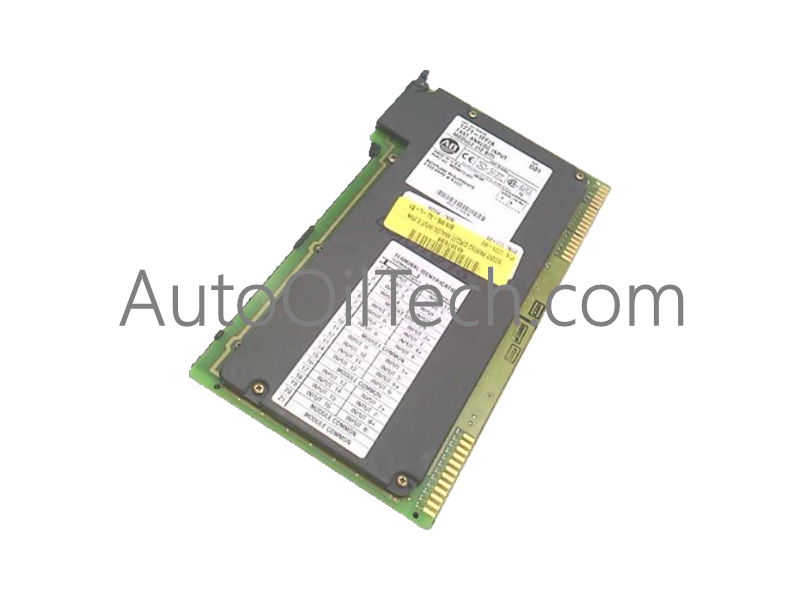

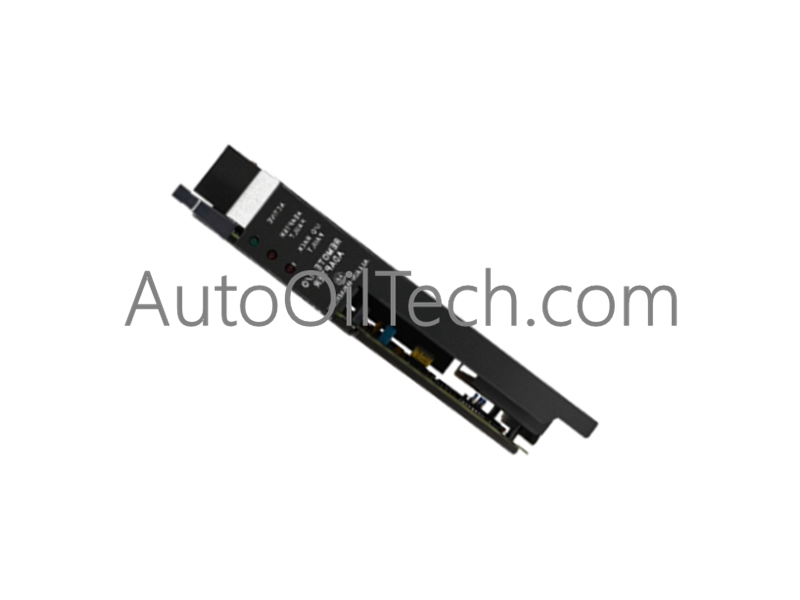

تم تكوين Allen-Bradley 1771-ASB/E (محول الإدخال/الإخراج عن بعد 1771-ASB) للمسح التسلسلي وواجهة الهيكل عن بعد في أنظمة شبكة PLC-5، ويوفر التنفيذ المادي/الكهربائي المباشر لمعاملات اللوحة الخلفية للرف عن بعد.
توضيح اللاحقة ومصفوفة النموذج
المراجعة / اللاحقة
السلسلة / مراجعة الأجهزة
الاختلافات الوظيفية الرئيسية
1771-ASB
سلسلة الأجهزة الأساسية
محول الإدخال/الإخراج عن بعد القياسي لهيكل الإدخال/الإخراج العام 1771
يتحكم المحول في سرعة الاتصال عبر ناقل اللوحة الخلفية ونقل البيانات التسلسلي الحتمي عبر مسافات مادية طويلة. يتصل المحول بوحدة التحكم المضيفة عبر كابل مزدوج المحور قياسي، ويدير ما يصل إلى 32 نقطة إدخال/إخراج عبر تكوينات مصفوفة عنونة محددة بفتحة 1/2، أو فتحة 1، أو فتحتين. تضمن توافق الفلاش للبرنامج الثابت بروتوكولات اتصال متزامنة بمعدلات باود تصل إلى 57.6 كيلوبايت في الثانية عبر مسافات تصل إلى 10,000 قدم من الكابل دون المساس بسرعة مسح اللوحة الخلفية.
الأسئلة المتداولة
س: ما هي متطلبات إمداد الطاقة للوحة الخلفية لـ 1771-ASB/E؟
ج: يسحب الوحدة 1.0 أمبير عند 5 فولت تيار مستمر مباشرة من مصدر الطاقة للوحة الخلفية لهيكل 1771. تأكد من أن مصدر الطاقة الهيكل المحلي يحافظ على سعة كافية.
س: في أي فتحة من هيكل 1771 يجب تثبيت 1771-ASB/E؟
ج: يجب تثبيت المحول بدقة في الفتحة اليسرى (الفتحة 0) من هيكل الإدخال/الإخراج 1771 لإدارة توجيه إشارة اللوحة الخلفية بشكل صحيح.
إرشادات التثبيت الميداني
افصل الطاقة الرئيسية عن هيكل 1771 قبل تثبيت أو إزالة وحدة المحول لمنع عابر ناقل اللوحة الخلفية.
اضبط مفاتيح DIP الموجودة على اللوحة وموصلات التكوين لمعدل الباود المعين، وعنوان الرف، وأنماط المحول الأساسي/الثانوي قبل الإدخال.
ادفع الوحدة إلى قضبان توجيه الفتحة اليسرى من هيكل 1771 حتى يتم تثبيت موصل حافة اللوحة الخلفية بإحكام.
قم بتوصيل كابل الإدخال/الإخراج عن بعد مزدوج المحور بأطراف ذراع الأسلاك الميدانية المرفقة، مع التحقق من تثبيت مقاومات إنهاء 150 أوم عبر نقاط النهاية المادية لجذع شبكة RIO.
