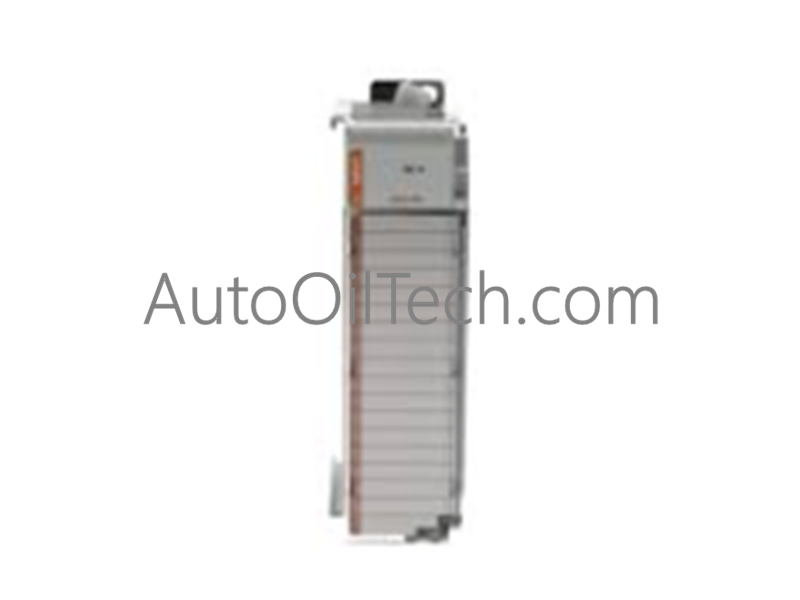

وحدة إدخال HART التناظرية CompactLogix طراز Allen-Bradley 1769sc-IF4IH

في الأوراق المالية!
  • Part Number: 1769SC-IF4IH
  • Brand: Allen-Bradley
  • Type: وحدات الإدخال التناظرية
  • Barcode: USA
Tags: Allen-Bradley CompactLogix , Analog Input Modules

وصف المنتج

تعمل الوحدة Allen-Bradley 1769sc-IF4IH، والتي تُصنف أيضًا تحت اسم 1769sc-IF4IH Analog+ HART Input Module، كمكون مادي مخصص لاكتساب إشارات أجهزة HART متعددة القنوات وتحويل البيانات على اللوحة الخلفية داخل منصات CompactLogix / MicroLogix 1500.

المواصفات الفنية للأجهزة

المعلمة المواصفات
الموديل 1769sc-IF4IH
العلامة التجارية Allen-Bradley
المنشأ الولايات المتحدة الأمريكية
الوزن 0.56 رطل (0.26 كجم)
الأبعاد عرض فتحة واحدة قياسية 1769 Compact I/O
درجة حرارة التشغيل من 0 إلى 60 درجة مئوية
استهلاك الطاقة يعمل بواسطة ناقل اللوحة الخلفية القياسي 1769
خط الإنتاج CompactLogix
نوع المنتج Analog+ HART Input Module
القنوات 4 قنوات إدخال معزولة
مدخلات الجهد 0-5 فولت، 1-5 فولت، 0-10 فولت، +/-10 فولت
مدخلات التيار 0-20 مللي أمبير، 4-20 مللي أمبير
الدقة 16 بت
متغيرات HART PV, SV, TV, FV
الدقة +/-0.2% من نطاق الجهد، +/-0.35% من نطاق التيار
ترددات الفلتر 28.5 هرتز، 50 هرتز، 60 هرتز، 300 هرتز، 360 هرتز
أوقات التحديث من 18 إلى 488 مللي ثانية (جميع القنوات)، 6 ثوانٍ (بيانات HART)
تنسيقات البيانات وحدات هندسية، مقياس لـ PID، نسبة من المقياس الكامل، خام/متناسب
الشهادات معتمد من UL/cUL ANSI ISA 12.12.01 (الفئة الأولى، القسم 2، المجموعات ABCD)، CE

EtherNet/IP وعزل القناة المحددة

تدير الوحدة سرعة الاتصال عبر ناقل اللوحة الخلفية وترجمة البيانات التناظرية في الوقت الفعلي عبر حافلات 1769 Compact I/O. يتم الحفاظ على سلامة الإشارة من قناة إلى قناة من خلال مسارات تحويل تناظري إلى رقمي تعمل بدقة 16 بت. يتيح التوافق مع ذاكرة الفلاش المدمجة للبرامج الثابتة تمرير متغيرات بروتوكول HART ذات الحلقة الديناميكية (PV, SV, TV, FV) مباشرة إلى جدول صورة وحدة التحكم دون التأثير على الأداء المحدد لمسح اللوحة الخلفية.

الأسئلة الشائعة

س: كيف تتعامل وحدة 1769sc-IF4IH مع أخذ العينات التناظرية المتزامن واتصالات HART؟

ج: يعالج المحول التناظري إلى الرقمي الداخلي إشارات 4-20 مللي أمبير التناظرية في أوقات تحديث القناة بين 18 و 488 مللي ثانية، بينما يتم مسح بيانات HART FSK بشكل غير متزامن عبر دورة تحديث مدتها 6 ثوانٍ لكل قناة.

س: هل هناك حاجة إلى طاقة حقل خارجية لتشغيل حلقة 4-20 مللي أمبير على 1769sc-IF4IH؟

ج: تعتمد طاقة الحقل على تكوين أسلاك جهاز الإرسال؛ توفر أجهزة الإرسال النشطة ذات 4 أسلاك جهد الحلقة مباشرة، بينما تتطلب أجهزة الإرسال ذات 2 سلك التي تعمل بالحلقة مصدر طاقة حلقة خارجي بجهد 24 فولت تيار مستمر بالتسلسل مع أطراف الإدخال.

إرشادات التركيب الميداني

  1. افصل طاقة اللوحة الخلفية وإمداد الحقل عن مجموعة هيكل 1769 قبل تركيب الوحدة أو إزالتها.
  2. قم بمحاذاة فتحات لسان الوحدة والأخدود مع وحدة 1769 I/O المجاورة أو المعالج، وادفعها للخلف حتى تستقر أذرع الناقل في مكانها بإحكام.
  3. قم بتوجيه موصلات إشارة 4-20 مللي أمبير والجهد باستخدام كابلات مزدوجة مجدولة ومحمية بشكل فردي لتقليل التداخل الكهرومغناطيسي.
  4. قم بتأريض دروع الكابلات عند نقطة واحدة فقط (عادةً عند ناقل تأريض اللوحة) للقضاء على تيارات الحلقة الأرضية عبر قنوات الإدخال التناظرية.
  5. قم بتعيين معلمات تكوين برنامج القناة الفردية لتردد الفلتر (28.5 هرتز إلى 360 هرتز) وتنسيق البيانات المطابق لمواصفات الجهاز الميداني.
