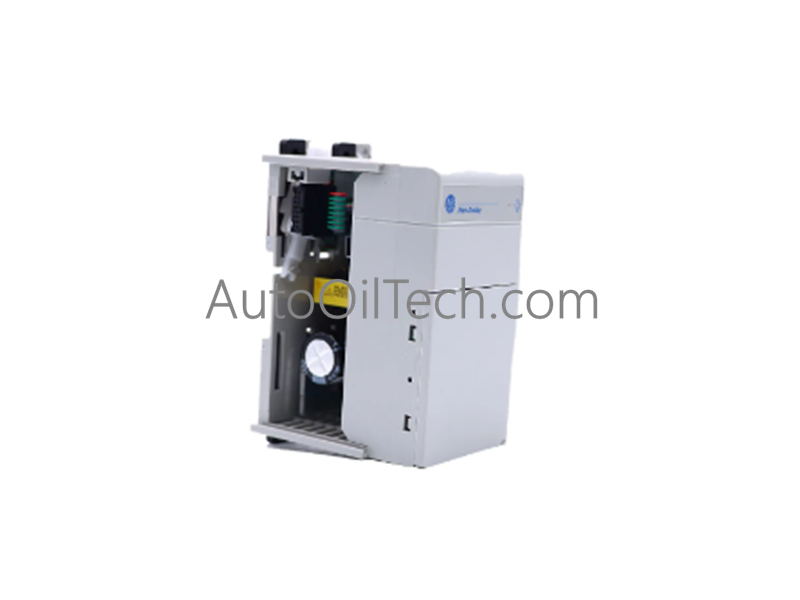

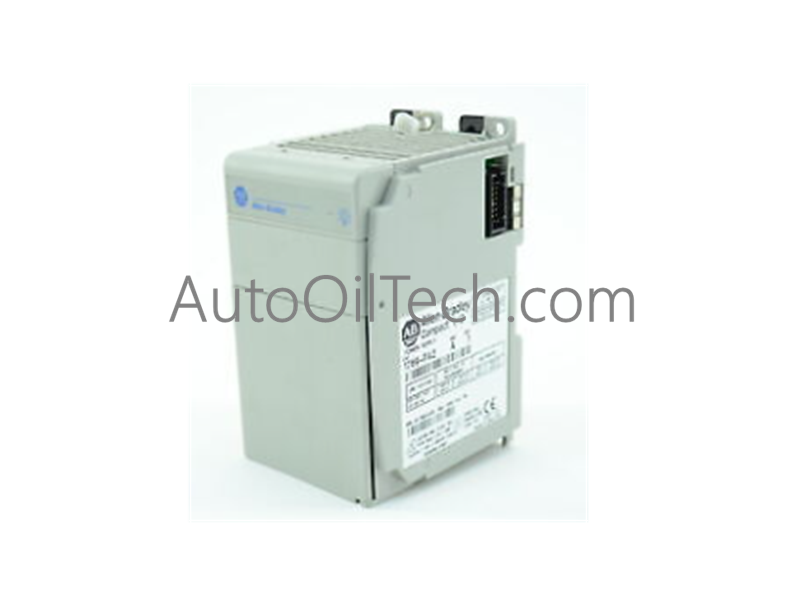

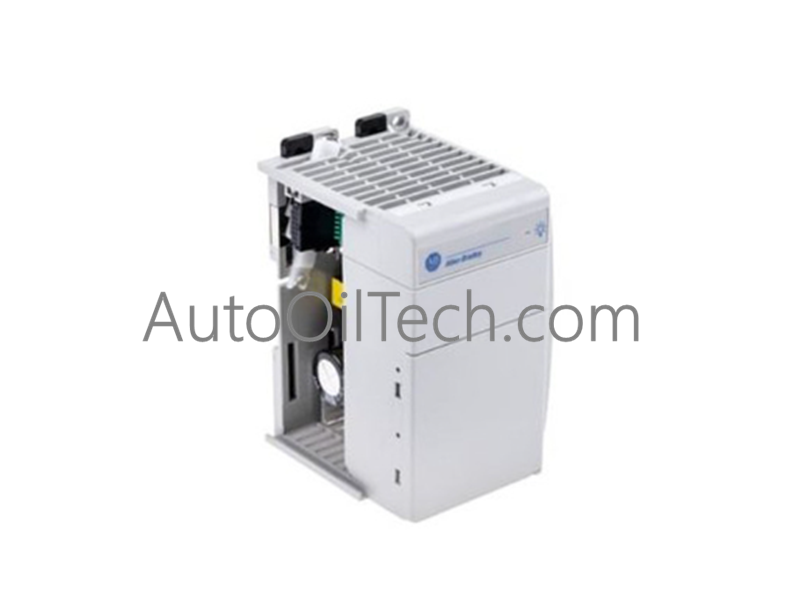

يُعد Allen-Bradley 1769-PA2 مصدر طاقة توسعة لنظام CompactLogix و 1769 Compact I/O.تم تصميمه لتوفير طاقة تيار مستمر مستقرة للوحة الخلفية 1769 عندما يتجاوز استهلاك الطاقة لوحدات الإدخال/الإخراج سعة مصدر الطاقة المدمج في وحدة التحكم أو عندما تكون وحدات الإدخال/الإخراج موجودة في مجموعة بعيدة.
تحديد
جهد الإدخال:120 فولت تيار متردد أو 240 فولت تيار متردد (يمكن اختيارها بواسطة مفتاح).
نطاق جهد الإدخال:85-265 فولت تيار متردد.
طاقة الخرج (اللوحة الخلفية):* 2.0 أمبير عند 5 فولت تيار مستمر.
0.8 أمبير عند 24 فولت تيار مستمر.
تردد الإدخال:47–63 هرتز.
استهلاك الطاقة:50 فولت أمبير عند 120 فولت تيار متردد؛ 60 فولت أمبير عند 240 فولت تيار متردد.
جهد العزل:250 فولت (مستمر)، نوع العزل المعزز.
درجة حرارة التشغيل:من 0 درجة مئوية إلى +60 درجة مئوية (من 32 درجة فهرنهايت إلى 140 درجة فهرنهايت).
طريقة التركيب:تركيب على سكة DIN أو لوحة.
سمات
المدخلات القابلة للتحديد:يتميز بمفتاح منزلق غائر للتبديل بين مدخلات التيار المتردد الاسمية 120 فولت و 240 فولت، مما يسمح بالتوافق العالمي.
تصنيف المسافة:يتمتع بتصنيف مسافة إمداد الطاقة 8 ، مما يعني أنه يمكنه تشغيل ما يصل إلى 8 وحدات إدخال/إخراج في أي اتجاه (يسار أو يمين) داخل بنك واحد.
مؤشر الحالة:يتضمن مؤشر LED أخضر "PWR" على اللوحة الأمامية لتوفير تأكيد مرئي فوري على أن طاقة خرج التيار المستمر نشطة.
أجهزة طرفية آمنة للمس:صُممت هذه الوصلات بأغطية لولبية لمنع التلامس العرضي مع أسلاك التيار المتردد الحية أثناء التشغيل.
حماية قوية:تضمن الحماية المتكاملة من الجهد الزائد وقصر الدائرة سلامة وحدة المعالجة المركزية ووحدات الإدخال/الإخراج الحساسة من نوع Logix على اللوحة الخلفية.
التكامل المعياري:يتصل بسلاسة باللوحة الخلفية 1769 عبر آلية قفل جانبية ذات لسان وأخدود، ولا يتطلب كابلات خاصة لتوزيع الطاقة.
