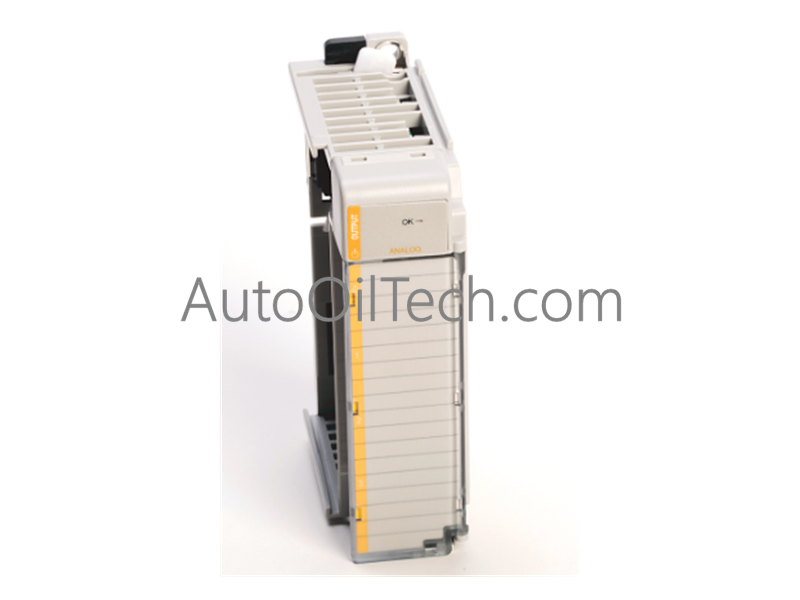

وحدة1769-OF4CI(1769-OF4CI) هي وحدة إخراج تناظرية مصممة بدقة لأنظمة Allen-Bradley CompactLogix و MicroLogix 1500. تتميز هذه الوحدة بأربع قنوات تفاضلية معزولة بالكامل، وتوفر إشارات دقيقة للغاية تتراوح من 0 إلى 20 مللي أمبير أو من 4 إلى 20 مللي أمبير لتشغيل المحركات الميدانية والصمامات ومحركات التردد المتغير (VFDs). يضمن المستوى العالي من العزل بين القنوات أن الحلقات الأرضية والتداخل الكهربائي لا يؤثران على سلامة الإشارة، مما يجعلها ضرورية للبيئات الصناعية المعقدة حيث لا يمكن المساومة على الموثوقية.
المواصفات الفنية
رقم الموديل:1769-OF4CI
قنوات الإخراج:4 قنوات تفاضلية معزولة
نطاقات التيار:0 إلى 20 مللي أمبير، 4 إلى 20 مللي أمبير (عادي)؛ 0 إلى 21 مللي أمبير، 3.2 إلى 21 مللي أمبير (النطاق الكامل)
الدقة الرقمية:16 بت (أحادي القطب)
الدقة الكلية:±0.35% من النطاق الكامل عند 25 درجة مئوية
زمن استجابة الخطوة (63%):أقل من 2.9 مللي ثانية
معدل التحويل:110 مللي ثانية (جميع القنوات بحد أقصى)
مقاومة الحمل:0 إلى 500 أوم (مقاومة، بما في ذلك الأسلاك)
استهلاك تيار الناقل:165 مللي أمبير عند 5 فولت تيار مستمر / 110 مللي أمبير عند 24 فولت تيار مستمر
تم تصميم1769-OF4CI(1769-OF4CI) لمهام التحكم في الحركة والعمليات عالية الأداء:
العزل الجلفاني:يتم عزل كل قناة إخراج عن الأخرى وعن ناقل اللوحة الخلفية، مما يحمي وحدة التحكم المنطقية القابلة للبرمجة (PLC) من التغيرات المفاجئة عالية الجهد ويمنع تداخل الإشارة.
التشخيص المتقدم:يتضمن علامات مدمجة لتجاوز النطاق وتحت النطاق. تُعلم هذه العلامات وحدة التحكم تلقائيًا إذا تجاوزت الإشارة حدود التشغيل العادية، مما يسمح بالصيانة الاستباقية للنظام.
إخراج عالي الدقة:بدقة أحادية القطب تبلغ 16 بت (حوالي 0.323 ميكرو أمبير/بت)، توفر الوحدة تحكمًا سلسًا ودقيقًا للغاية لتحديد المواقع الدقيقة للمحرك.
المتانة الصناعية:معتمدة للبيئات عالية الاهتزاز (5G) والصدمات العالية (30G)، ومؤهلة للحصانة المشعة والموصلة بموجب معايير IEC 61000-4.
صيانة المعايرة الصفرية:الوحدة معايرة في المصنع ومصممة للحفاظ على الدقة طوال عمرها الافتراضي دون الحاجة إلى إجراءات معايرة ميدانية.
