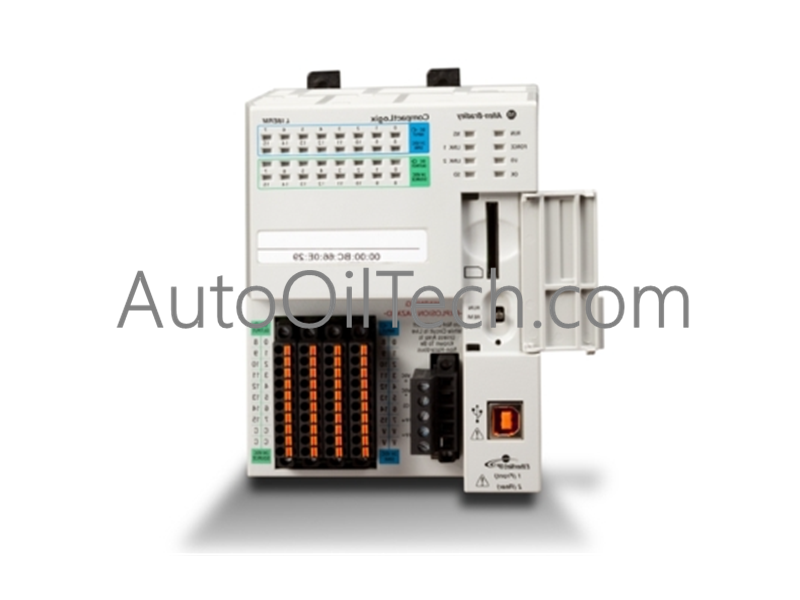

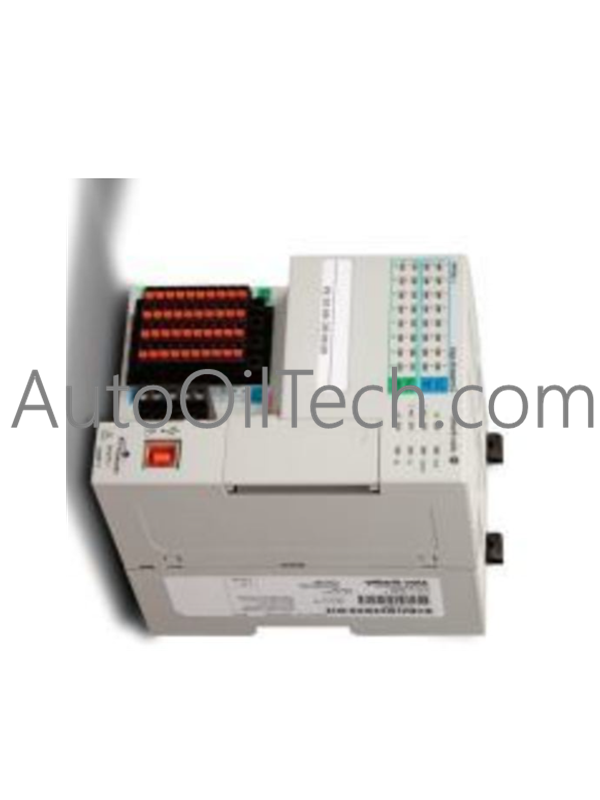

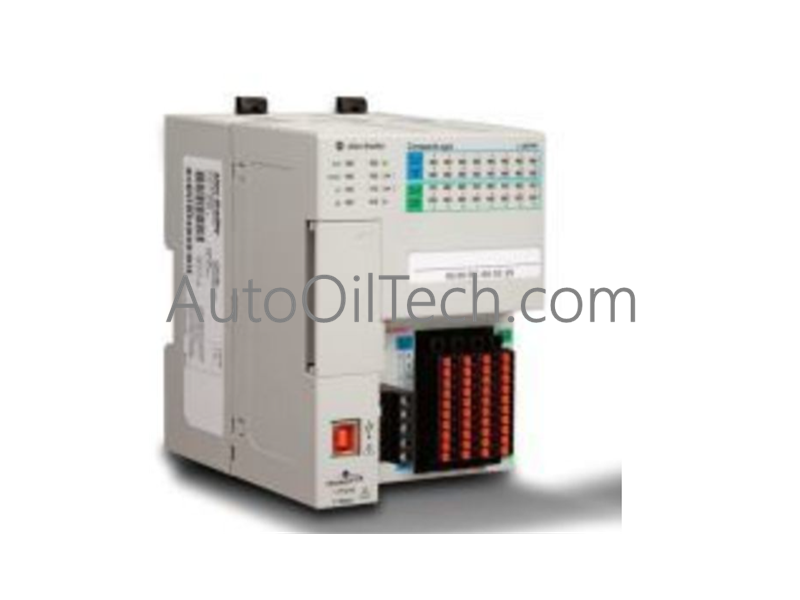

وحدة التحكم1769-L16ER-BB1B(1769-L16ER-BB1B) هي وحدة تحكم مبسطة وعالية الكفاءة من عائلة CompactLogix 5370 L1. صُممت وحدة التحكم هذه لتطبيقات الأتمتة صغيرة النطاق، وتجمع بين المعالجة والطاقة واتصال الإدخال/الإخراج في بصمة واحدة موفرة للمساحة. تتميز بهندسة فريدة تستخدم اللوحة الخلفية 1734 POINT I/O، مما يسمح بالتوسع الدقيق والتحكم المحلي. ومع منافذ EtherNet/IP المزدوجة المدمجة، فإنها تدعم مخططات الشبكة الحديثة مثل DLR (Device Level Ring) لتعزيز توفر النظام.
المواصفات الفنية
الرقم التسلسلي/رقم الكتالوج:1769-L16ER-BB1B
ذاكرة المستخدم:384 كيلوبايت
التخزين غير المتطاير:يُشحن مع بطاقة SD بحجم 1 جيجابايت (يدعم ما يصل إلى 2 جيجابايت)
سعة التوسع:ما يصل إلى 6 وحدات إدخال/إخراج محلية 1734 POINT I/O
قدرة الشبكة:4 عقد EtherNet/IP
منافذ إيثرنت:منافذ مزدوجة مع إمكانية DLR (Device Level Ring)
مدخل الطاقة:24 فولت تيار مستمر
نوع اللوحة الخلفية:POINTBus (سلسلة 1734)
مؤشر الحالة:مصابيح LED تشخيصية مدمجة لحالة الوحدة والشبكة والإدخال/الإخراج
الميزات الهندسية الرئيسية
صُممت وحدة1769-L16ER-BB1B(1769-L16ER-BB1B) لتقديم أداء موثوق به في التحكم اللامركزي أو المستقل بالماكينة:
مرونة DLR:تسمح منافذ الإيثرنت المزدوجة بتركيب شبكة حلقية، مما يضمن أن كسر كابل واحد لا يؤدي إلى فقدان الاتصال ببقية الشبكة.
تكامل POINT I/O:باستخدام اللوحة الخلفية من سلسلة 1734، تتيح وحدة التحكم هذه توسع الإدخال/الإخراج عالي الكثافة والقائم على الشرائح، مما يسمح للمهندسين بإضافة الكمية المطلوبة بالضبط من النقاط الرقمية أو التناظرية.
الهندسة المتكاملة:تشارك نفس محرك التحكم Logix وبيئة البرمجة Studio 5000 مثل وحدات التحكم المنطقية القابلة للبرمجة (PLCs) الأكبر من Allen-Bradley، مما يضمن توافق التعليمات البرمجية وسلاسة سير العمل الهندسي.
إدارة البيانات القوية:توفر فتحة بطاقة SD طريقة آمنة لتحديثات البرامج الثابتة، والنسخ الاحتياطية للمشاريع، وتسجيل البيانات، مما يسهل الصيانة السهلة والاستعادة السريعة في حالات الكوارث.
حجم صغير:مثالي للتركيب في الخزانات الضحلة أو صناديق التحكم المحلية حيث لا يمكن أن تتناسب وحدات التحكم المنطقية القابلة للبرمجة التقليدية القائمة على الرفوف.
