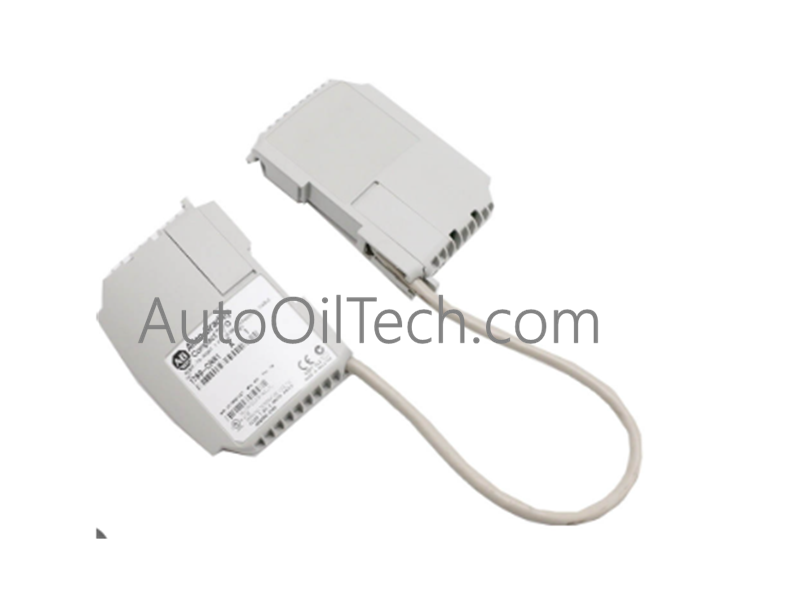

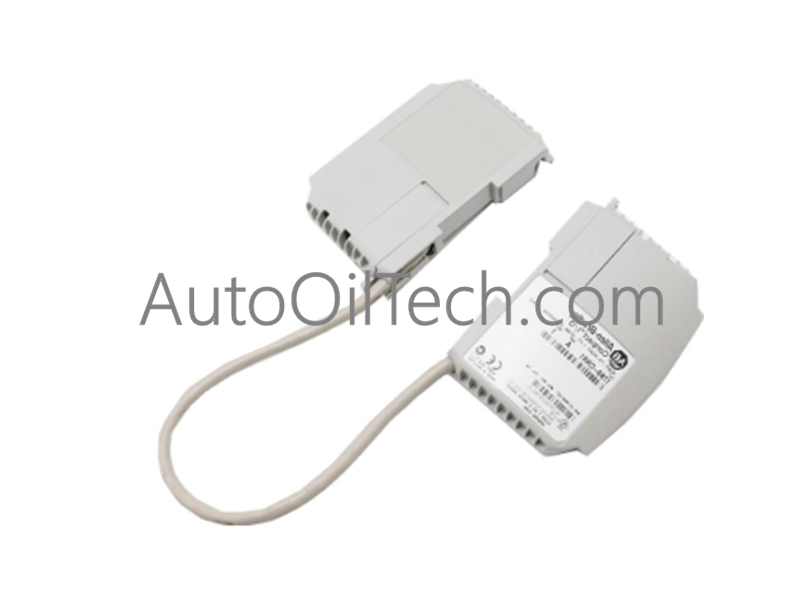

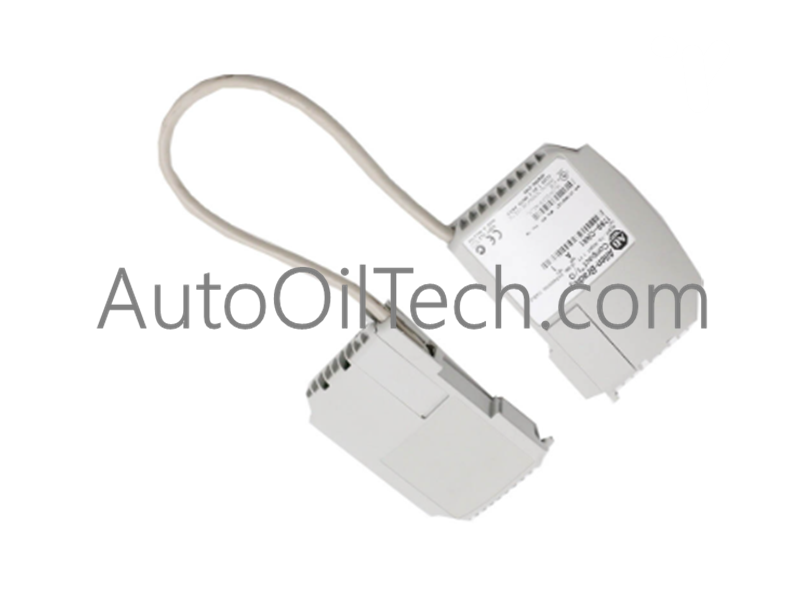

يعد الكابل 1769-CRR1 (1769-CRR1) كابل تمديد ناقل عالي الأداء مصمم لأنظمة Allen-Bradley CompactLogix و MicroLogix 1500. تم تصميم هذا الكابل المتخصص لتسهيل الاتصال من اليمين إلى اليمين بين بنكين منفصلين للإدخال/الإخراج، مما يسمح بزيادة مرونة النظام وتوسعه إلى ما وراء سكة DIN واحدة. بطول 1 قدم (305 ملم)، يعمل الكابل 1769-CRR1 كجسر موثوق به للاتصال وطاقة اللوحة الخلفية، مما يضمن التعرف على جميع الوحدات عبر كلا البنكين وتزويدها بالطاقة بواسطة وحدة التحكم.
المواصفات الفنية
النموذج / رقم الجزء:1769-CRR1
الشركة المصنعة: Rockwell Automation / Allen-Bradley
درجة حرارة التشغيل: من 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)
الوزن: 0.3 كجم (0.66 رطل)
الملحقات المتضمنة: أغطية إنهاء لسلامة الناقل
الميزات الهندسية الرئيسية
يعد الكابل 1769-CRR1 (1769-CRR1) مكونًا حيويًا لبنى التحكم المعقدة التي تتطلب تكوينات متعددة المستويات أو متعددة السكك الحديدية:
مرونة النظام المحسنة: يمكّن المهندسين من تقسيم محطة إدخال/إخراج عالية الكثافة إلى بنكين منفصلين، وهو أمر ضروري عندما تكون مساحة الخزانة محدودة عموديًا أو عندما يكون تجميع الوحدات منطقيًا مطلوبًا.
إنهاء الناقل المتكامل: يتضمن الكابل أغطية إنهاء مطلوبة للحفاظ على سلامة الإشارة عبر ناقل الوحدات الموسع، مما يمنع انعكاسات البيانات التي يمكن أن تسبب أخطاء في الاتصال.
معدل نقل تيار عالٍ: قادر على حمل ما يصل إلى 1.4 أمبير من تيار اللوحة الخلفية عند 24 فولت، مما يوفر طاقة كافية لتشغيل العديد من وحدات الإدخال/الإخراج في بنك التوسع الثانوي.
تصميم توصيل متين: مصمم لتحمل قسوة البيئات الصناعية، مما يضمن اتصالًا كهربائيًا آمنًا ومستقرًا بين واجهات الناقل عالية السرعة لوحدات الإدخال/الإخراج.
