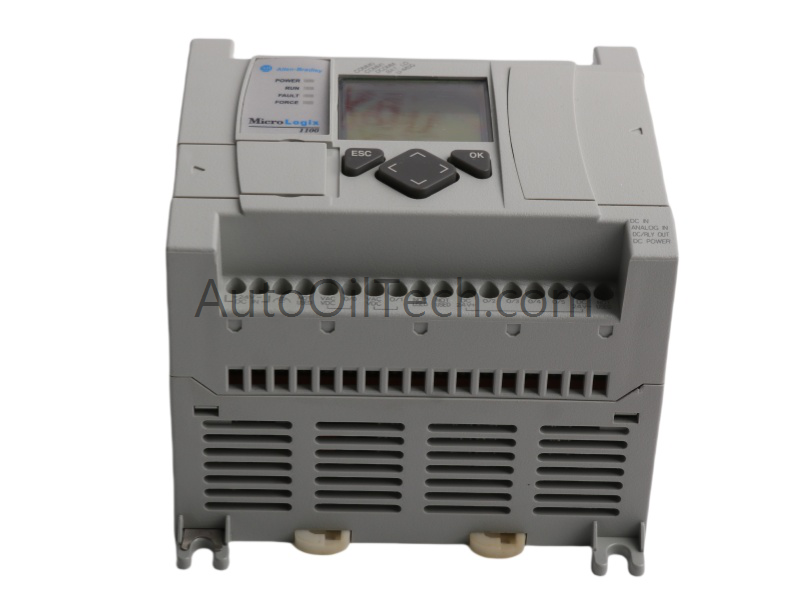

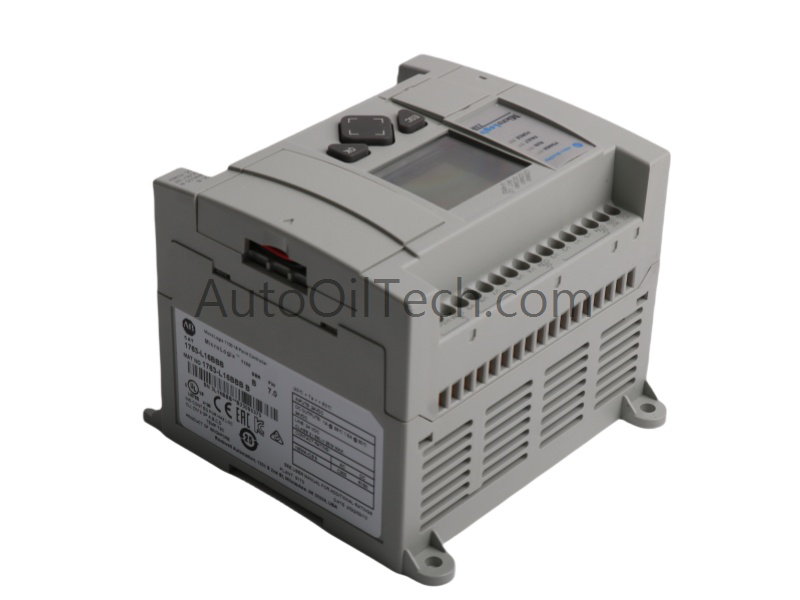

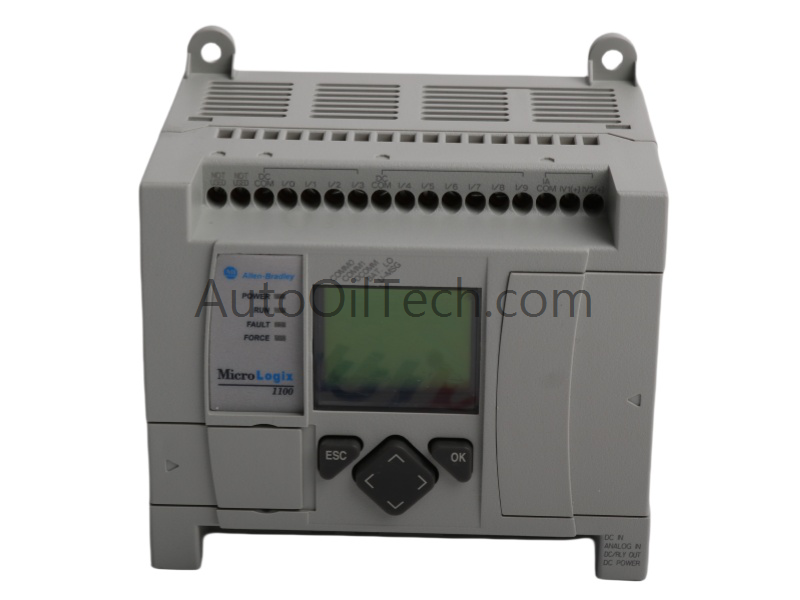

وحدة تحكم Allen Bradley 1763-L16BBB MicroLogix 1100 ذات 16 نقطة

وصف المنتج

وحدة التحكم MicroLogix 1100 من Allen-Bradley طراز 1763-L16BBB هي وحدة تحكم منطقية قابلة للبرمجة (PLC) صغيرة الحجم ومتعددة الاستخدامات، مصممة لتطبيقات الأتمتة الصغيرة والمتوسطة. بفضل منافذ الإدخال/الإخراج الرقمية والتناظرية والترحيلية المدمجة، بالإضافة إلى اتصال إيثرنت مدمج، توفر هذه الوحدة حلاً فعالاً من حيث التكلفة للتحكم في الآلات وأتمتة العمليات.

المواصفات الفنية

• رقم الموديل / رمز الطلب: 1763-L16BBB

• النوع: وحدة تحكم MicroLogix 1100 ذات 16 نقطة

• الشركة المصنعة: ألين برادلي (روكويل أوتوميشن)

• الحالة: جديد تماماً

• توافق النظام: وحدة التحكم المنطقية القابلة للبرمجة (PLC)

• نطاق المنتجات: مايكرولوجيكس 1100

• الوزن: 0.55 كجم

• الأبعاد: 14.5 × 12.6 × 9.5 سم

• رمز النظام المنسق: 8537101190

• المنشأ: الولايات المتحدة الأمريكية

• الحد الأدنى للطلب: وحدة واحدة

• حالة دورة الحياة: نشط (لم يتم إيقافه)

• مدة التوصيل: متوفر في المخزون، جاهز للشحن

• مصدر الطاقة: 24 فولت تيار مستمر (الفئة 2 SELV)

• المدخلات الرقمية: 10 × 24 فولت تيار مستمر

• مخرجات المرحل: 2 × (125 فولت تيار مستمر / 120-240 فولت تيار متردد)

• مخارج FET: 4 × 24 فولت تيار مستمر

• المدخلات التناظرية: 2 × 0-10 فولت تيار مستمر، بدقة 10 بت

• توسيع الذاكرة: يدعم وحدة الذاكرة 1763-MM1

• منافذ الاتصال: إيثرنت مدمج (10/100 ميجابت في الثانية)، RS-232 (DF1/DH485)، DeviceNet اختياري عبر 1761-NET-AIC

• الشاشة: شاشة LCD مدمجة للتشخيص والمراقبة

• سرعة التنفيذ: 1.56 مللي ثانية لكل تعليمة

• نطاق درجة حرارة التشغيل: من 0 درجة مئوية إلى +40 درجة مئوية

الميزات الرئيسية

• تكوين إدخال/إخراج ذو 16 نقطة مع مخارج رقمية وتناظرية ومرحلات ومخارج FET

• واجهة إيثرنت مدمجة للاتصال عالي السرعة والمراقبة عن بعد

• تصميم صغير الحجم لسهولة التركيب في لوحات التحكم

• شاشة LCD مدمجة للتشخيص وحل المشكلات في الوقت الفعلي

• ذاكرة قابلة للتوسيع لتلبية متطلبات التطبيقات المرنة

• أداء موثوق به في البيئات الصناعية مع مقاومة للصدمات والاهتزازات

سيناريوهات التطبيق

• أنظمة التحكم الآلي التي تتطلب وحدات تحكم منطقية قابلة للبرمجة (PLCs) صغيرة الحجم

• أتمتة التعبئة والتغليف ومناولة المواد

• التحكم في العمليات على نطاق صغير مع متطلبات إدخال/إخراج مختلطة

• تطبيقات الشركات المصنعة للمعدات الأصلية التي تحتاج إلى حلول PLC فعالة من حيث التكلفة

التعليمات

س: كم عدد نقاط الإدخال/الإخراج التي يدعمها جهاز 1763-L16BBB؟ ج: يوفر 16 نقطة: 10 مداخل رقمية، ومخرجين مرحليين، و4 مخارج FET، ومدخلين تناظريين.

س: هل يدعم جهاز التحكم اتصال الإيثرنت؟ ج: نعم، فهو يتضمن منفذ إيثرنت مدمج بسرعة 10/100 ميجابت في الثانية للتكامل السلس.

س: هل يمكن توسيع الذاكرة؟ ج: نعم، يدعم وحدة الذاكرة 1763-MM1 لسعة تخزين إضافية.
