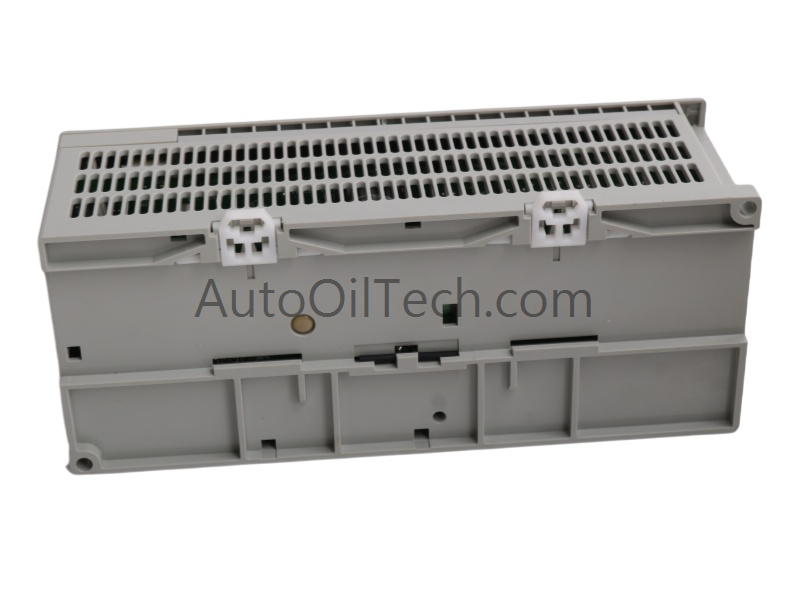

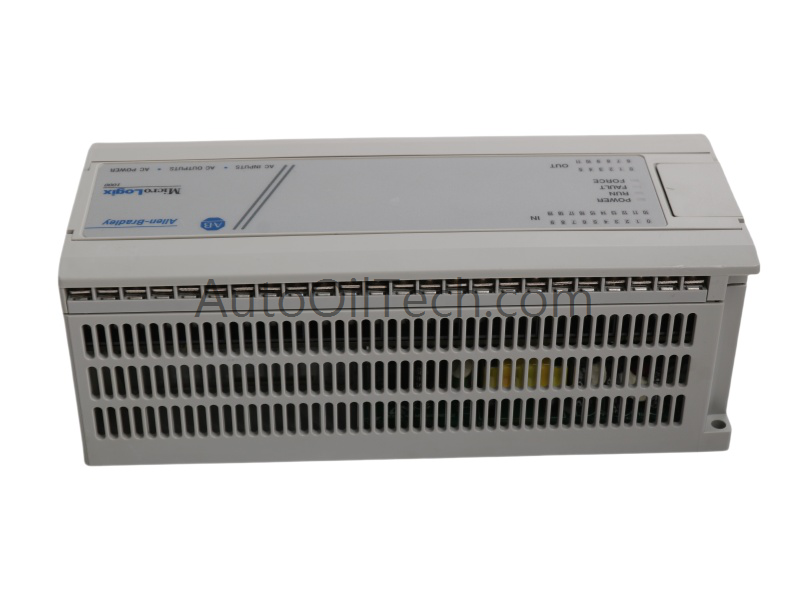

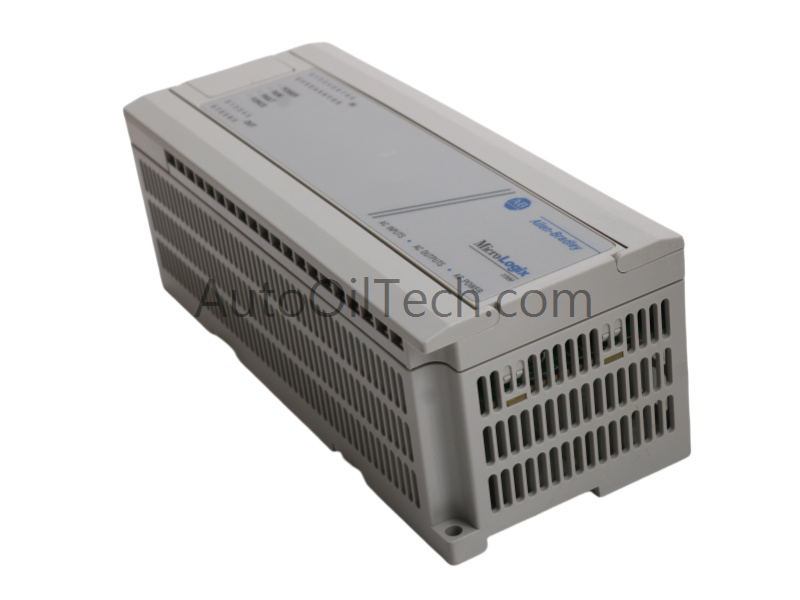

وحدة تحكم ألين برادلي 1761-L32AWA مايكرولوجيكس 1000

وصف المنتج

وحدة التحكم MicroLogix 1000 من Allen-Bradley طراز 1761-L32AWA هي وحدة تحكم منطقية قابلة للبرمجة (PLC) صغيرة الحجم وموثوقة، مصممة لمهام الأتمتة الصغيرة. بفضل مداخل التيار المتردد المدمجة ومخارج المرحلات، توفر هذه الوحدة تحكمًا فعالًا من حيث التكلفة لمصنعي المعدات الأصلية وصيانة الأنظمة القديمة.

المواصفات الفنية

• رقم الموديل / رمز الطلب: 1761-L32AWA

• النوع: وحدة تحكم MicroLogix 1000

• الشركة المصنعة: ألين برادلي (روكويل أوتوميشن)

• الحالة: جديد تماماً

• توافق النظام: وحدة التحكم المنطقية القابلة للبرمجة (PLC)

• نطاق المنتجات: مايكرولوجيكس 1000

• الوزن: 0.5 كجم

• الأبعاد: 10.2 × 7.6 × 20.3 سم

• رمز النظام المنسق: 8537101190

• المنشأ: الولايات المتحدة الأمريكية

• الحد الأدنى للطلب: وحدة واحدة

• حالة دورة الحياة: تم إيقاف الإنتاج (30 يونيو 2016)

• مدة التسليم: متوفر في المخزون (مع توفر الدعم الفني القديم)

• المدخلات: 20 × 120 فولت تيار متردد

• المخارج: 12 × مخرج مرحل (24-240 فولت تيار متردد/مستمر)

• الذاكرة: 1 كيلوبايت من نوع EEPROM، تدعم 737 تعليمة

• زمن التنفيذ: 1.56 مللي ثانية لكل تعليمة

• مصدر الطاقة: 120/240 فولت تيار متردد

• خيارات التركيب: تركيب على سكة DIN أو لوحة (يلزم وجود مسافة 2 بوصة)

• منافذ الاتصال: RS-232 (بروتوكولات DF1/DH485)، وDeviceNet اختياري عبر 1761-NET-AIC

• الأسلاك: أسلاك صلبة من 14 إلى 22 AWG، وأسلاك مجدولة من 16 إلى 22 AWG

• مقاومة الصدمات: 7-9 غرامات حسب طريقة التركيب

• نطاق درجة حرارة التشغيل: من 0 درجة مئوية إلى +40 درجة مئوية

الميزات الرئيسية

• وحدة تحكم منطقية قابلة للبرمجة صغيرة الحجم مزودة بمداخل تيار متردد مدمجة ومخارج مرحلات

• سرعة تنفيذ عالية للعمليات المنطقية الأساسية (المؤقتات، العدادات، مسجلات الإزاحة)

• خيارات تركيب مرنة للمناطق غير الخطرة والمناطق المصنفة ضمن الفئة 1 القسم 2

• اتصال RS-232 لتوصيل واجهة المستخدم الرسومية/نظام التحكم الإشرافي وجمع البيانات

• إمكانية دمج DeviceNet لتوسيع نطاق الشبكة

• أداء موثوق في التعبئة والتغليف، ومناولة المواد، والتحكم البسيط في العمليات

• حل فعال من حيث التكلفة لمصنعي المعدات الأصلية وصيانة الأنظمة القديمة

سيناريوهات التطبيق

• مشاريع الأتمتة الصغيرة التي تتطلب تحكمًا منفصلاً

• أنظمة التعبئة والتغليف ومناولة المواد

• أنظمة قديمة تحتاج إلى استبدال وحدات MicroLogix 1000

• تطبيقات مصنعي المعدات الأصلية التي تتطلب وحدات تحكم منطقية قابلة للبرمجة (PLCs) صغيرة الحجم تعتمد على المرحلات

التعليمات

س: كم عدد المدخلات والمخرجات التي يدعمها جهاز 1761-L32AWA؟ ج: يوفر 20 مدخل تيار متردد و12 مخرج مرحل.

س: هل لا يزال هذا الجهاز قيد الإنتاج؟ ج: لا، لقد تم إيقاف إنتاجه في 30 يونيو 2016، ولكنه لا يزال متاحًا كمخزون قديم.

س: ما هو البرنامج المستخدم للبرمجة؟ ج: RSLogix 500، مع كابلات سلسلة 1761-CBL للاتصال.
