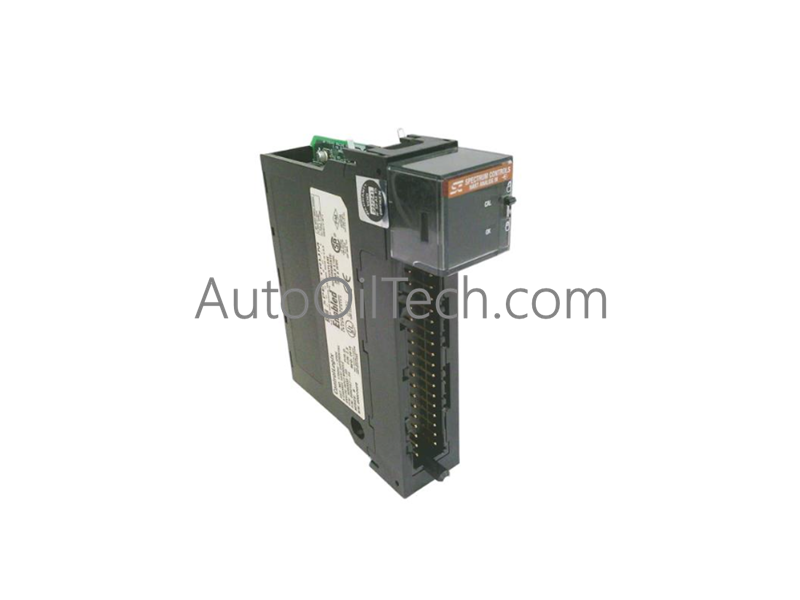

يعمل Allen-Bradley 1756SC-IF8H، والمفهرس أيضًا باسم 1756SC-IF8H وحدة الإدخال التناظرية، كعنصر أجهزة مخصص للحصول على إشارات تناظرية من 8 قنوات ومعالجة تمرير بروتوكول HART ضمن مجموعات رفوف ControlLogix.
المواصفات الفنية للأجهزة
المعلمة
المواصفات
النموذج
1756SC-IF8H
العلامة التجارية
ألين برادلي
الأصل
الولايات المتحدة الأمريكية / معيار التصنيع العالمي
يعالج 1756SC-IF8H ثماني إشارات إدخال تناظرية مع الحفاظ على إرسال بيانات رقمية HART متزامنة عبر شبكات ControlLogix EtherNet/IP المحددة مسبقًا. من خلال توجيه متغيرات جهاز حقل HART الديناميكية إلى ذاكرة وحدة التحكم دون مقاطعة دورات التحويل التناظري الأساسية، تدعم الوحدة التشخيص الرقمي المستمر للأجهزة. تنفذ واجهة الناقل الداخلية روتينات تحويل عالية التردد مع الحفاظ على سرعة اتصال الناقل الخلفي عبر فتحات الهيكل المجاورة.
الأسئلة المتداولة
س: هل يدعم 1756SC-IF8H الإدخال والإزالة عبر الإنترنت (RIOU/التبديل السريع) في هيكل ControlLogix؟
ج: نعم. تدعم الوحدة الإزالة والإدخال أثناء التشغيل (RIUP) في لوحات ControlLogix الخلفية، مما يسمح بالاستبدال دون مقاطعة طاقة الهيكل أو تشغيل الوحدات المجاورة.
س: هل يمكن قراءة بيانات تشخيص HART في وقت واحد مع إشارات الإدخال التناظرية الأساسية 4-20 مللي أمبير؟
ج: نعم. يلتقط 1756SC-IF8H إشارات تناظرية 4-20 مللي أمبير مع استخراج تدفقات بيانات HART FSK الرقمية بالتوازي عبر جميع القنوات الثماني.
إرشادات التركيب الميداني
تحقق من مواضع المفاتيح الخلفية على فتحة هيكل ControlLogix قبل إدخال الوحدة.
قم بمحاذاة أدلة لوحة الدائرة العلوية والسفلية لـ 1756SC-IF8H مع قضبان فتحة الهيكل.
ادفع الوحدة في الفتحة حتى تثبت المزاليج العلوية والسفلية في مكانها بإحكام.
قم بتوصيل الأسلاك الميدانية بالكتلة الطرفية القابلة للإزالة (RTB) المتوافقة، مع ضمان تأريض درع مناسب عند عروة تأريض الغلاف.
قم بتنزيل ملف تعريف الوحدة المحدث وعلامات التكوين إلى وحدة التحكم ControlLogix باستخدام بيئة Studio 5000 / RSLogix 5000.
