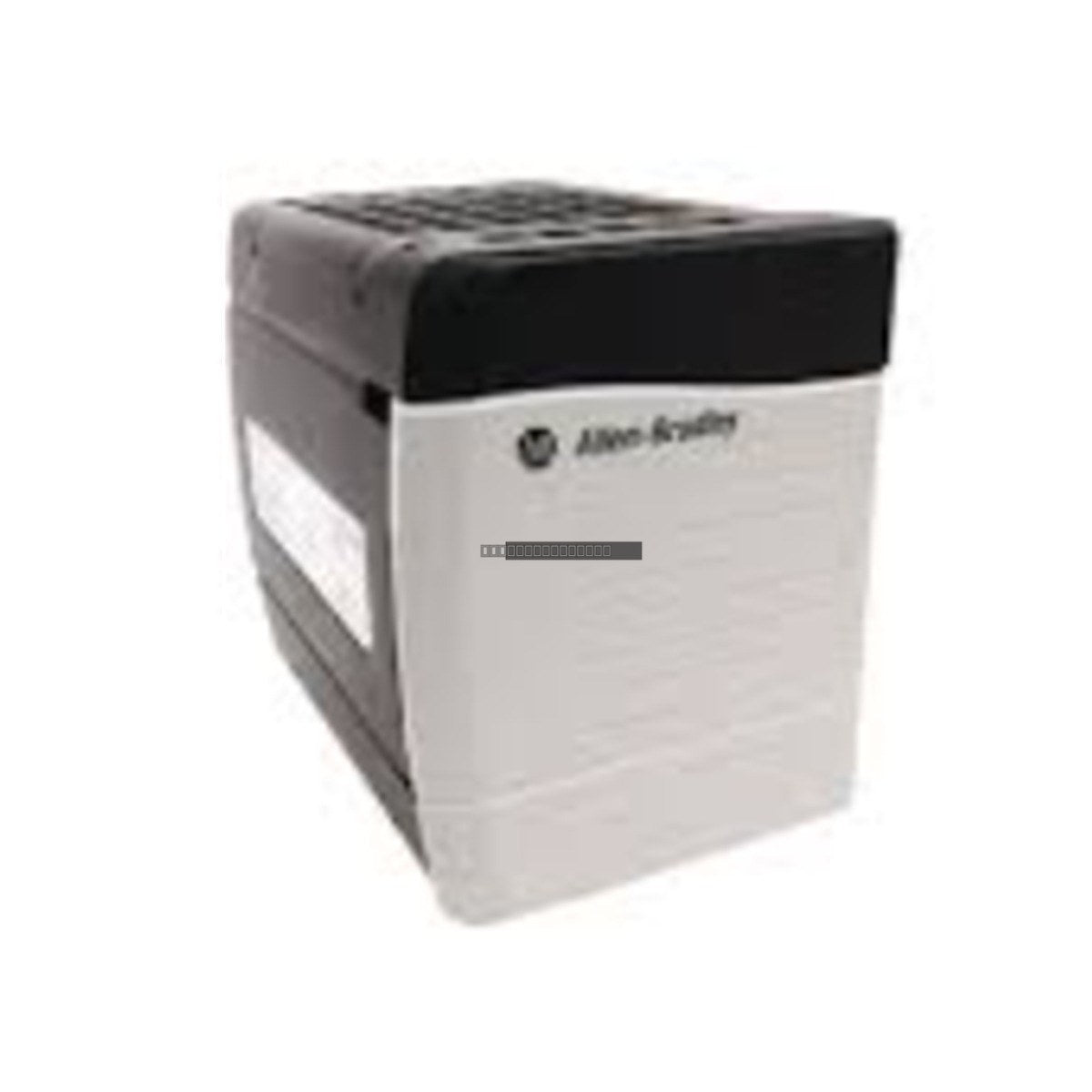

وحدة تزويد الطاقة Allen-Bradley 1756-PB72 ControlLogix بجهد 24 فولت تيار مستمر

الوصف

Allen-Bradley 1756-PB72 عبارة عن وحدة إمداد طاقة تيار مستمر قياسية مصممة لمنصة ControlLogix. توفر توزيعًا موثوقًا للطاقة لهيكل ControlLogix، مما يضمن التشغيل المستقر لوحدة المعالجة المركزية ووحدات الإدخال/الإخراج ومحولات الاتصال داخل الحامل. تم تصميم هذه الوحدة للبيئات الصناعية التي تتطلب مصدر إدخال تيار مستمر بجهد 24 فولت.

الميزات

• مصمم خصيصًا لنظام هيكل Allen-Bradley ControlLogix.
• يدعم نطاق جهد إدخال 18-32 فولت تيار مستمر.
• يوفر خرج طاقة 75 واط عند 60 درجة مئوية.
• تصميم قوي يثبت على الهيكل لتركيب آمن.
• حماية مدمجة ضد تقلبات جهد الإدخال.

المواصفات الفنية

إرشادات التركيب

• تأكد من إيقاف تشغيل هيكل ControlLogix قبل تركيب أو إزالة وحدة مصدر الطاقة.
• ادفع الوحدة إلى فتحة مصدر الطاقة المخصصة على الجانب الأيسر من الهيكل حتى تستقر تمامًا.
• أحكم ربط براغي التثبيت لضمان اتصال آمن وتأريض مناسب للهيكل.
• استخدم مقاييس أسلاك مناسبة لأطراف إدخال التيار المستمر لمنع انخفاض الجهد وارتفاع درجة الحرارة.
• حافظ على مسافة كافية حول الوحدة للسماح بتدفق الهواء والتبريد المناسبين، حيث تم تصنيف الوحدة للأداء حتى 60 درجة مئوية.
• تجنب توجيه كابلات التيار المتردد عالية الجهد بالقرب من أسلاك إدخال التيار المستمر لتقليل التداخل الكهرومغناطيسي (EMI).

الأسئلة الشائعة

هل 1756-PB72 متوافق مع جميع هياكل ControlLogix؟

نعم، تم تصميم مصدر الطاقة هذا ليكون متوافقًا مع هياكل ControlLogix القياسية، شريطة أن يكون الهيكل يحتوي على الفتحة المناسبة لوحدة مصدر الطاقة.

ما هي الوظيفة الأساسية لهذه الوحدة؟

يحول 1756-PB72 طاقة الإدخال 24 فولت تيار مستمر إلى الفولتية الضرورية التي يتطلبها اللوحة الخلفية لتشغيل الوحدات المثبتة في حامل ControlLogix.
