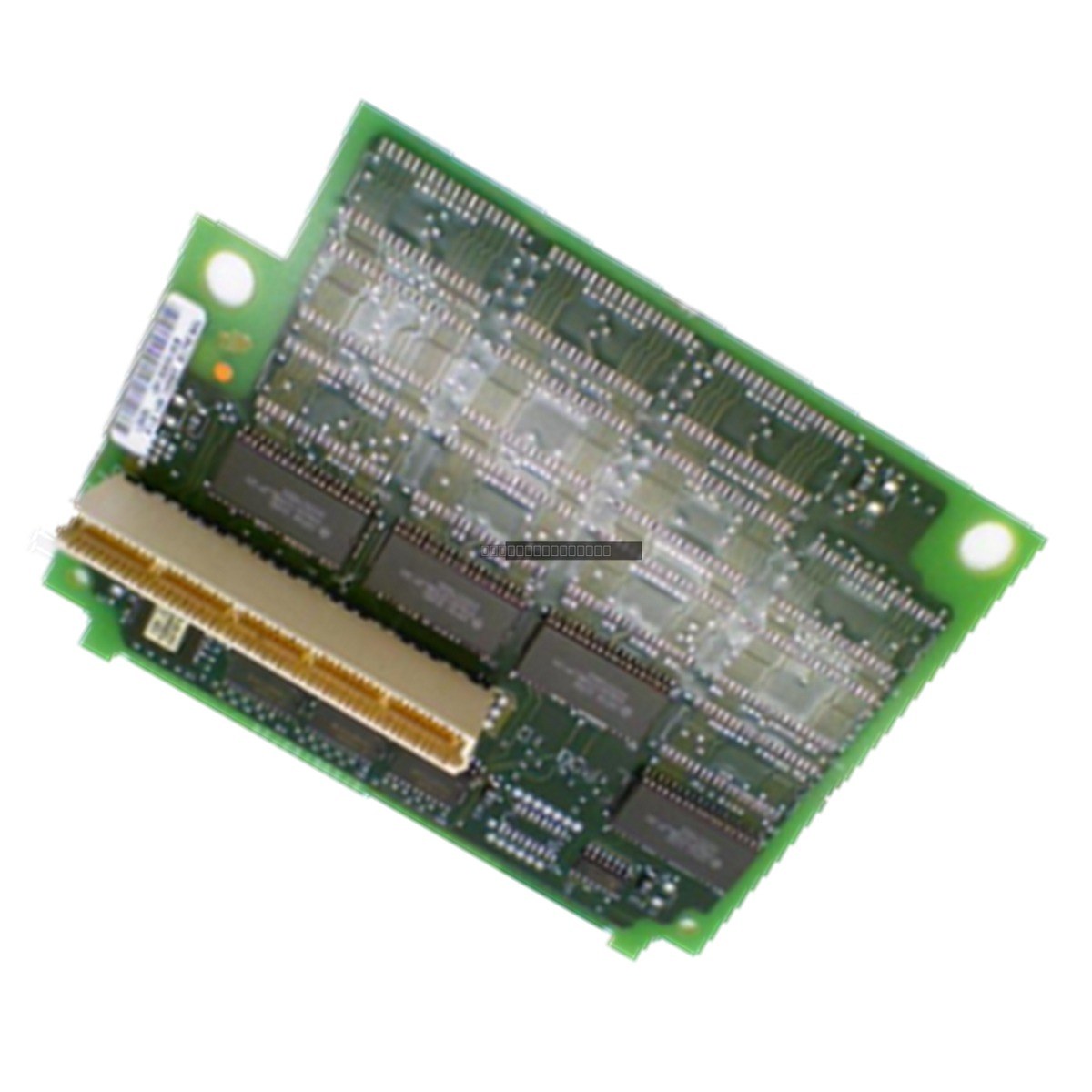

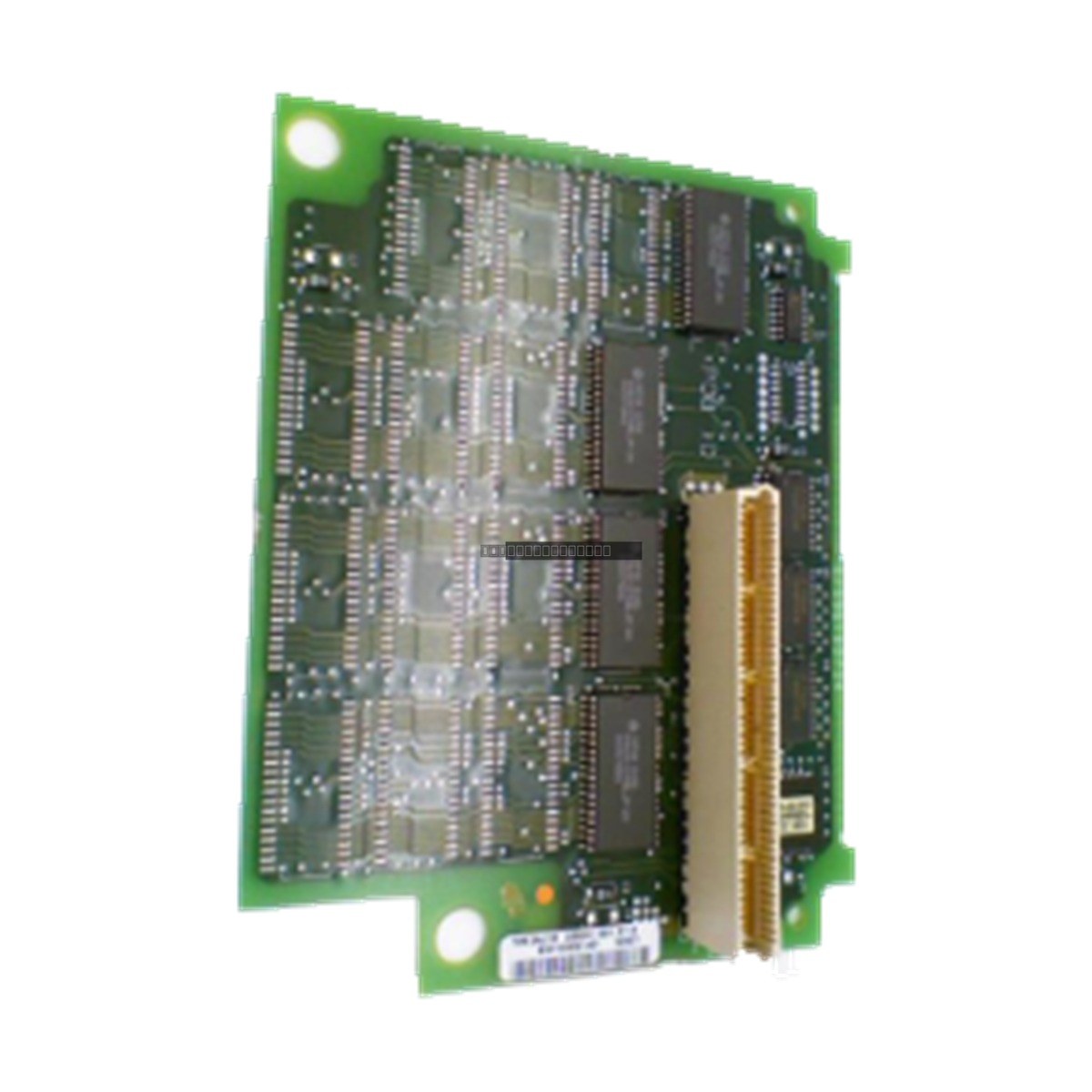

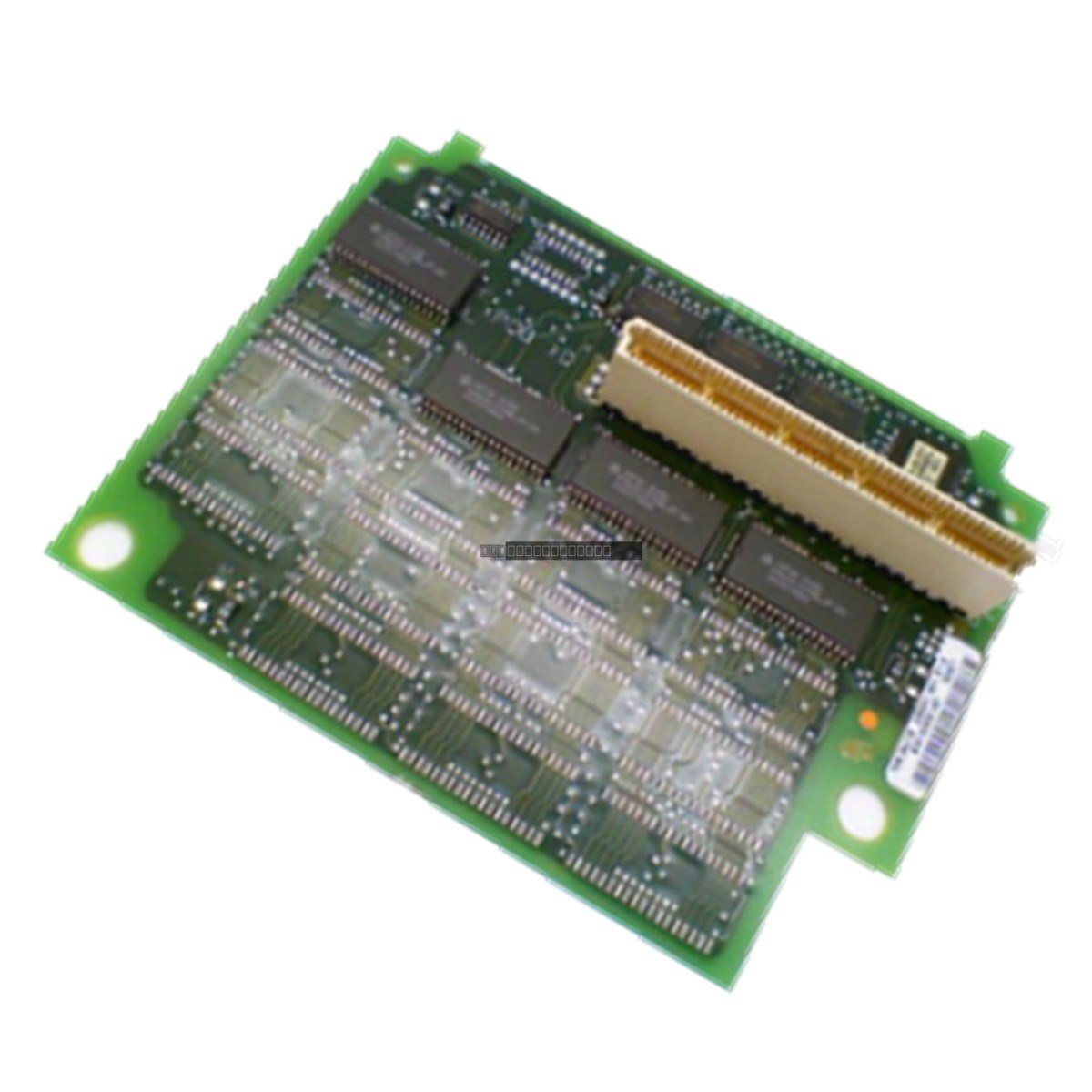

Allen-Bradley 1756-M14 هو وحدة ذاكرة داخلية توسعية متخصصة مصممة لمنصة أتمتة ControlLogix. من خلال استخدام ذاكرة الوصول العشوائي الديناميكية عالية السرعة (DRAM)، توفر هذه الوحدة امتداد الذاكرة المتطايرة الضروري لدعم برامج التحكم الأكبر ومجموعات التعليمات المعقدة ومصفوفات البيانات الموسعة. تم تصميمها للتكامل السلس في هياكل الشاسيه القياسية ControlLogix، مما يسمح بقابلية توسيع النظام دون الحاجة إلى استبدال المعالج بالكامل.
الميزات
هندسة DRAM عالية الكثافة للوصول إلى البيانات بزمن انتقال منخفض.
تصميم مدمج بفتحة واحدة لاستغلال فعال للشاسيه.
استهلاك طاقة منخفض للغاية، مما يقلل من انبعاث الحرارة داخل الحاوية.
ترشيح ضوضاء كهربائية قوي وحماية من الاندفاعات الكهربائية.
مصمم لبيئات صناعية عالية الاهتزاز والصدمات.
التطبيقات
تعتبر هذه الوحدة مثالية للبيئات الصناعية التي تتطلب سعة ذاكرة متزايدة لشبكات التحكم الموزعة، وأتمتة خطوط التجميع عالية السرعة، وحلقات العمليات المعقدة حيث قد تصل حدود ذاكرة المعالج القياسية.
المواصفات الفنية
النموذج
1756-M14
نوع الذاكرة
DRAM
تيار اللوحة الخلفية (5 فولت تيار مستمر)
0.03 أمبير
تيار اللوحة الخلفية (24 فولت تيار مستمر)
0 أمبير
تبديد الطاقة
0.15 وات
جهد العزل
30 فولت مستمر
مناعة الاندفاع
2 كيلو فولت بين الخطوط
مناعة التفريغ الكهروستاتيكي (ESD)
6 كيلو فولت تلامس
الاهتزاز أثناء التشغيل
2 جرام عند 10 إلى 500 هرتز
الصدمة أثناء التشغيل
30 جرام
الصدمة أثناء عدم التشغيل
50 جرام
الرطوبة
5% إلى 95% بدون تكثف
إرشادات التثبيت
تأكد من فصل الطاقة عن شاسيه ControlLogix قبل تثبيت الوحدة أو إزالتها.
امسك الوحدة من حوافها لمنع تلف التفريغ الكهروستاتيكي (ESD) للمكونات الحساسة.
قم بمحاذاة الوحدة بعناية مع قضبان توجيه الشاسيه وتأكد من تثبيتها بالكامل في موصل اللوحة الخلفية.
ثبت الوحدة باستخدام آليات الإغلاق العلوية والسفلية لضمان التأريض السليم ومقاومة الاهتزاز.
تحقق من عدم تثبيت الوحدة في بيئة تتجاوز نطاقات درجة الحرارة أو الرطوبة المحددة.
الأسئلة الشائعة
هل تتطلب هذه الوحدة طاقة خارجية؟ لا، تسحب الوحدة 1756-M14 كل الطاقة المطلوبة مباشرة من اللوحة الخلفية لشاسيه ControlLogix.
هل هذه الوحدة متوافقة مع جميع معالجات ControlLogix؟ تم تصميم الوحدة 1756-M14 لمنصة ControlLogix؛ يرجى التحقق من توافق البرامج الثابتة ومراجعة الأجهزة الخاصة بالمعالج الخاص بك في الوثائق الفنية الرسمية لـ Allen-Bradley.
