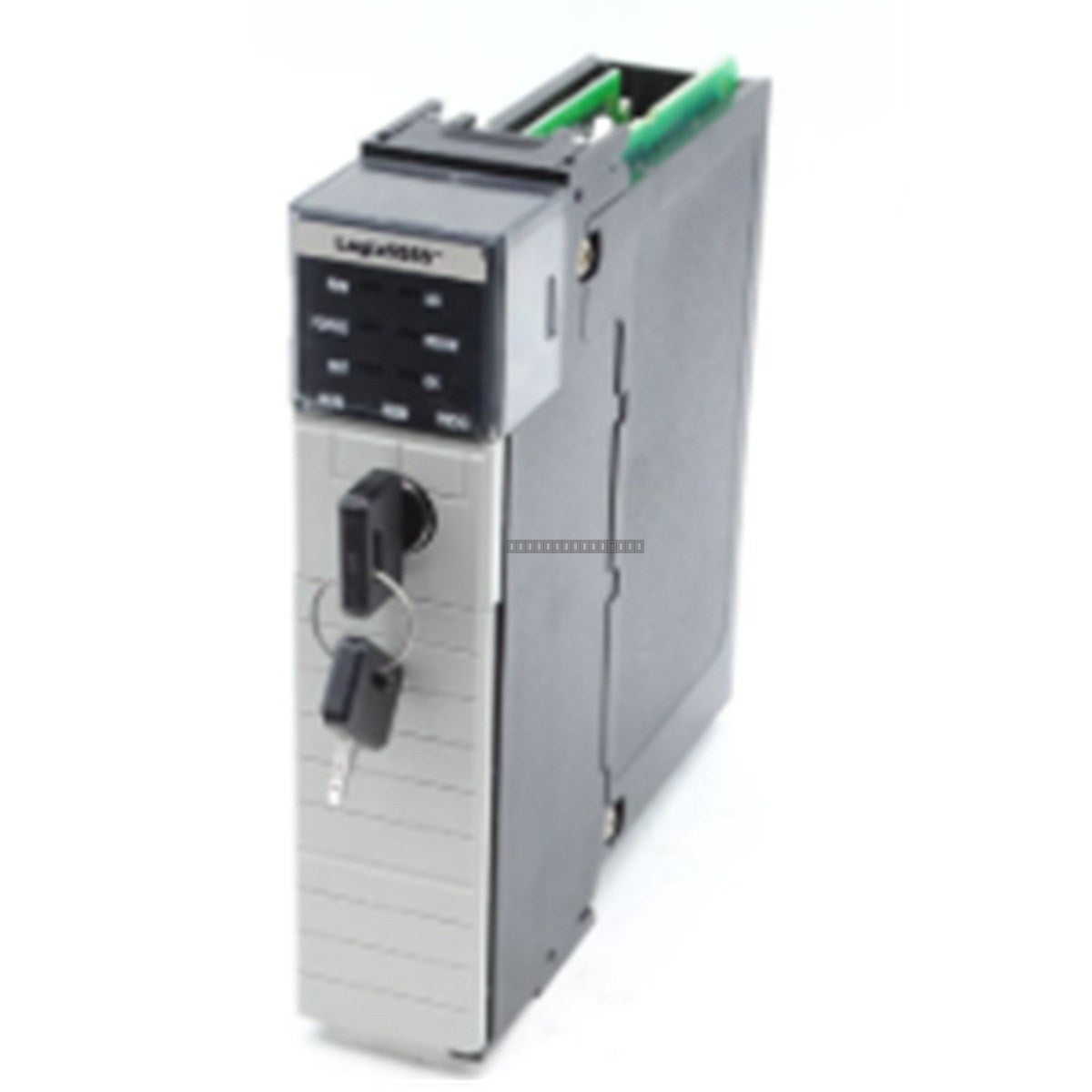

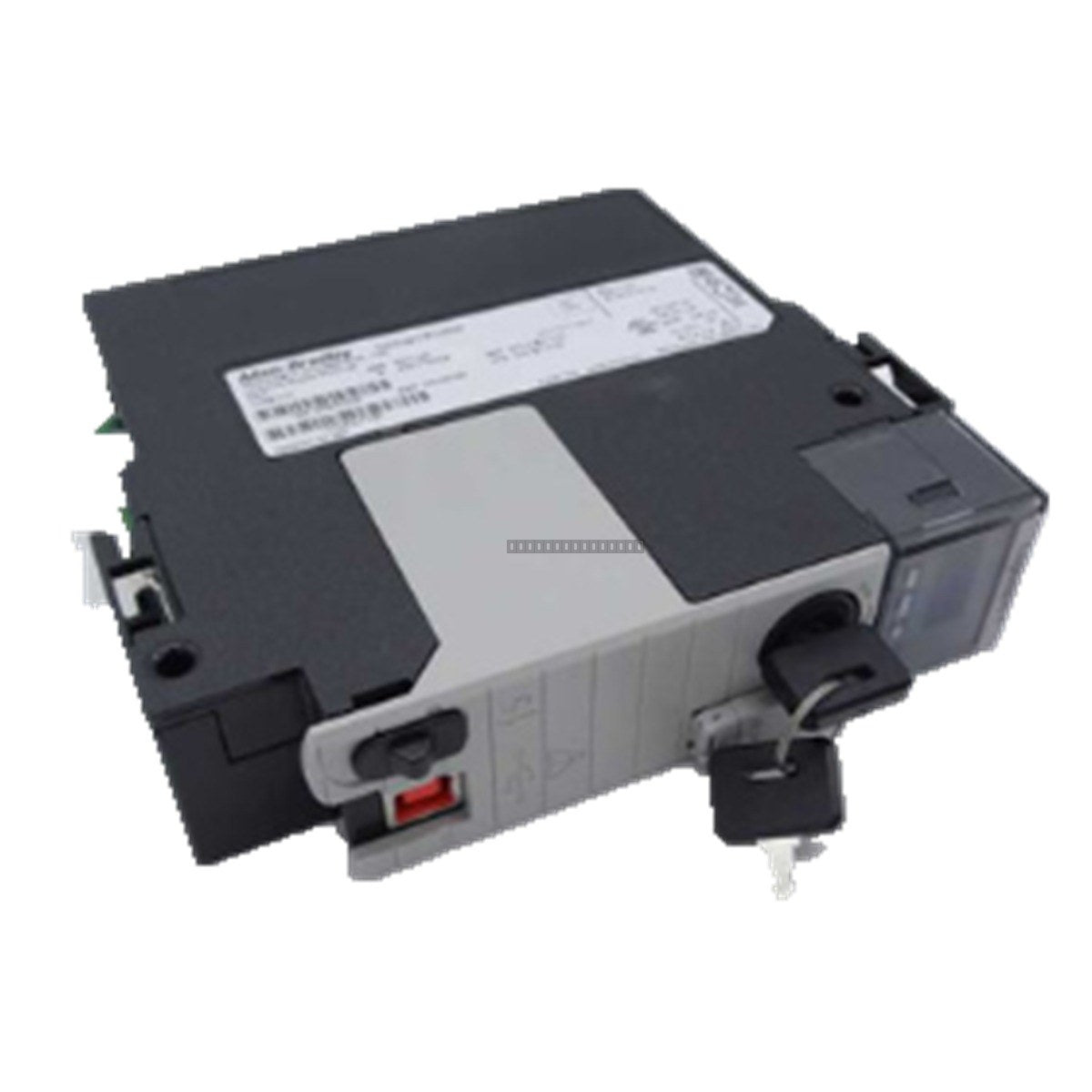

وحدة 1756-L71/B (1756L71B) هي وحدة تحكم أتمتة قابلة للبرمجة عالية الأداء مصممة لمنصة Allen-Bradley ControlLogix. تم تصميم وحدة المنطق من السلسلة B هذه لتنفيذ مهام الأتمتة المنفصلة المعقدة، والتحكم في الحركة متعدد المحاور، ومهام العمليات عالية السرعة عبر الشبكات الصناعية الموزعة. توفر معالجة حتمية للبيئات الصعبة، بما في ذلك تصنيع السيارات، وتكرير البترول، والبنية التحتية البلدية. تستخدم الوحدة تقنية تخزين الطاقة المتقدمة، مما يلغي الحاجة إلى البطاريات الداخلية التقليدية ويقلل من متطلبات الصيانة على المدى الطويل.
الميزات
هندسة معالجة عالية السرعة تدعم ما يصل إلى 32 مهمة تحكم مستقلة.
منفذ USB 2.0 مدمج على اللوحة الأمامية للتكوين المحلي والتشخيص وتحديثات البرامج الثابتة.
اتصال قابل للتطوير يدعم ما يصل إلى 500 اتصال تحكم متزامن.
تكامل سلس مع EtherNet/IP و ControlNet و DeviceNet و Data Highway Plus عبر اللوحة الخلفية.
محسّن لاستهلاك منخفض للطاقة وكفاءة حرارية عالية في التكوينات المثبتة على الرف.
التطبيقات
وحدة التحكم هذه مناسبة للأتمتة الصناعية واسعة النطاق، بما في ذلك:
خطوط التجميع والتصنيع الآلية.
التحكم في العمليات في مرافق معالجة المياه والصرف الصحي.
تطبيقات التحكم في الحركة المعقدة ومنطق التحكم المنفصل عالي السرعة.
أنظمة التحكم الموزعة التي تتطلب اتصالاً شبكيًا عاليًا.
المواصفات الفنية
النموذج
1756-L71/B
السلسلة
B
مهام وحدة التحكم
32
أقصى عدد من الاتصالات
500
منفذ الاتصال
1 × USB 2.0
سحب التيار (1.2 فولت تيار مستمر)
5 مللي أمبير
سحب التيار (5.1 فولت تيار مستمر)
800 مللي أمبير
تبديد الطاقة
2.5 واط
التبديد الحراري
8.5 وحدة حرارية بريطانية/ساعة
جهد العزل
30 فولت مستمر
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى 85 درجة مئوية
إرشادات التثبيت
تأكد من تأريض هيكل ControlLogix بشكل صحيح قبل تثبيت الوحدة.
أوقف تشغيل الهيكل قبل إدخال وحدة التحكم أو إزالتها لمنع حدوث قوس كهربائي أو تلف دبابيس اللوحة الخلفية.
تأكد من وجود تدفق هواء كافٍ داخل الخزانة؛ حافظ على مسافة حول الوحدة لمنع ارتفاع درجة الحرارة.
استخدم كابلات محمية لواجهات الاتصال لتقليل التداخل الكهرومغناطيسي في البيئات الصناعية عالية الضوضاء.
تعامل بعناية لمنع تلف المكونات الداخلية بسبب التفريغ الكهربائي الساكن (ESD).
الأسئلة الشائعة
هل تتطلب هذه الوحدة بطارية؟
لا، تستخدم وحدة 1756-L71/B تقنية تخزين الطاقة المتقدمة، مما يلغي متطلبات الصيانة المرتبطة بالبطاريات الداخلية التقليدية.
هل يمكن استخدام وحدة التحكم هذه للتحكم في الحركة؟
نعم، وحدة 1756-L71/B قادرة على التعامل مع مسارات الحركة متعددة المحاور كجزء من قدرات البرمجة متعددة التخصصات.
