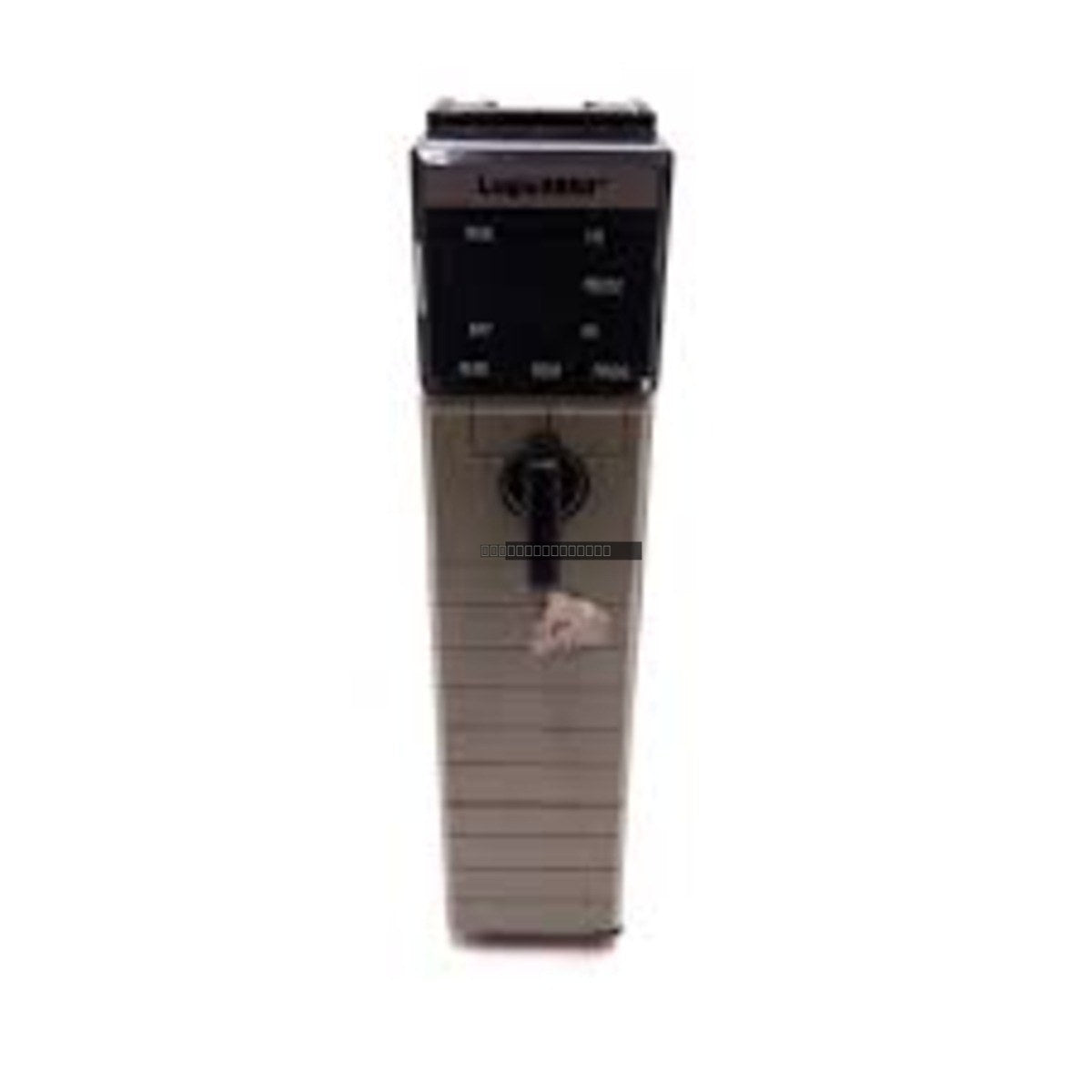

Allen-Bradley 1756-L55M16 هو وحدة تحكم ControlLogix Logix5555 مصممة لتطبيقات الأتمتة الصناعية عالية الأداء. تتميز وحدة المعالجة هذه بذاكرة مدمجة بسعة 7.5 ميجابايت، مما يوفر قدرات معالجة قوية لمهام التحكم المعقدة. يتكون الطراز 1756-L55M16 من وحدة معالجة أساسية 1756-L55 مقترنة بلوحة ذاكرة 1756-M16. وكجزء من منصة ControlLogix، فإنه يدعم مجموعة واسعة من تكوينات الإدخال/الإخراج والمعالجة عالية السرعة، مما يجعله مناسبًا لبيئات التصنيع والتحكم في العمليات المتطلبة.
الميزات
هندسة معالج Logix5555 لتنفيذ موثوق لمنطق التحكم.
سعة ذاكرة مدمجة تبلغ 7.5 ميجابايت لتخزين البرامج ومعالجة البيانات.
دعم الإدخال/الإخراج عالي الكثافة، قادر على إدارة ما يصل إلى 128,000 نقطة إدخال/إخراج.
مُحسّن لأوقات مسح البرامج السريعة التي تبلغ 0.08 مللي ثانية.
مصمم للتكامل السلس في اللوحة الخلفية لـ ControlLogix.
المواصفات الفنية
طراز المنتج
1756-L55M16
نوع المعالج
Logix5555
الذاكرة
7.5 ميجابايت
السعة القصوى للإدخال/الإخراج
128,000
الحد الأقصى للمدخلات التناظرية
4,000
الحد الأقصى للمخرجات التناظرية
2,000
وقت مسح البرنامج
0.08 مللي ثانية
تيار اللوحة الخلفية (5 فولت تيار مستمر)
1.23 أمبير
تصنيف الاهتزاز
10-500 هرتز
إرشادات التثبيت
تأكد من إيقاف تشغيل هيكل ControlLogix قبل إدخال أو إزالة الوحدة 1756-L55M16 لمنع التلف الكهربائي.
يجب تثبيت الوحدة بإحكام في فتحة الهيكل وتأمينها باستخدام مشابك التثبيت العلوية والسفلية.
حافظ على التهوية المناسبة في خزانة التحكم لضمان عمل الوحدة ضمن نطاقات درجة الحرارة الموصى بها.
راقب احتياطات ESD (التفريغ الكهربائي الساكن) القياسية عند التعامل مع الوحدة لحماية المكونات الداخلية الحساسة.
تأكد من أن مصدر طاقة اللوحة الخلفية مُحدّد الحجم بشكل صحيح للتعامل مع سحب التيار البالغ 1.23 أمبير لهذا المعالج.
الأسئلة الشائعة
هل لا يزال الطراز 1756-L55M16 قيد الإنتاج؟
لا، تم إيقاف إنتاج الطراز 1756-L55M16 رسميًا من قبل الشركة المصنعة في مارس 2011. وهو متاح عادةً عبر قنوات الفائض أو التجديد لصيانة الأنظمة القديمة.
مما يتكون الطراز 1756-L55M16؟
هذه الوحدة هي مزيج من وحدة المعالج الأساسية 1756-L55 ولوحة توسيع الذاكرة 1756-M16.
