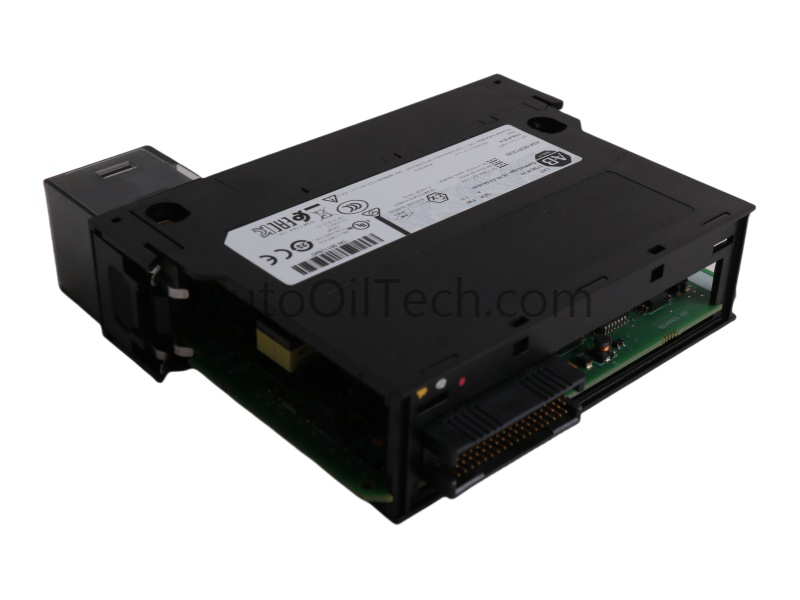

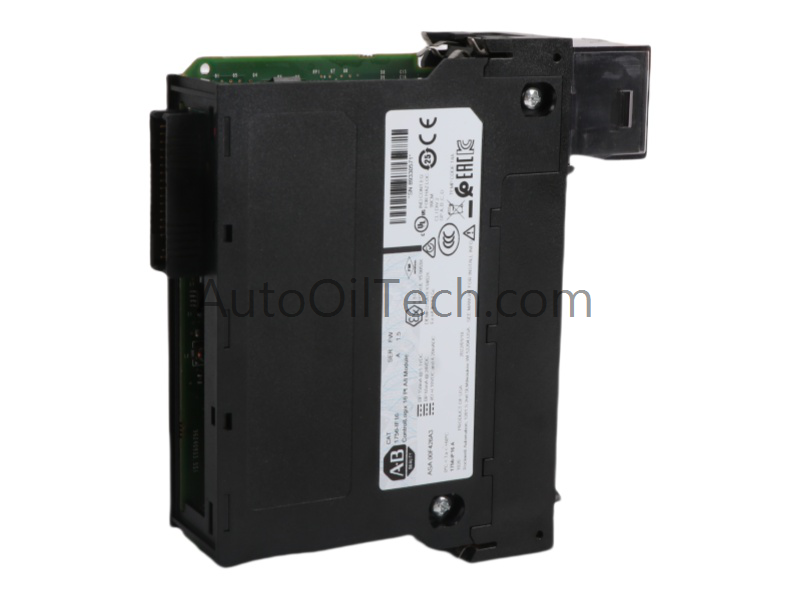

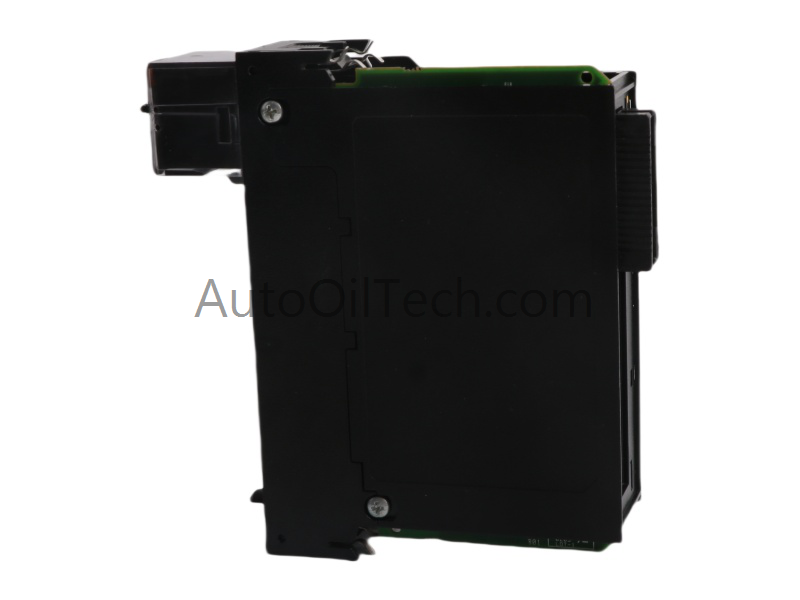

وحدة الإدخال التناظري Allen-Bradley 1756-IF16K هي حل إدخال عالي الأداء لمنصة ControlLogix، مصممة لتوفير معالجة دقيقة للإشارات التناظرية في مجال الأتمتة الصناعية. وبفضل دعمها لنطاقات إدخال متعددة ودقة 16 بت، تضمن هذه الوحدة الحصول على بيانات دقيقة للتطبيقات الحيوية مثل التحكم في العمليات، ومراقبة المحركات، والتغذية الراجعة الديناميكية للنظام.
المواصفاتالفنية
المعلمة
تفاصيل
رقمالموديل
1756-IF16K
الشركة المصنعة
ألين برادلي(روكويلأوتوميشن)
نوعالمنتج
وحدةالإدخالالتناظري
مجموعةالمنتجات
ControlLogix
حالة
علامة تجاريةجديدة
التوافر
فيالأوراق المالية
الحد الأدنىلكميةالطلب
1
وزن
0.35كجم
أبعاد
23.3×18.3×5.3سم
أصل
الولايات المتحدة الأمريكية
توافقالنظام
وحدة التحكم المنطقية القابلة للبرمجة (PLC)
رمز النظامالمنسق
8537101190
حالةدورة الحياة
نشيط
قنواتالإدخال
16طرفًا أحاديًاأو8أطراف تفاضلية
نطاقاتالإدخال
±10.25فولت،0–5.125فولت،0–10.25فولت
دقة
16 بت
تبديدالطاقة
3.9واط(وضع التيار)،2.3واط(وضع الجهد)
تياراللوحة الخلفية
150مللي أمبيرعند5فولت،65مللي أمبيرعند24فولت
كتلطرفية
1756-TBCH،1756-TBS6Hقابلة للإزالة
الشهادات
معايير UL وCEوالمعاييرالصناعية
أبرز الميزاتالوظيفية
يدعم نطاقات إدخال متعددة لضمان التوافق مع أجهزة الاستشعار وأجهزة الإرسال المتنوعة.
تضمن دقة 16 بت الحصول على البيانات بدقة عالية.
مدخلات تفاضلية عالية السرعة (4 قنوات) لتطبيقات التحكم الديناميكي.
استهلاك منخفض للطاقة للأنظمة الموفرة للطاقة.
تعمل كتل التوصيل القابلة للإزالة على تبسيط عملية التوصيل والصيانة.
يضمن التصميم المتين أداءً مستقراً في البيئات الصعبة.
تكامل سلس مع هياكل ومعالجات ControlLogix.
سيناريوهاتالتطبيق
التحكم في العمليات في الصناعات التحويلية والكيميائية.
مراقبة المحركات والصيانة التنبؤية.
جمع البيانات لأنظمة الأتمتة الصناعية.
تطبيقات التحكم الديناميكي التي تتطلب معالجة سريعة للإشارات.
التعليمات
س: كم عدد قنوات الإدخال التي يدعمها جهاز1756-IF16K ؟ ج: 16 قناة إدخال أحادية الطرف أو 8 قنوات إدخال تفاضلية.
س: ما هي دقة الوحدة؟ ج: دقة 16 بت لتحويل الإشارة بدقة.
س: هل يدعم كتل التوصيل القابلة للإزالة؟ ج: نعم، متوافق مع كتل التوصيل 1756-TBCH و 1756-TBS6H.
