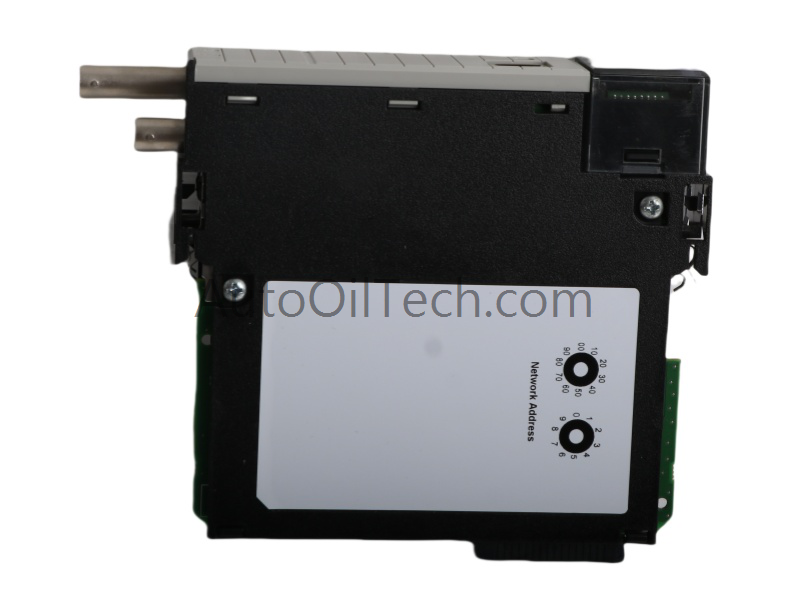

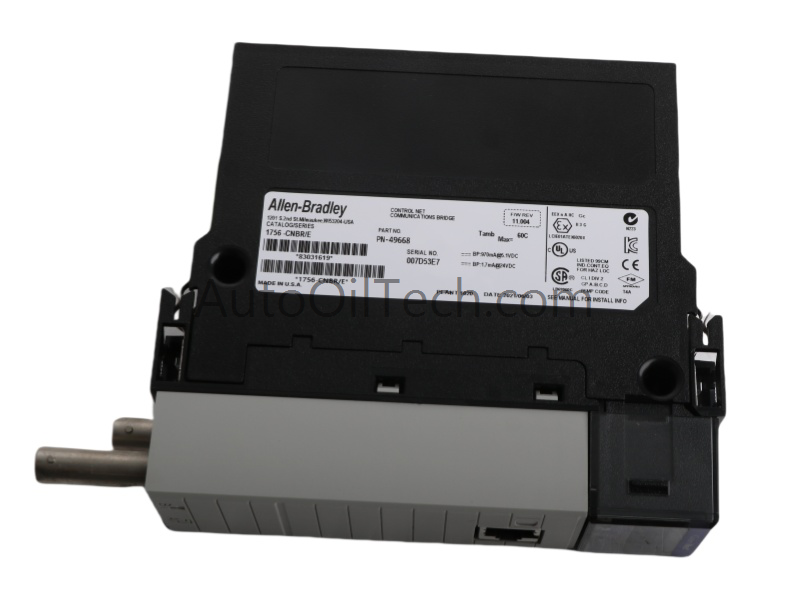

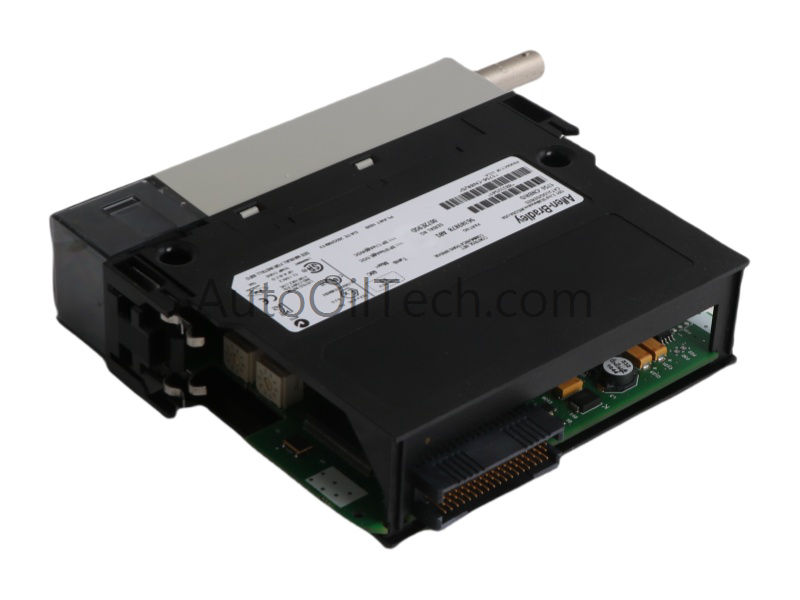

وحدة الاتصال ألين برادلي 1756-CNBR ControlLogix

ملخص

وحدة الاتصال ControlLogix 1756-CNBR من شركة Allen-Bradley هي جسر ControlNet احتياطي مصمم لتوفير اتصالات صناعية عالية الموثوقية. وباعتبارها نسخة محسّنة من وحدة 1756-CNB، فهي مزودة بمنفذي BNC مزدوجين لتوصيلات وسائط احتياطية، مما يضمن استمرارية الاتصال في بيئات الأتمتة بالغة الأهمية.

المواصفات الفنية

أبرز الميزات الوظيفية

• تتيح منافذ BNC المزدوجة اتصالات وسائط احتياطية لتحسين موثوقية الشبكة.

• يدعم كلاً من ربط البيانات المجدول وغير المجدول بين لوحات ControlLogix الخلفية وشبكات ControlNet.

• يوفر اتصالاً حتمياً بسرعة 5 ميجابت في الثانية لتطبيقات التحكم في الوقت الحقيقي.

• يخزن ما يصل إلى 20 رسالة غير متصلة لهياكل تحكم مرنة.

• متوافق مع العديد من هياكل ControlLogix وتكوينات إمداد الطاقة الاحتياطية.

• يسمح منفذ الوصول إلى الشبكة RJ45 (NAP) بالوصول إلى البرمجة المحلية.

• مصمم للصناعات ذات العمليات المستمرة وعمليات التصنيع الحرجة التي تتطلب توافرًا عاليًا.

سيناريوهات التطبيق

• تطبيقات الإدخال/الإخراج الموزعة في أنظمة الأتمتة واسعة النطاق.

• الصناعات ذات العمليات المستمرة مثل البتروكيماويات وتوليد الطاقة.

• بيئات التصنيع التي تتطلب اتصالات احتياطية لضمان استمرارية التشغيل دون انقطاع.

• التطبيقات بالغة الأهمية التي يكون فيها الاتصال الحتمي ضرورياً.

التعليمات

س: ما الفرق بين 1756-CNBR و 1756-CNB؟ ج: يضيف 1756-CNBR منفذي BNC مزدوجين لتوصيلات الوسائط الاحتياطية، مما يحسن موثوقية الشبكة.

س: ما هو الحد الأقصى لعدد عقد الشبكة المدعومة؟ ج: يمكن توصيل ما يصل إلى 99 عقدة داخل شبكة ControlNet.

س: هل يمكن استخدام هذه الوحدة في تكوينات إمداد الطاقة الاحتياطية؟ ج: نعم، فهي تدعم كلاً من إعدادات إمداد الطاقة القياسية والاحتياطية.
