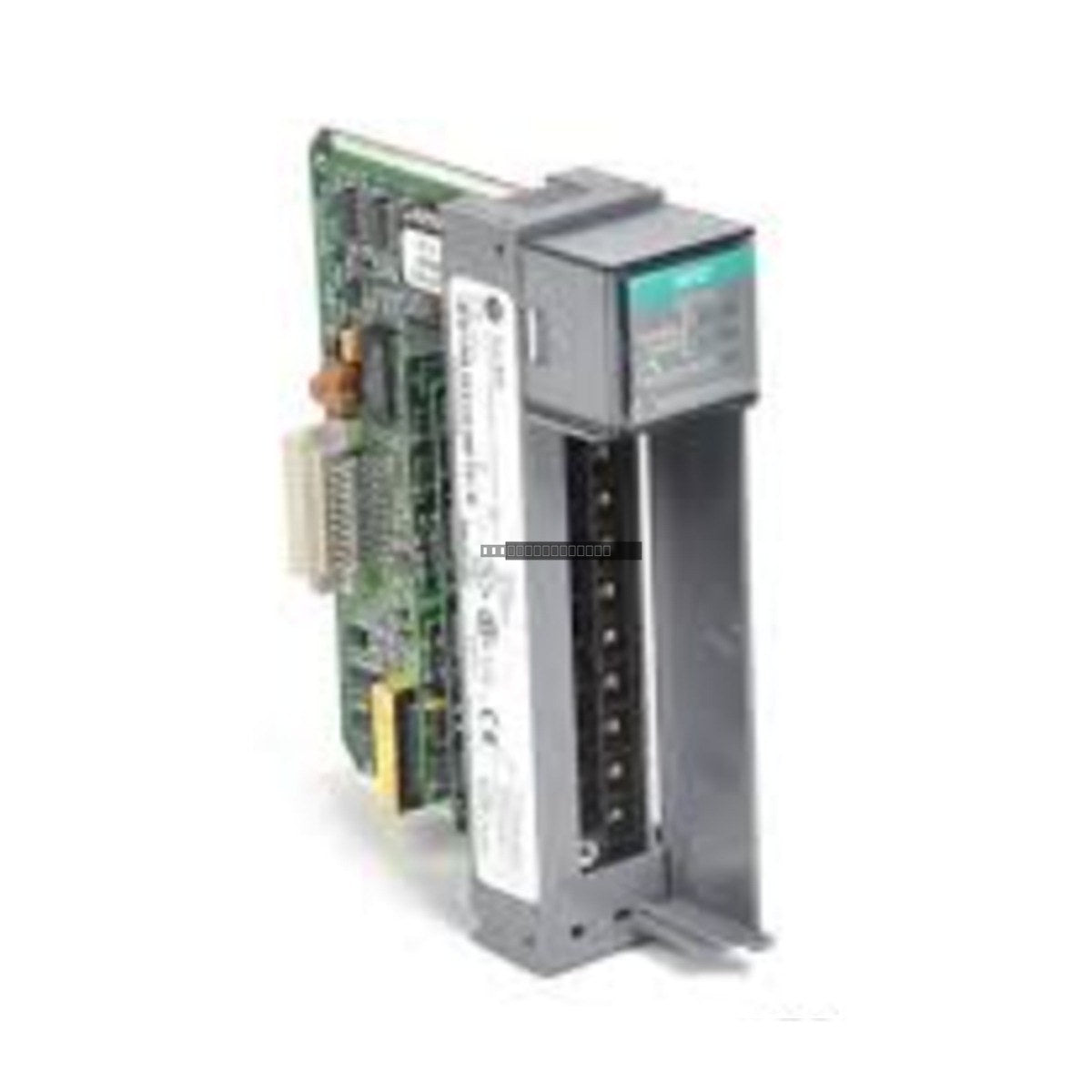

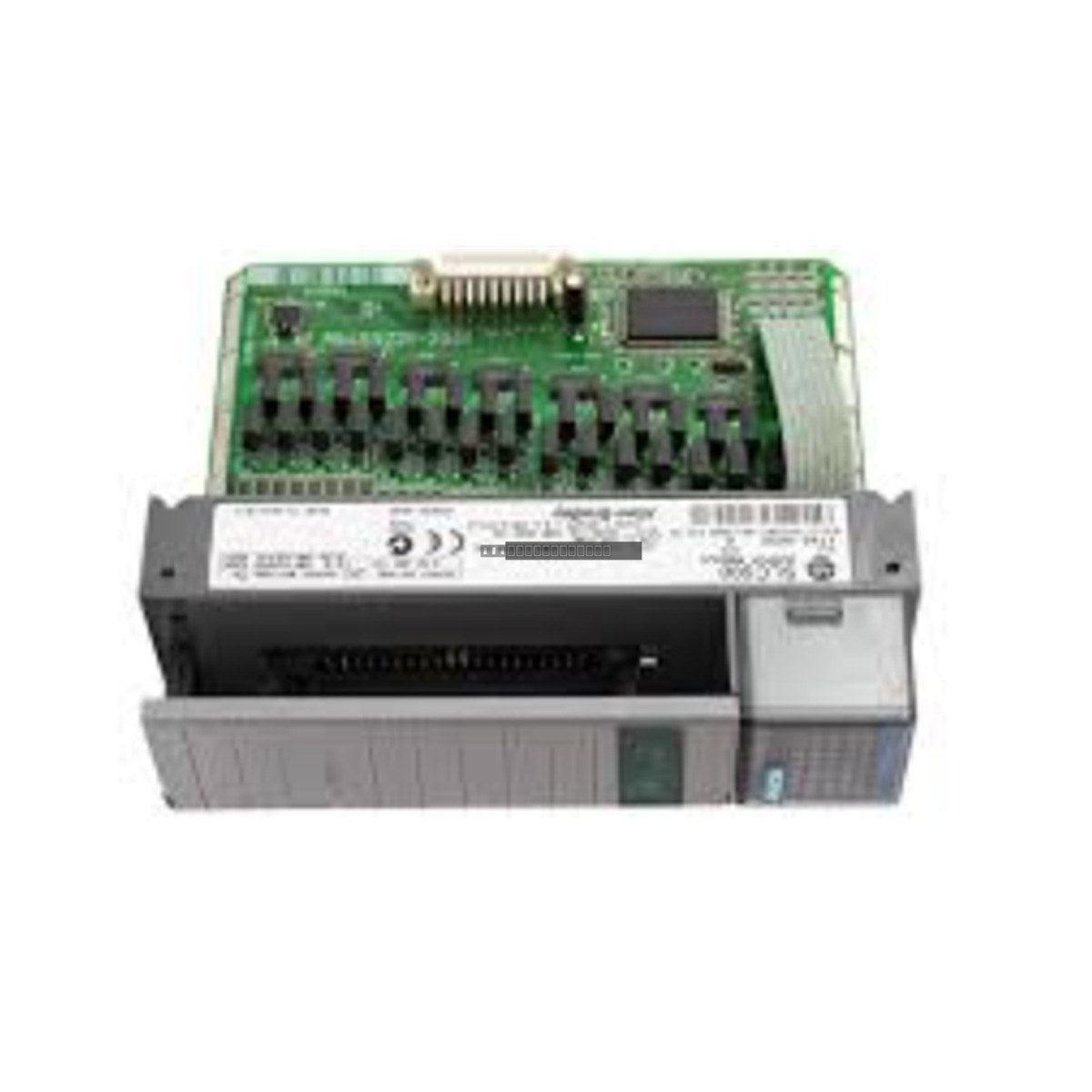

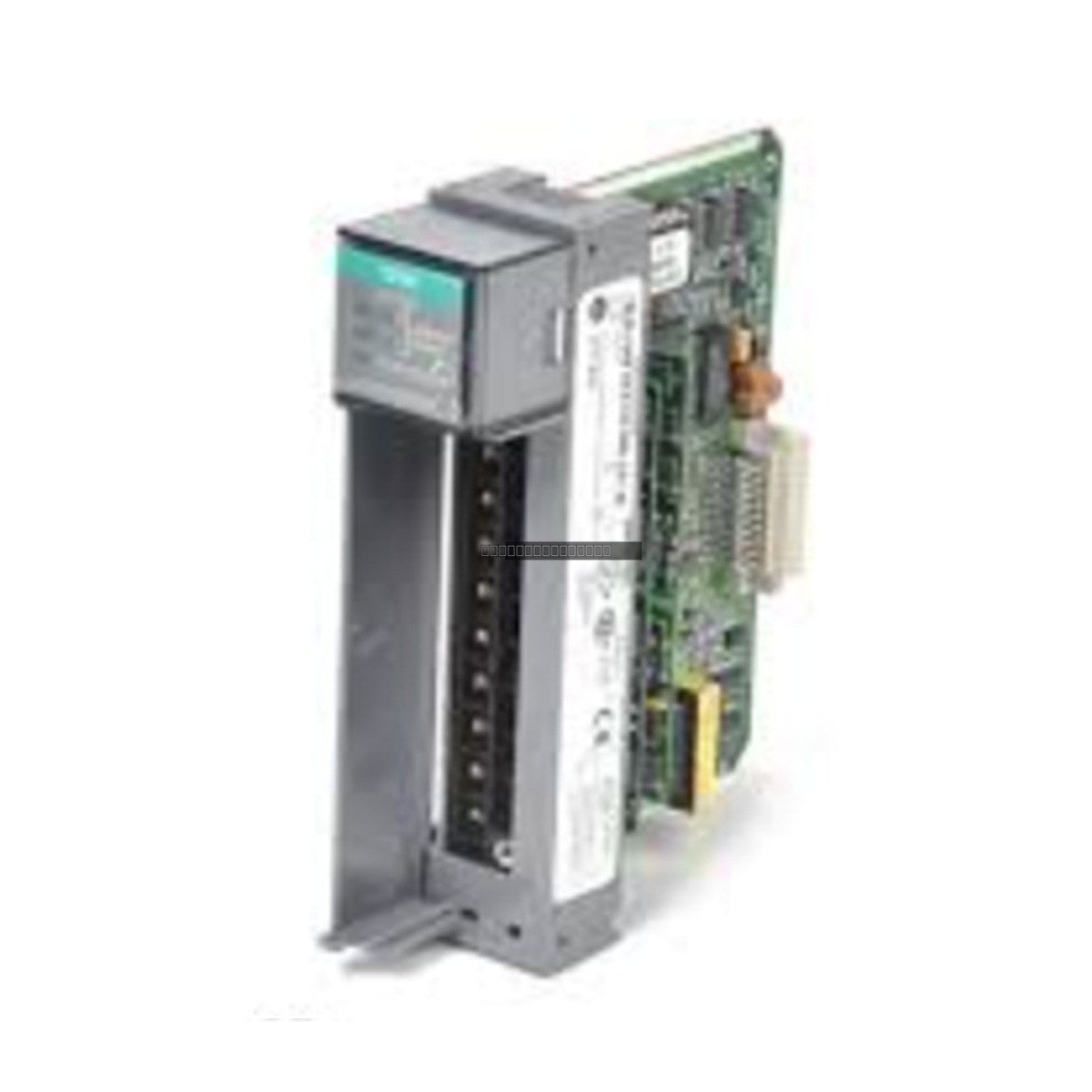

Allen-Bradley 1746SC-INI4I هو وحدة إدخال تناظري معزولة عالية الأداء بـ 4 قنوات، صممها Spectrum Controls لمنصة Allen-Bradley SLC 500. صُممت هذه الوحدة خصيصًا للتطبيقات الصناعية التي تتطلب دقة إشارة عالية في البيئات المعرضة للضوضاء الكهربائية وتداخل الحلقات الأرضية. من خلال توفير عزل من قناة إلى قناة، تضمن 1746SC-INI4I أن تبقى الاندفاعات أو الأعطال في حلقة إدخال واحدة معزولة، مما يحمي سلامة القنوات المتبقية ونظام PLC المضيف.
الميزات
أربعة (4) قنوات إدخال تناظرية تفاضلية معزولة بالكامل.
دقة 16 بت لقياس عالي الدقة للضغط ودرجة الحرارة والتدفق والمتغيرات الأخرى للعملية.
عزل من قناة إلى قناة مصنف عند 1500 فولت تيار مستمر لمنع مشاكل الحلقات الأرضية.
تصفية قناة قابلة للتحديد للموازنة بين التحديثات عالية السرعة وأقصى رفض للضوضاء.
يدعم إشارات الدخل الجهدية والتيارية على أساس كل قناة على حدة.
التطبيقات
هذه الوحدة مثالية لحلقات التحكم في العمليات الحرجة في الأتمتة الصناعية حيث تكون الضوضاء الكهربائية عاملًا مهمًا. تُستخدم عادةً في محطات معالجة المياه والمعالجة الكيميائية ومرافق التصنيع حيث توجد أجهزة الاستشعار على مسافات متفاوتة من رف PLC، مما يتطلب عزلًا قويًا للحفاظ على بيانات التحكم الدقيقة.
المواصفات الفنية
الشركة المصنعة
Spectrum Controls
المنصة
SLC 500
نوع الوحدة
مدخل تناظري معزول
القنوات
4 (تفاضلي ومعزول)
الدقة
16-بت
الدقة
+/- 0.1% من المقياس الكامل
العزل
1500 فولت تيار مستمر (من قناة إلى قناة)
معدل التحديث
10 مللي ثانية لكل قناة
مقاومة الجهد
1 ميجا أوم
مقاومة التيار
250 أوم
إرشادات التثبيت
تأكد من فصل طاقة هيكل SLC 500 قبل تركيب أو إزالة الوحدة.
استخدم كابلات زوجية مجدولة محمية لجميع المدخلات التناظرية لتقليل تداخل EMI/RFI.
أرضي دروع الكابلات بشكل صحيح عند المصدر أو طرف الوحدة وفقًا لممارسات التأريض الصناعية القياسية، مع تجنب الحلقات الأرضية.
حافظ على مسافة كافية حول الوحدة لضمان التهوية المناسبة ومنع ارتفاع درجة الحرارة.
تعامل مع الوحدة باستخدام إجراءات آمنة ضد التفريغ الكهروستاتيكي لمنع تلف المكونات الداخلية الحساسة.
الأسئلة الشائعة
ما هي الميزة الأساسية لـ 1746SC-INI4I مقارنة بوحدة إدخال تناظري قياسية؟
الميزة الأساسية هي العزل من قناة إلى قناة. غالبًا ما تشترك الوحدات القياسية في أرضية مشتركة، مما قد يؤدي إلى أخطاء في القياس أو تلف المعدات في وجود حلقات أرضية. تعزل هذه الوحدة كل قناة عند 1500 فولت تيار مستمر، مما يضمن حماية فائقة ودقة الإشارة.
هل يمكن لهذه الوحدة قياس كل من الجهد والتيار؟
نعم، تم تصميم 1746SC-INI4I لدعم كل من مدخلات الجهد والتيار، مما يوفر مرونة لأنواع مختلفة من المستشعرات داخل فتحة رف I/O واحدة.
