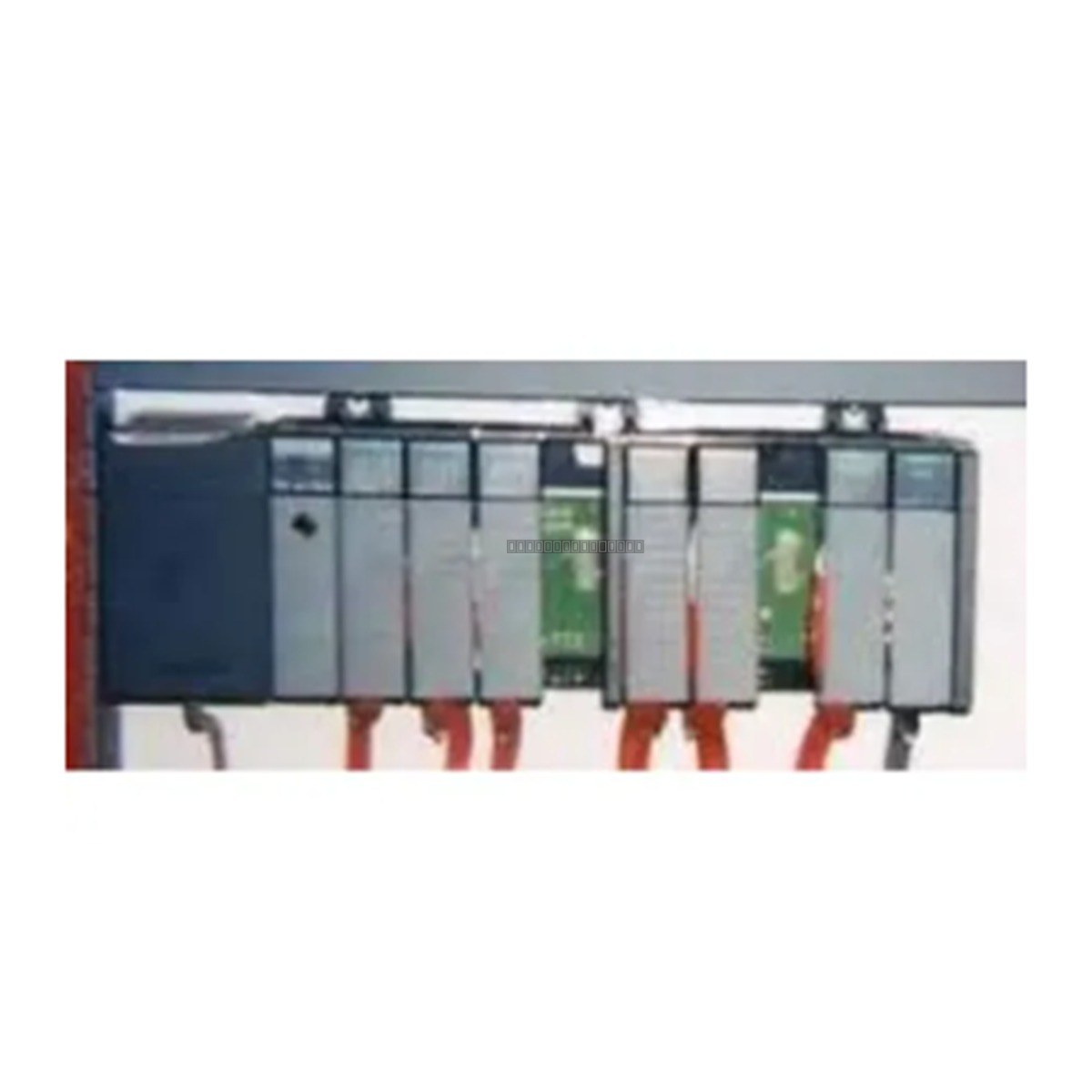

Allen-Bradley 1746-SIM هي أداة تشخيص وتشغيل مصممة لمنصة SLC 500. تعمل وحدة محاكاة الإدخال هذه كمساعد بالغ الأهمية للمهندسين والفنيين، مما يتيح اختبار برامج منطق السلم الخاصة بوحدات التحكم المنطقية القابلة للبرمجة (PLC) والتحقق منها دون الحاجة إلى أجهزة ميدانية مادية مثل المستشعرات أو مفاتيح التحديد أو الأزرار. باستخدام 16 مفتاح تبديل مدمجًا، تسمح الوحدة بتشغيل بتات الإدخال يدويًا، مما يسهل تطوير النظام وتصحيح الأخطاء واستكشاف المشكلات بكفاءة في بيئة خاضعة للتحكم.
الميزات
16 مفتاح تبديل مستقل لمحاكاة الإدخال اليدوية.
مفتاح تبديل عالي الموثوقية للإشارة بفضل التلامس المطلي بالذهب.
تصميم مدمج خصيصًا لتكامل هيكل الإدخال/الإخراج SLC 500.
يدعم اختبار المنطق السريع وتشغيل النظام.
متوافق مع وحدات الإدخال/الإخراج التي تعمل بتيار مستمر 24 فولت غاطسة ومصدرة.
التطبيقات
تُستخدم هذه الوحدة بشكل أساسي في بيئات الأتمتة الصناعية من أجل:
تصحيح أخطاء برامج PLC خارج وداخل الإنترنت.
تشغيل تسلسلات التحكم في الآلات الجديدة.
التحقق من تعيين الإدخال/الإخراج ووظائف منطق السلم.
بيئات التعليم والتدريب لبرمجة PLC.
المواصفات الفنية
العلامة التجارية
Allen-Bradley
خط المنتج
SLC 500
نوع الجهاز
محاكي الإدخال/الإخراج
عدد القنوات
16
فئة الجهد
24 فولت تيار مستمر
تيار اللوحة الخلفية (5 فولت تيار مستمر)
215 مللي أمبير
وقت التحديث
2 مللي ثانية
درجة حرارة التشغيل
0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
درجة حرارة التخزين
-40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)
الرطوبة النسبية
5% إلى 95% (غير مكثفة)
إرشادات التثبيت
تحذير التوافق: تم تصميم 1746-SIM لوحدات 24 فولت تيار مستمر غاطسة ومصدرة (مثل 1746-IB16، 1746-ITB16، 1746-IV16، 1746-ITV16، 1746-IN16). لا تقم بالتثبيت على وحدات تيار متردد عالية الجهد لمنع تلف المعدات أو خطر الصدمة الكهربائية.
المناولة: تأكد من إيقاف تشغيل هيكل PLC قبل إدخال أو إزالة الوحدة لمنع حدوث قوس كهربائي أو تلف موصلات اللوحة الخلفية.
احتياطات التفريغ الكهروستاتيكي: اتبع دائمًا ممارسات الوقاية القياسية من التفريغ الكهروستاتيكي (ESD) عند التعامل مع الوحدة.
التركيب: تأكد من تثبيت الوحدة بالكامل في فتحة هيكل SLC 500 وتثبيتها بشكل صحيح.
الأسئلة الشائعة
هل يمكنني استخدام هذه الوحدة مع بطاقات الإدخال بتيار متردد؟
لا. يُستخدم 1746-SIM حصريًا مع وحدات التيار المستمر 24 فولت الغاطسة والمصدرة. استخدامها مع وحدات التيار المتردد سيؤدي إلى تلف دائم للمحاكي وربما لأجهزة PLC.
هل تتطلب هذه الوحدة طاقة خارجية؟
يستمد 1746-SIM طاقته من اللوحة الخلفية لـ SLC 500 (215 مللي أمبير عند 5 فولت تيار مستمر). لا يلزم وجود مصدر طاقة خارجي إضافي للمحاكي نفسه.
