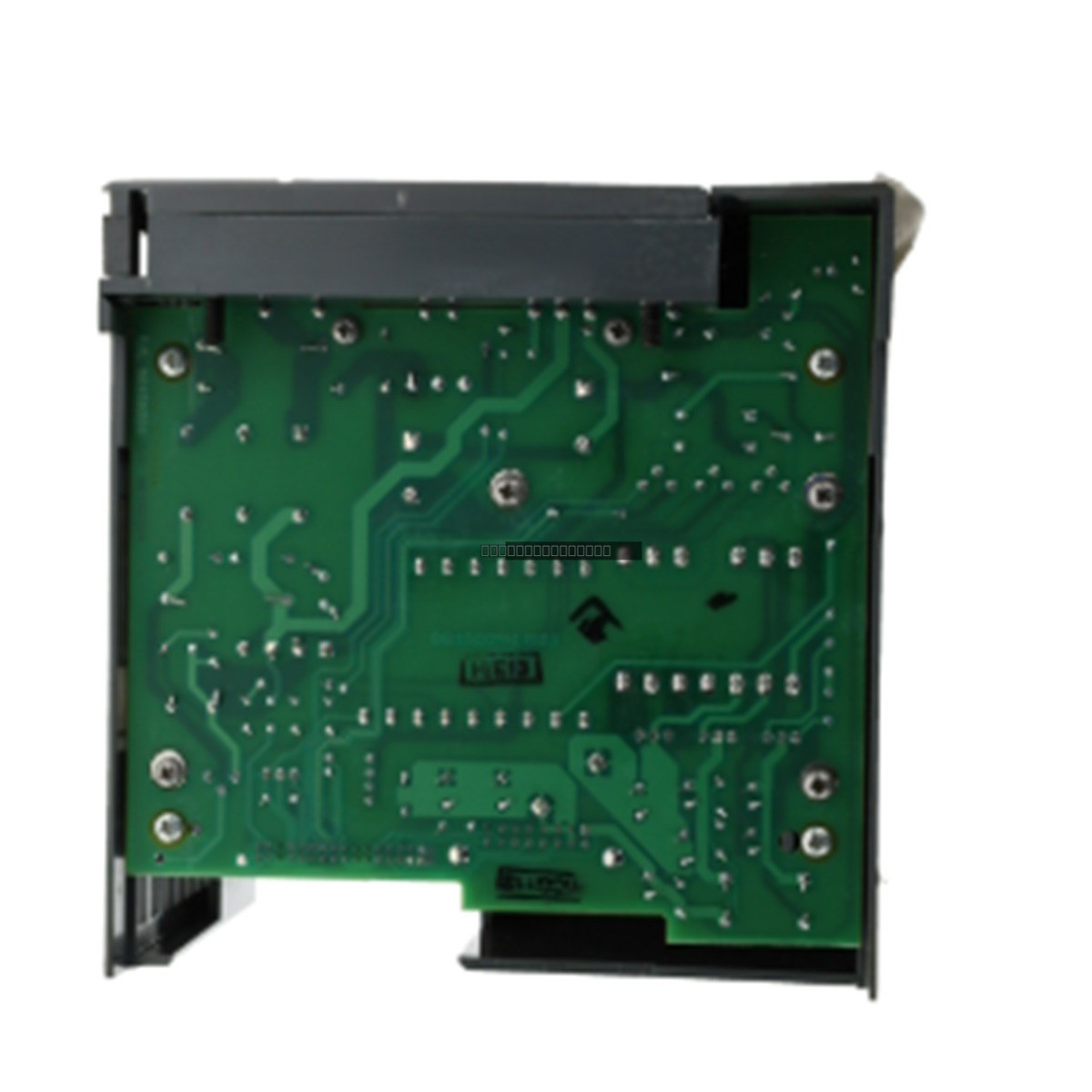

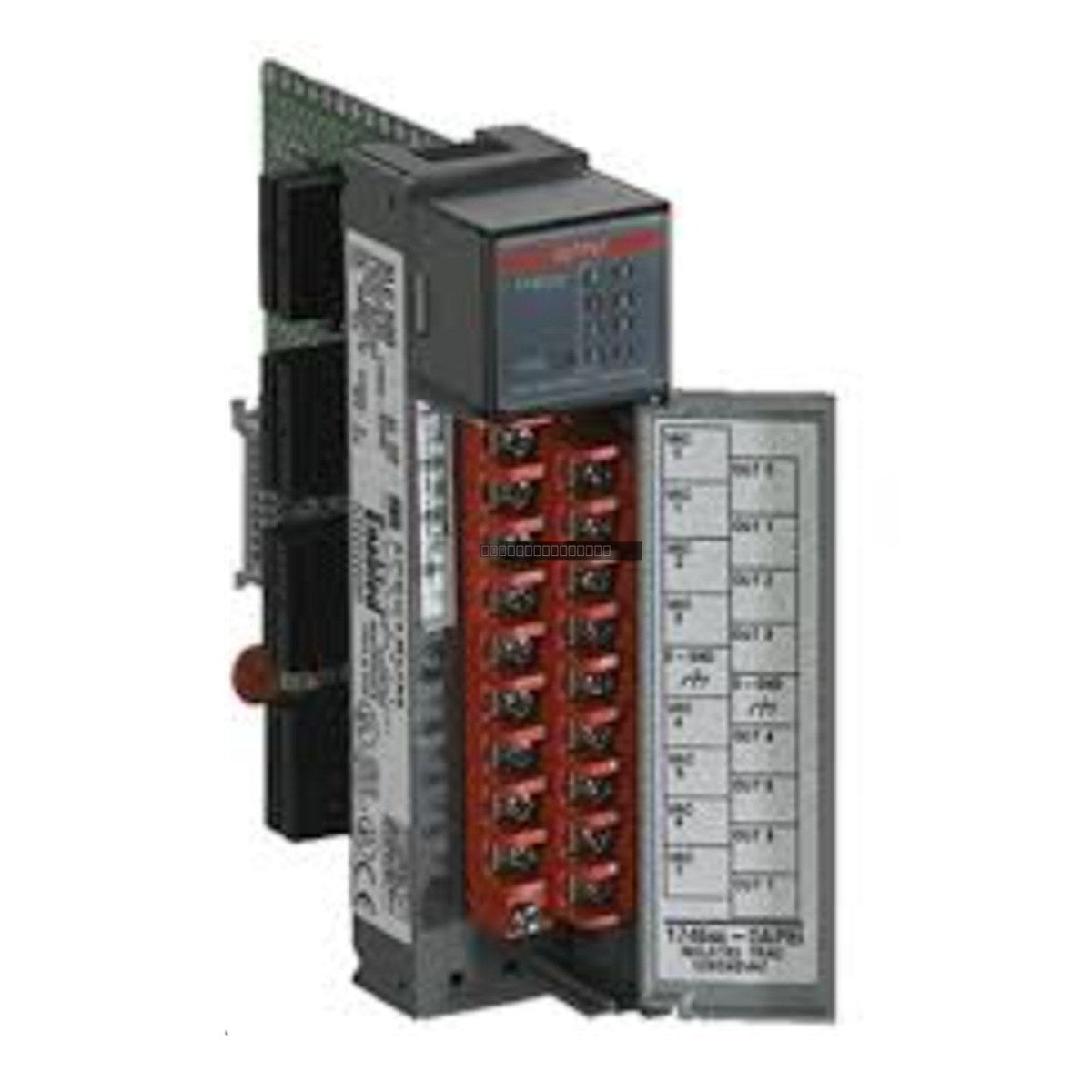

Allen-Bradley 1746-OW8 هو وحدة خرج منفصلة عالية الأداء مصممة لنظام التحكم المنطقي القابل للبرمجة (PLC) SLC 500. تتميز هذه الوحدة بثمانية (8) نقاط تلامس مرحلات كهروميكانيكية مفتوحة عادةً (N.O.)، مما يوفر قدرات تبديل قوية "للتلامس الجاف". باستخدام المرحلات الميكانيكية، تتيح الوحدة 1746-OW8 التحكم في أحمال التيار المتردد والتيار المستمر ضمن وحدة واحدة، مما يجعلها مكون واجهة أساسي للتطبيقات التي تتطلب دمج مستويات الجهد المتباينة، مثل بادئات تشغيل المحركات 120 فولت تيار متردد ومصابيح المؤشر 24 فولت تيار مستمر.
الميزات
ثمانية (8) نقاط خرج مرحلات مفتوحة عادةً (N.O.).
منظمة في مجموعتين معزولتين من أربعة مخارج لكل منهما، مما يتيح اختيار مصدر طاقة مستقل لكل مجموعة.
تيار تسرب صفر في حالة الإيقاف، مثالي للأحمال عالية المقاومة الحساسة للتسرب.
متوافق مع مجموعة واسعة من جهود التشغيل للتيار المتردد والتيار المستمر.
مصمم للدمج السلس في اللوحة الخلفية (backplane) لشاسيه SLC 500.
التطبيقات
تُستخدم هذه الوحدة على نطاق واسع في بيئات الأتمتة الصناعية لربط وحدة التحكم SLC 500 بالأجهزة الميدانية. تتضمن التطبيقات الشائعة التحكم في بادئات تشغيل المحركات، وصمامات الملف اللولبي (solenoid valves)، والموصلات (contactors)، ومصابيح الإشارة حيث تكون العزل الجلفاني أو القدرة على تبديل أنواع الجهد المختلطة مطلوبة.
المواصفات الفنية
العلامة التجارية
Allen-Bradley
خط الإنتاج
SLC 500
نوع الوحدة
خرج مرحلات رقمي (مفتوح عادةً)
عدد المخارج
8 (مجموعتان من 4)
جهد التشغيل (تيار متردد)
5 إلى 265 فولت تيار متردد (47 إلى 63 هرتز)
جهد التشغيل (تيار مستمر)
5 إلى 125 فولت تيار مستمر
تيار اللوحة الخلفية (5 فولت تيار مستمر)
85 مللي أمبير
تيار اللوحة الخلفية (24 فولت تيار مستمر)
90 مللي أمبير
تأخير الإشارة (تشغيل/إيقاف)
10.0 مللي ثانية (أقصى حمل مقاومي)
إجمالي تبديد الحرارة
3.7 واط
تبديد الحرارة لكل نقطة
0.138 واط
إرشادات التركيب
تأكد من فصل طاقة نظام SLC 500 قبل إدخال أو إزالة الوحدة من الهيكل.
يجب تثبيت الوحدة بإحكام في فتحة الهيكل لضمان الاتصال الصحيح باللوحة الخلفية.
استخدم مقاييس أسلاك مناسبة وتأكد من إحكام ربط جميع براغي الأطراف بالعزم المحدد لمنع التوصيلات الرخوة.
حافظ على التوجيه الصحيح للكابلات لتقليل التداخل الكهرومغناطيسي (EMI) من خطوط الجهد العالي.
تأكد من أن البيئة ضمن نطاقات درجة الحرارة والرطوبة المحددة لنظام SLC 500.
تعامل بعناية لمنع تلف الدائرة الكهربائية للوحدة بسبب التفريغ الكهروستاتيكي (ESD).
الأسئلة الشائعة
هل تسمح الوحدة 1746-OW8 بخلط أحمال التيار المتردد والتيار المستمر؟
نعم، نظرًا لأن الوحدة منظمة في مجموعتين معزولتين من أربعة مخارج، يمكنك توصيل مصادر جهد مختلفة لكل مجموعة، مما يتيح التحكم المتزامن في أحمال التيار المتردد والتيار المستمر.
هل يوجد أي تيار تسرب مع هذه الوحدة؟
لا، تستخدم الوحدة 1746-OW8 مرحلات كهروميكانيكية، والتي توفر فجوة هوائية مادية عند الفتح، مما ينتج عنه تيار تسرب صفر في حالة الإيقاف.
