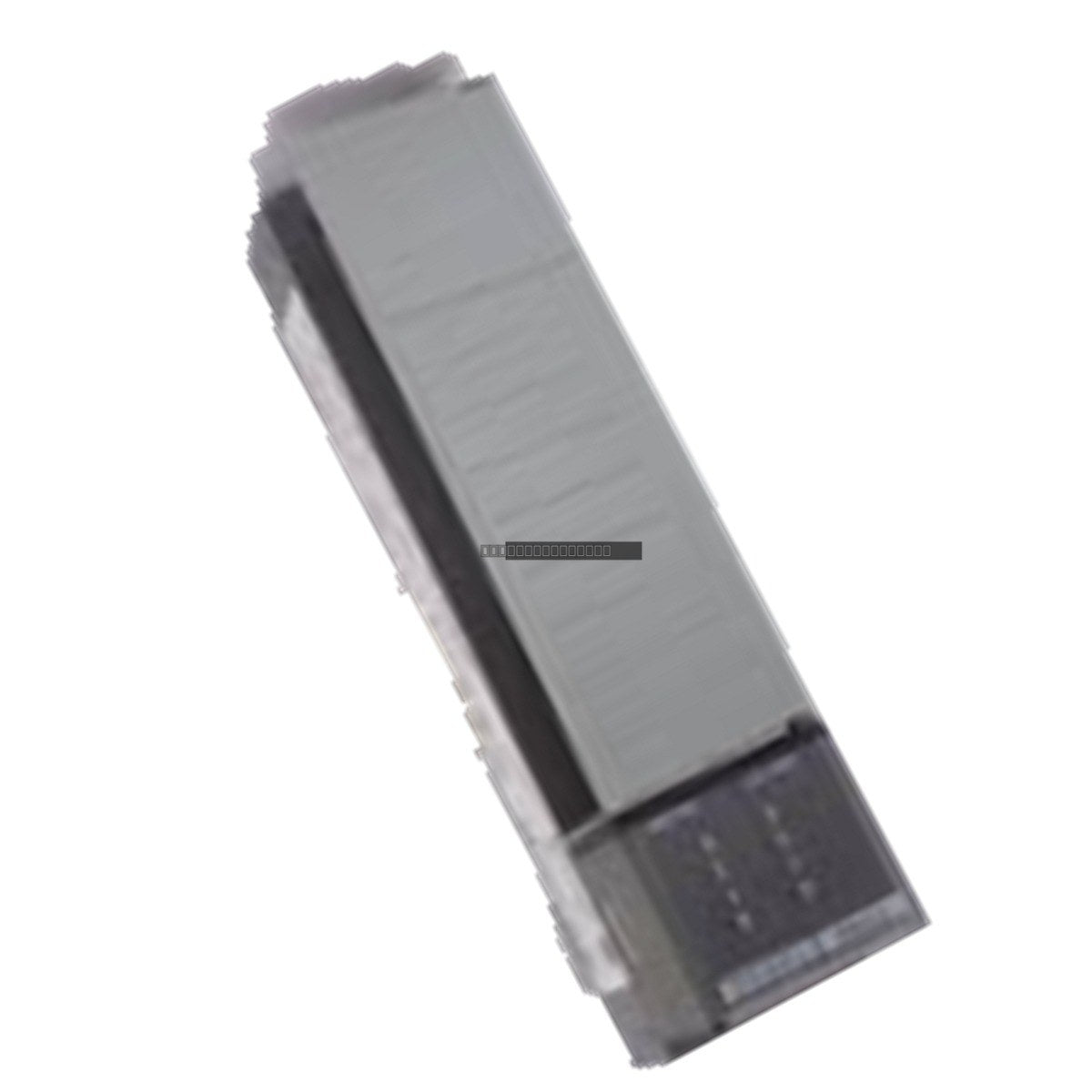

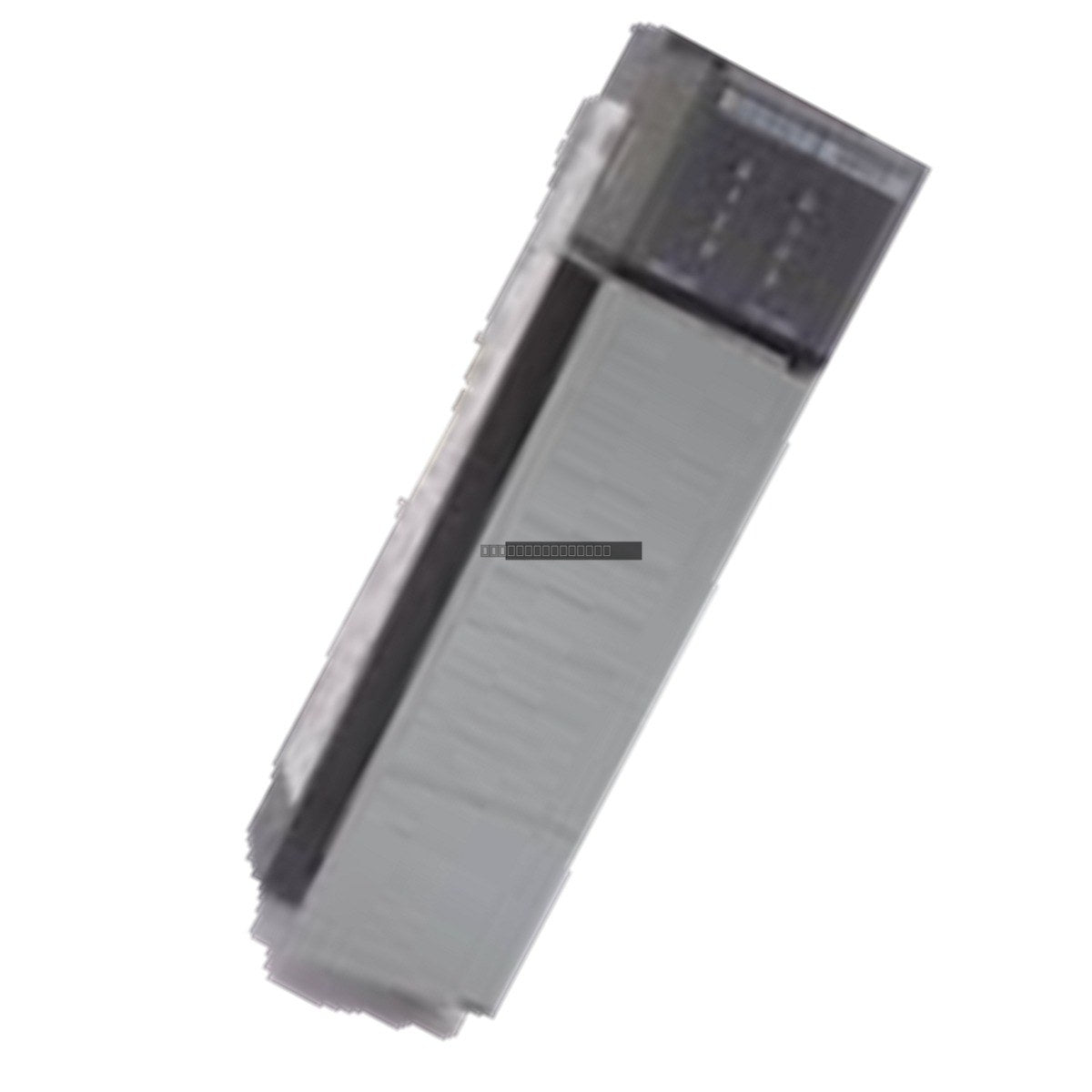

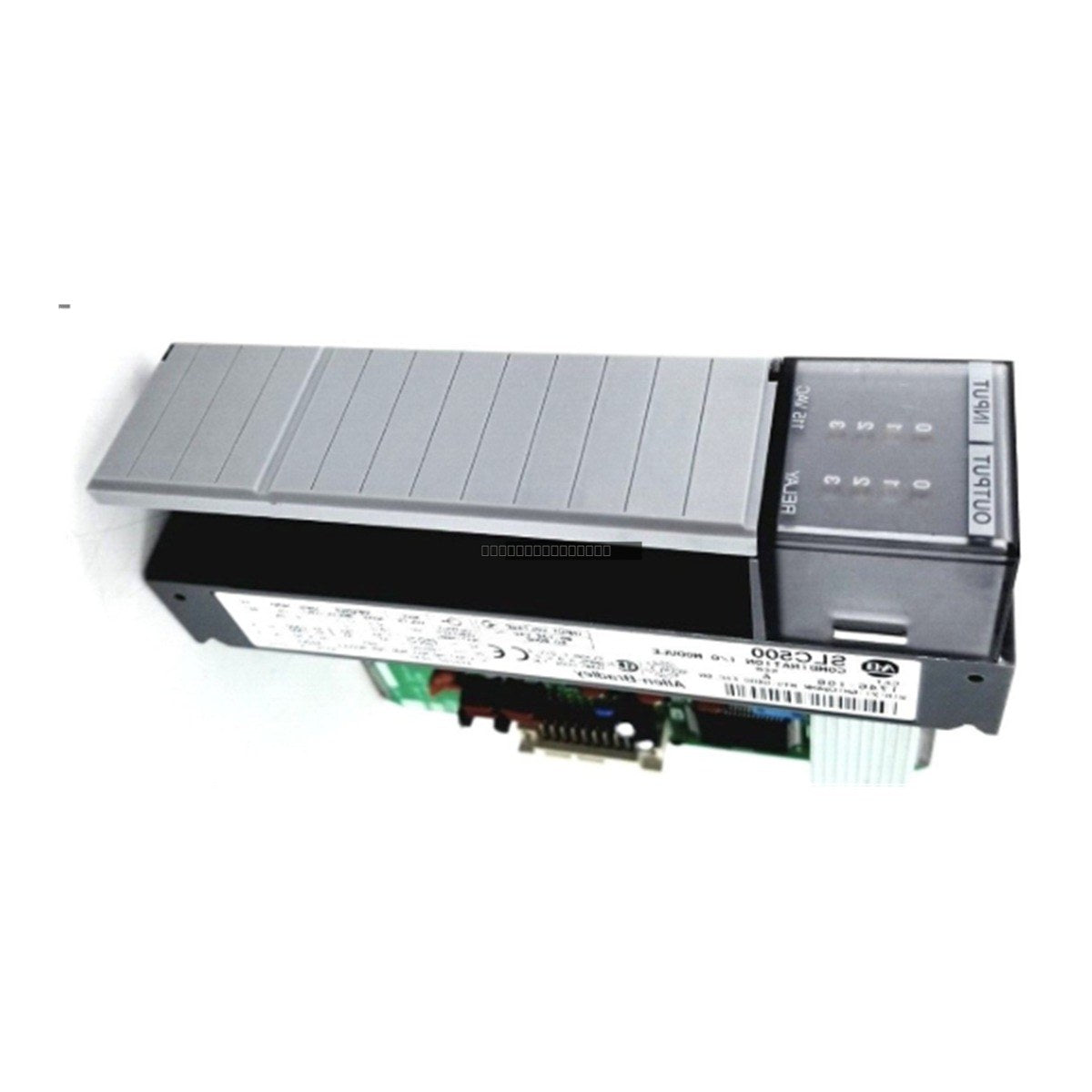

Allen-Bradley 1746-OB8 عبارة عن وحدة إخراج تيار مستمر منفصلة وعالية الأداء مصممة لسلسلة وحدات التحكم المنطقية القابلة للبرمجة SLC 500. تتميز هذه الوحدة بثمانية (8) مخرجات تغذية، مصممة لتشغيل أحمال تيار مستمر تتراوح من 24 فولت تيار مستمر إلى 48 فولت تيار مستمر، بما في ذلك المرحلات والملفات اللولبية والمشغلات الصغيرة. كوحدة تغذية، تقوم بتبديل الجانب الموجب لمصدر طاقة التيار المستمر إلى الحمل، مما يضمن التوافق مع هياكل التحكم الصناعية القياسية.
الميزات
ثمانية (8) مخرجات تغذية في مجموعة واحدة.
نطاق جهد تشغيل واسع من 10 فولت إلى 50 فولت تيار مستمر.
عزل كهروضوئي مصنف بـ 1500 فولت بين أطراف الإدخال/الإخراج ومنطق التحكم الداخلي.
مؤشرات حالة مدمجة لمراقبة حالة الإخراج.
إدارة حرارية قوية مع تخفيض محدد للتشغيل حتى 60 درجة مئوية.
التطبيقات
تُستخدم هذه الوحدة على نطاق واسع في بيئات الأتمتة الصناعية للتحكم في المشغلات والموصلات ومصابيح الإشارة ضمن منصة SLC 500. يعد تكوين التغذية الخاص بها مثاليًا للتطبيقات التي تتطلب تبديلًا من الجانب الموجب في أنظمة التصنيع الآلي ومناولة المواد والتحكم في العمليات.
المواصفات الفنية
العلامة التجارية
Allen-Bradley
خط المنتج
SLC 500
نوع الوحدة
إخراج تيار مستمر رقمي (تغذية)
عدد المخرجات
8 (مجموعة واحدة من 8)
نطاق الجهد
10–50 فولت تيار مستمر
تيار اللوحة الخلفية (5 فولت تيار مستمر)
135 مللي أمبير
تأخير إشارة التشغيل
0.1 مللي ثانية (أقصى حمل مقاوم)
تأخير إشارة الإيقاف
1.0 مللي ثانية (أقصى حمل مقاوم)
التيار المستمر لكل نقطة
1.0 أمبير عند 30 درجة مئوية / 0.5 أمبير عند 60 درجة مئوية
التيار المستمر لكل وحدة
8.0 أمبير عند 30 درجة مئوية / 4.0 أمبير عند 60 درجة مئوية
التيار الزائد الأقصى
3.0 أمبير لمدة 10 مللي ثانية (لكل نقطة)
أقصى تسرب في حالة الإيقاف
1.0 مللي أمبير
إجمالي تبديد الحرارة
6.9 واط
إرشادات التثبيت
تأكد من فصل طاقة هيكل PLC قبل إدخال الوحدة أو إزالتها.
تحقق من أن الوحدة مثبتة بالكامل في فتحة هيكل SLC 500 ومثبتة بمسامير التثبيت العلوية والسفلية.
استخدم كابلات محمية لتوصيلات الإدخال/الإخراج لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات ذات الضوضاء العالية.
تأكد من وجود خلوص حراري مناسب حول الوحدة للحفاظ على نطاق درجة حرارة التشغيل المحدد.
اتبع القوانين الكهربائية المحلية للتأريض وتوجيه الأسلاك لمنع الحلقات الأرضية وتدهور الإشارة.
الأسئلة الشائعة
ما الفرق بين مخارج التغذية ومخارج التصريف؟
وحدة التغذية (مثل 1746-OB8) تقوم بتبديل الجهد الموجب (VDC+) إلى الحمل، بينما يتم توصيل الحمل بالعودة المشتركة. أما وحدة التصريف فتقوم بتبديل العودة المشتركة (VDC-) إلى الحمل.
هل يمكن استخدام هذه الوحدة عند 60 درجة مئوية؟
نعم، تم تصنيف الوحدة للتشغيل حتى 60 درجة مئوية، ولكن يجب الالتزام بمواصفات التخفيض الحراري، التي تحد من التيار المستمر لكل نقطة إلى 0.5 أمبير عند درجة الحرارة هذه.
