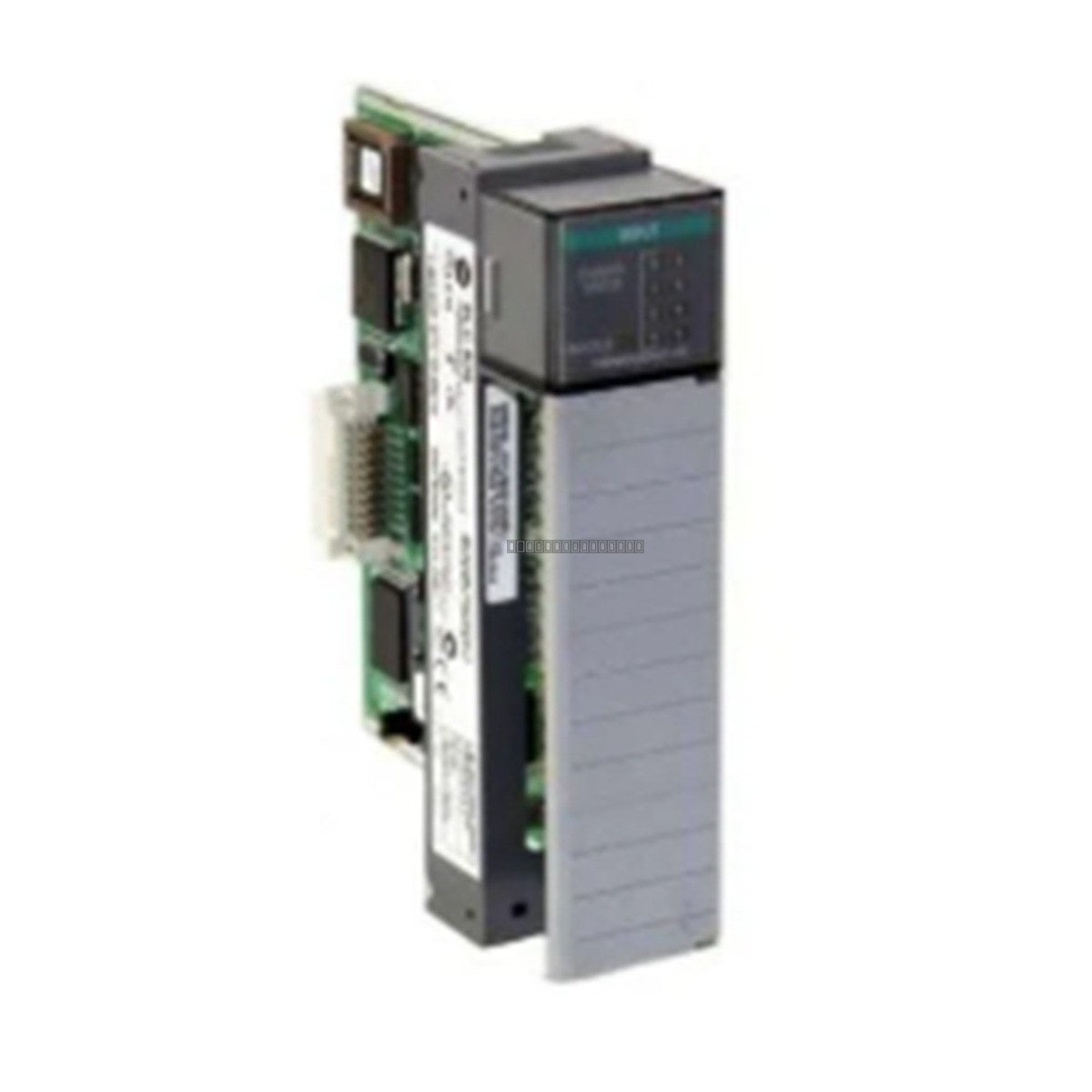

Allen-Bradley 1746-NO8I هو وحدة إخراج تيار تناظري بثماني نقاط مصممة لنظام التحكم المنطقي القابل للبرمجة (PLC) SLC 500. توفر هذه الوحدة تحكمًا عالي الدقة للتطبيقات الصناعية التي تتطلب إشارات تعتمد على التيار، مثل الصمامات التناسبية ومحركات التردد المتغير وأجهزة التحكم في العمليات الأخرى. وتعمل كواجهة حيوية بين معالج SLC 500 والأجهزة الميدانية، مما يضمن تحويلاً وإخراجًا موثوقًا للإشارة.
الميزات
يوفر 8 قنوات إخراج تيار معزولة.
متوافق مع نظام هيكل Allen-Bradley SLC 500 المعياري.
يدعم حلقات التيار القياسية 4-20 مللي أمبير للتحكم في العمليات الصناعية.
إخراج عالي الدقة لتنظيم دقيق للعملية.
مصمم للدمج في تكوينات رف SLC 500 الحالية.
التطبيقات
تستخدم هذه الوحدة على نطاق واسع في بيئات الأتمتة الصناعية، بما في ذلك:
أنظمة التحكم في العمليات لمحطات التصنيع والكيماويات.
التحكم في المحركات والمحددات في تطبيقات التحكم في الحركة.
الدمج مع محركات السرعة المتغيرة والأجهزة الصناعية.
أنظمة الحصول على البيانات والتحكم التي تتطلب إشارات إخراج تناظرية.
المواصفات الفنية
الشركة المصنعة
Allen-Bradley
رقم الموديل
1746-NO8I
نوع الوحدة
إخراج تيار تناظري
عدد المخارج
8
نطاق الإخراج
4-20 مللي أمبير
توافق النظام
SLC 500
الوزن
0.4 كجم
إرشادات التثبيت
تأكد من فصل طاقة هيكل SLC 500 قبل تركيب أو إزالة الوحدة.
ادفع الوحدة في الفتحة المطلوبة في هيكل SLC 500 وثبتها باستخدام آلية القفل المدمجة.
تأكد من تأريض دروع الكابلات بشكل صحيح عند طرف لوحة التحكم لمنع حلقات التأريض.
تحقق من صحة قطبية حلقة التيار قبل تنشيط النظام.
حافظ على فصل أسلاك الإشارة عن خطوط الطاقة عالية الجهد للحفاظ على سلامة الإشارة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحدة 1746-NO8I؟
الوحدة 1746-NO8I هي وحدة إخراج تناظرية تقوم بتحويل البيانات الرقمية من معالج SLC 500 إلى 8 إشارات تيار مستقلة تتراوح من 4 إلى 20 مللي أمبير للتحكم في الأجهزة الميدانية.
هل هذه الوحدة متوافقة مع جميع هياكل SLC 500؟
الوحدة 1746-NO8I مصممة لهياكل الإدخال/الإخراج القياسية لـ SLC 500. يرجى التحقق من سعة مصدر الطاقة الخاصة بهيكل الخاص بك للتأكد من قدرته على تحمل الحمل الإضافي للوحدة.
كيف يجب علي التعامل مع الوحدة لمنع التلف؟
تحتوي هذه الوحدة على مكونات إلكترونية حساسة. تعامل معها دائمًا من الحواف، وتجنب لمس موصلات اللوحة الخلفية، واستخدم الحماية المناسبة من التفريغ الكهروستاتيكي (ESD) أثناء التثبيت.
