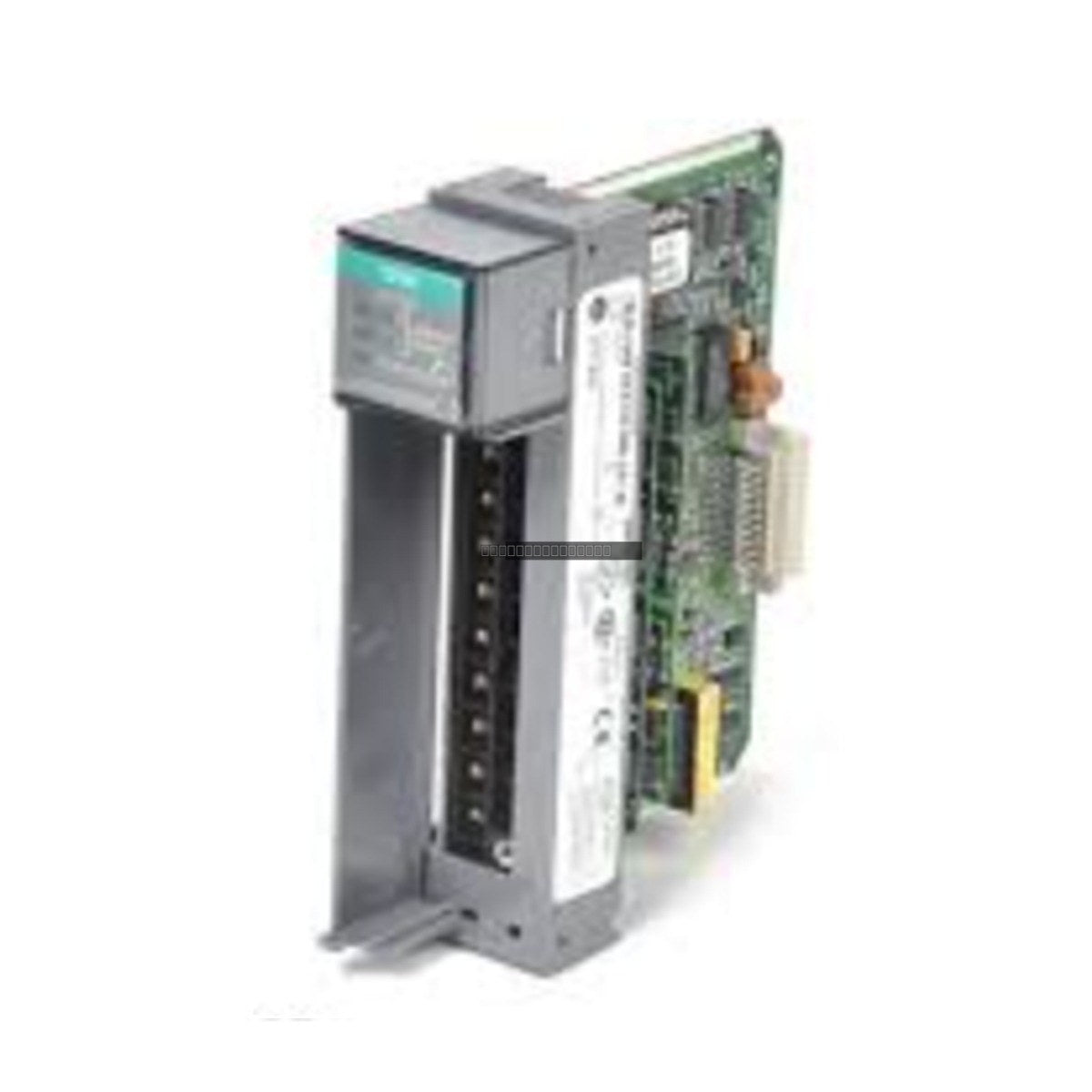

Allen-Bradley 1746-NI16V هي وحدة إدخال تناظرية عالية الكثافة مصممة لمنصة وحدة التحكم القابلة للبرمجة SLC 500. توفر هذه الوحدة ستة عشر (16) قناة إدخال جهد أحادية الطرف، منظمة في أربع مجموعات من أربع قنوات، مما يسمح بدمج فعال لمختلف أجهزة الاستشعار الصناعية مثل مقاييس الجهد (potentiometers) ومحولات الضغط والأجهزة التحليلية التي توفر مخرجات جهد تيار مستمر.
الميزات
مدخلات/مخرجات عالية الكثافة: توفر 16 مدخلًا تناظريًا من نوع الجهد في وحدة ذات فتحة واحدة.
تكييف الإشارة: تستخدم تحويل سيجما-دلتا للحصول على تمثيل رقمي عالي الدقة 16 بت للإشارات التناظرية.
فلترة قابلة للبرمجة: تتميز بفلتر رقمي تمريري منخفض قابل للاختيار من قبل المستخدم بثمانية إعدادات تردد (6 هرتز إلى 250 هرتز) لتحقيق التوازن بين استقرار الإشارة ووقت الاستجابة للخطوة.
نطاقات إدخال مرنة: تدعم نطاقات جهد التيار المستمر القياسية المتعددة بما في ذلك ±10 فولت، 0–10 فولت، 0–5 فولت، و 1–5 فولت.
عزل قوي: مصنفة بعزل 500 فولت تيار متردد لمدة ثانية واحدة للحماية من ضوضاء اللوحة الخلفية والمؤقتات.
المواصفات الفنية
المعلمة
المواصفات
العلامة التجارية
Allen-Bradley
خط الإنتاج
SLC 500
عدد المدخلات
16 (4 مجموعات من 4)
نطاقات الإدخال
±10V DC، 0–10V DC، 0–5V DC، 1–5V DC
الدقة
16 بت
نوع التحويل
سيجما-دلتا
تيار اللوحة الخلفية (5 فولت)
125 مللي أمبير
تيار اللوحة الخلفية (24 فولت)
75 مللي أمبير
عرض النطاق الترددي
6 هرتز إلى 250 هرتز
استجابة الخطوة
9 مللي ثانية إلى 630 مللي ثانية (قابلة للبرمجة)
درجة حرارة التشغيل
0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
إرشادات التثبيت
إيقاف التشغيل: قم دائمًا بإزالة الطاقة من هيكل SLC 500 قبل تثبيت الوحدة أو إزالتها لمنع التلف الكهربائي.
وضع الفتحة: يمكن وضع 1746-NI16V في أي فتحة إدخال/إخراج في هيكل SLC 500؛ ومع ذلك، تأكد من أن مصدر الطاقة يمكنه استيعاب السحب الإضافي للتيار من اللوحة الخلفية (125 مللي أمبير عند 5 فولت، 75 مللي أمبير عند 24 فولت).
الأسلاك: استخدم كابلات مجدولة محمية للاتصالات التناظرية لتقليل تداخل EMI/RFI. قم بتأريض الدرع من طرف واحد فقط لمنع حلقات التأريض.
التعامل: التزم باحتياطات التفريغ الكهربائي الساكن (ESD) القياسية عند التعامل مع الوحدة لمنع تلف الدوائر الداخلية.
البيئة: تأكد من تثبيت الوحدة في حاوية مصنفة لبيئة التشغيل، مع الحفاظ على درجة حرارة محيطة تتراوح بين 0 و 60 درجة مئوية.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحدة 1746-NI16V؟
تم تصميم هذه الوحدة لتحويل إشارات الجهد التناظرية من الأجهزة الميدانية إلى قيم رقمية يمكن معالجتها بواسطة وحدة التحكم SLC 500، مما يسهل الحصول على البيانات بكثافة عالية.
هل يمكنني خلط نطاقات جهد مختلفة على نفس الوحدة؟
نعم، تدعم الوحدة نطاقات متعددة (±10 فولت، 0–10 فولت، 0–5 فولت، 1–5 فولت)، ويمكن تهيئتها لكل قناة على حدة عبر برنامج البرمجة.
كيف أدير الضوضاء الكهربائية على إشاراتي التناظرية؟
تتضمن الوحدة مرشحًا رقميًا تمريريًا منخفضًا قابلًا للبرمجة. يمكنك الاختيار من بين ثمانية ترددات مرشح مختلفة لقمع الضوضاء بفعالية بناءً على متطلبات تطبيقك المحددة.
