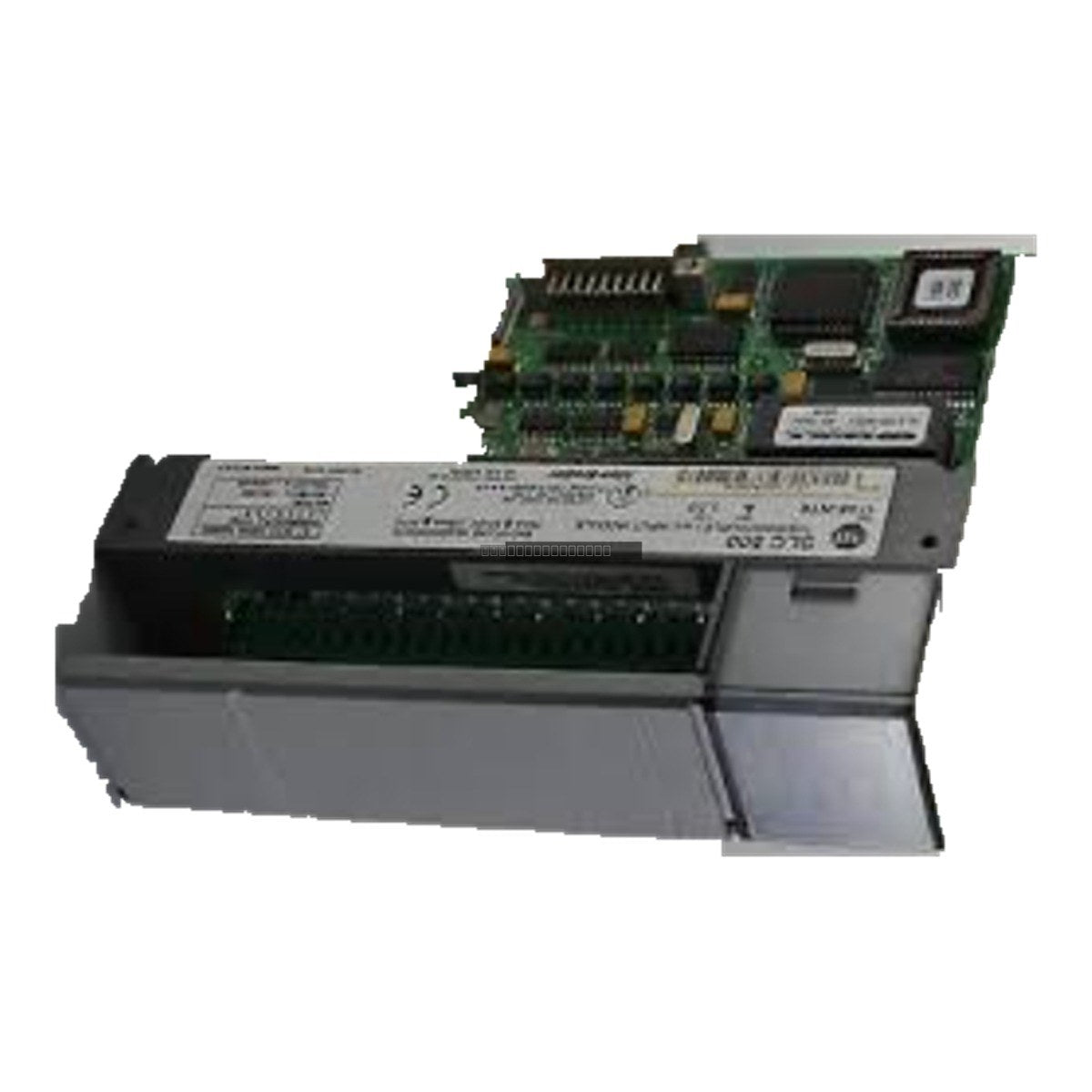

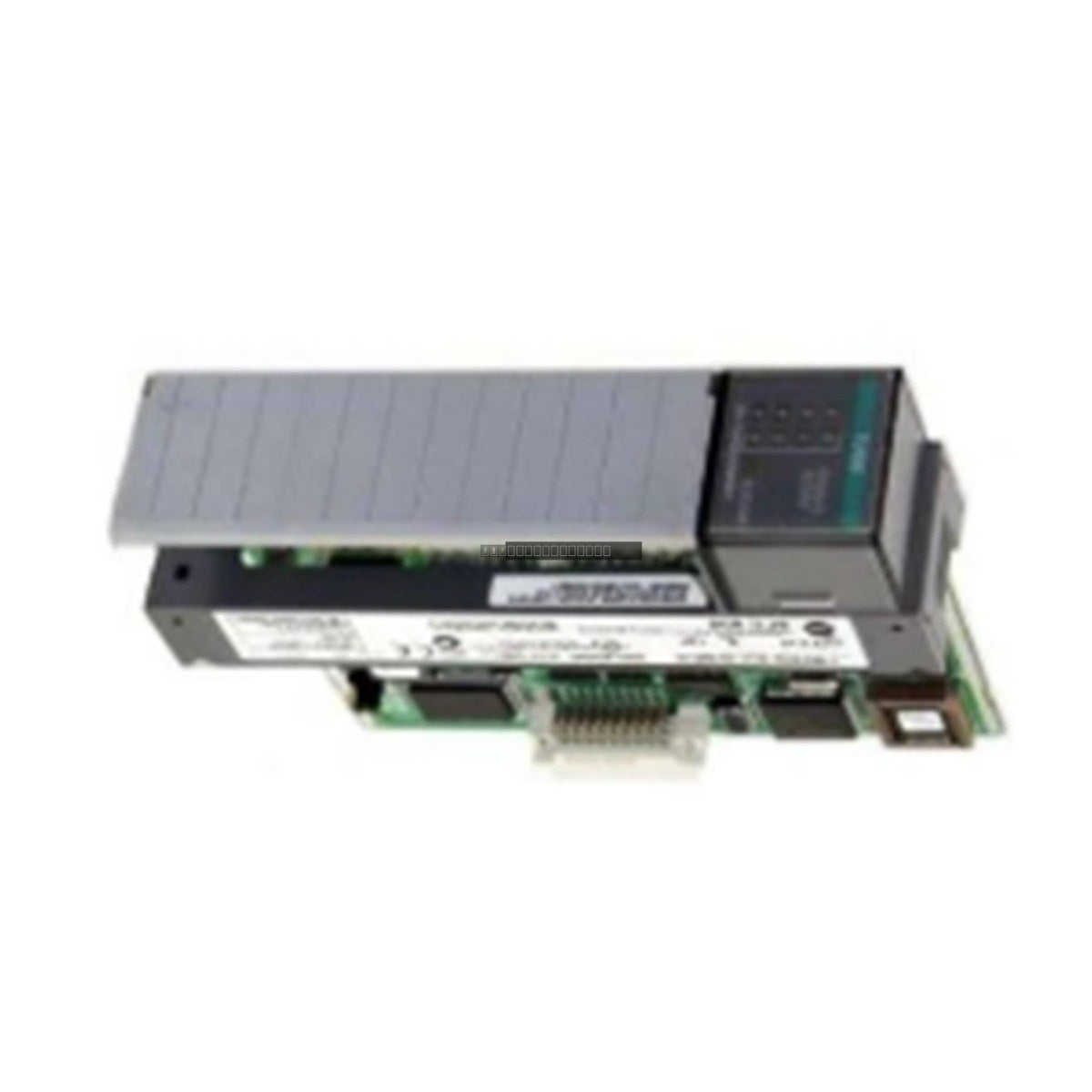

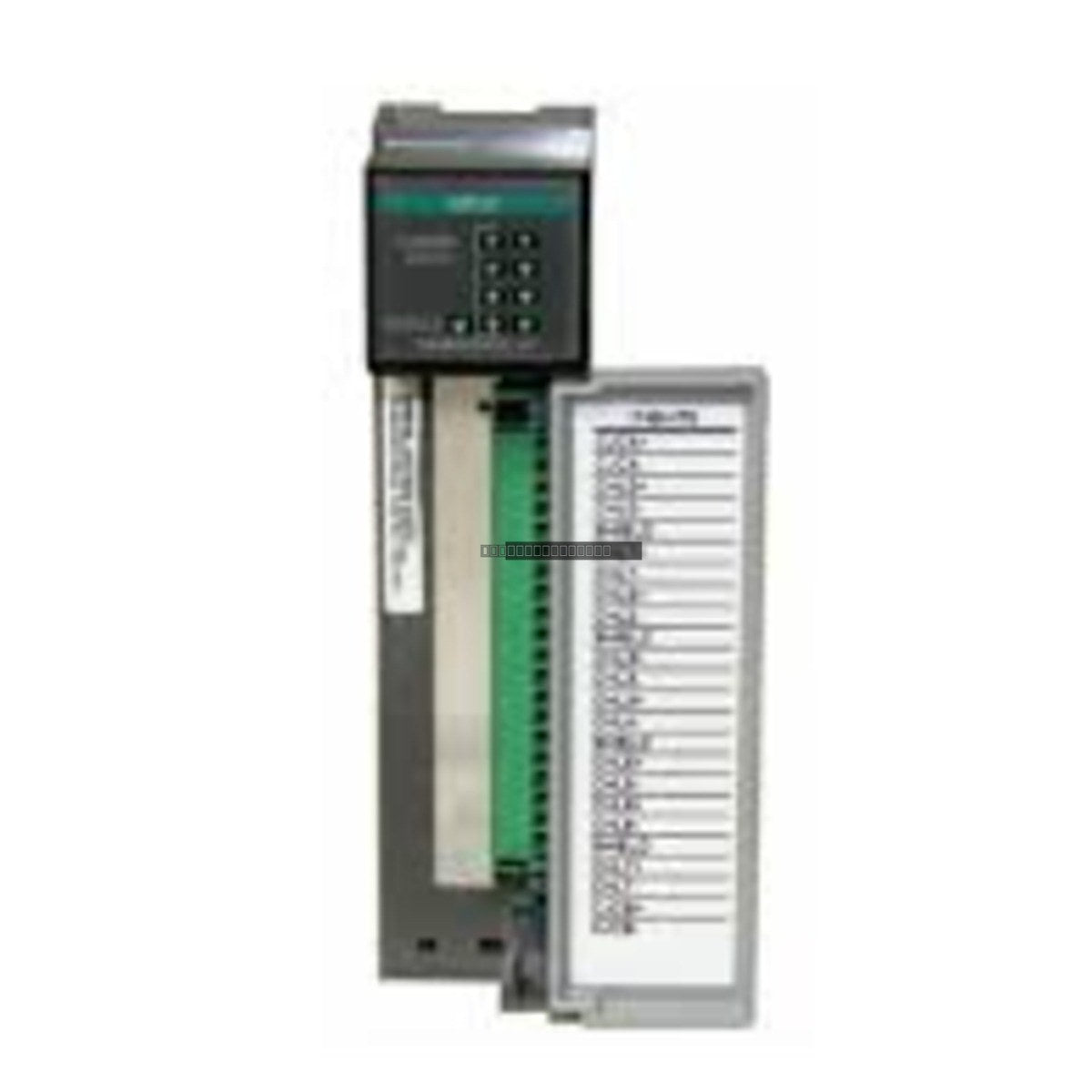

Allen-Bradley 1746-IV16 عبارة عن وحدة إدخال رقمية 16 نقطة مصممة للاستخدام مع نظام التحكم المنطقي القابل للبرمجة (PLC) SLC 500. توفر هذه الوحدة إمكانية إدخال عالية الكثافة، مما يتيح مراقبة ما يصل إلى 16 إشارة منفصلة من الأجهزة الميدانية مثل أجهزة الاستشعار والمفاتيح والأزرار الضاغطة. وهي مصممة للبيئات الصناعية التي تتطلب معالجة إشارة إدخال غاطسة موثوقة بجهد 10-30 فولت تيار مستمر.
الميزات
كثافة إدخال رقمية 16 نقطة لتكوين إدخال/إخراج فعال من حيث المساحة.
متوافق مع نطاقات إشارة الإدخال الغاطسة بجهد 10-30 فولت تيار مستمر.
مصمم للتكامل السلس في اللوحة الخلفية لشاسيه SLC 500.
استهلاك منخفض للطاقة مع حمل تيار للوحة الخلفية يبلغ 85 مللي أمبير عند 5 فولت تيار مستمر.
هيكل قوي مناسب لتطبيقات الأتمتة الصناعية للأغراض العامة.
التطبيقات
تستخدم هذه الوحدة على نطاق واسع في بيئات التصنيع والتحكم في العمليات لربط الإشارات الرقمية على مستوى الحقل بوحدة التحكم SLC 500. تشمل التطبيقات النموذجية مراقبة حالة الماكينة، والتحكم في الناقلات، وتسلسل خطوط التجميع، واكتساب الإشارات المنفصلة العامة في الأنظمة الآلية.
المواصفات الفنية
طراز المنتج
1746-IV16
نوع الوحدة
وحدة إدخال رقمية
نقاط الإدخال
16
نطاق الجهد
10-30 فولت تيار مستمر
نوع الإدخال
غاطس
حمل التيار للوحة الخلفية
85 مللي أمبير عند 5 فولت تيار مستمر
الشركة المصنعة
Allen-Bradley
إرشادات التثبيت
تأكد من فصل طاقة نظام PLC قبل تثبيت الوحدة أو إزالتها من الشاسيه.
تحقق من أن الوحدة مثبتة بالكامل في الفتحة وأن لسان القفل متصل لضمان توصيل آمن باللوحة الخلفية.
استخدم ممارسات الأسلاك المناسبة لدوائر إدخال التيار المستمر، مع التأكد من أن مسارات العودة المشتركة قد تم تأسيسها بشكل صحيح للمدخلات الغاطسة.
حافظ على مسافة خلوص مناسبة حول الشاسيه للسماح بتهوية وتبريد كافيين لوحدات الإدخال/الإخراج.
اتبع احتياطات التفريغ الكهروستاتيكي (ESD) القياسية عند التعامل مع الوحدة لمنع تلف الدوائر الداخلية.
قم بتوجيه كابلات الإشارة بعيدًا عن خطوط الطاقة عالية الجهد ومصادر التداخل الكهرومغناطيسي (EMI) للحفاظ على سلامة الإشارة.
الأسئلة الشائعة
ما هو نطاق جهد الإدخال لوحدة 1746-IV16؟
تم تصميم وحدة 1746-IV16 للعمل ضمن نطاق إدخال 10-30 فولت تيار مستمر.
هل هذه الوحدة متوافقة مع جميع شاسيهات SLC 500؟
نعم، تم تصميم وحدة 1746-IV16 لتناسب أي فتحة شاسيه إدخال/إخراج SLC 500 قياسية.
ماذا يعني تكوين الإدخال الغاطس؟
تتطلب وحدة الإدخال الغاطس من الجهاز الميداني تبديل الجهد الإيجابي إلى طرف الإدخال، مما يوفر بشكل فعال مسار التيار إلى العودة المشتركة.
