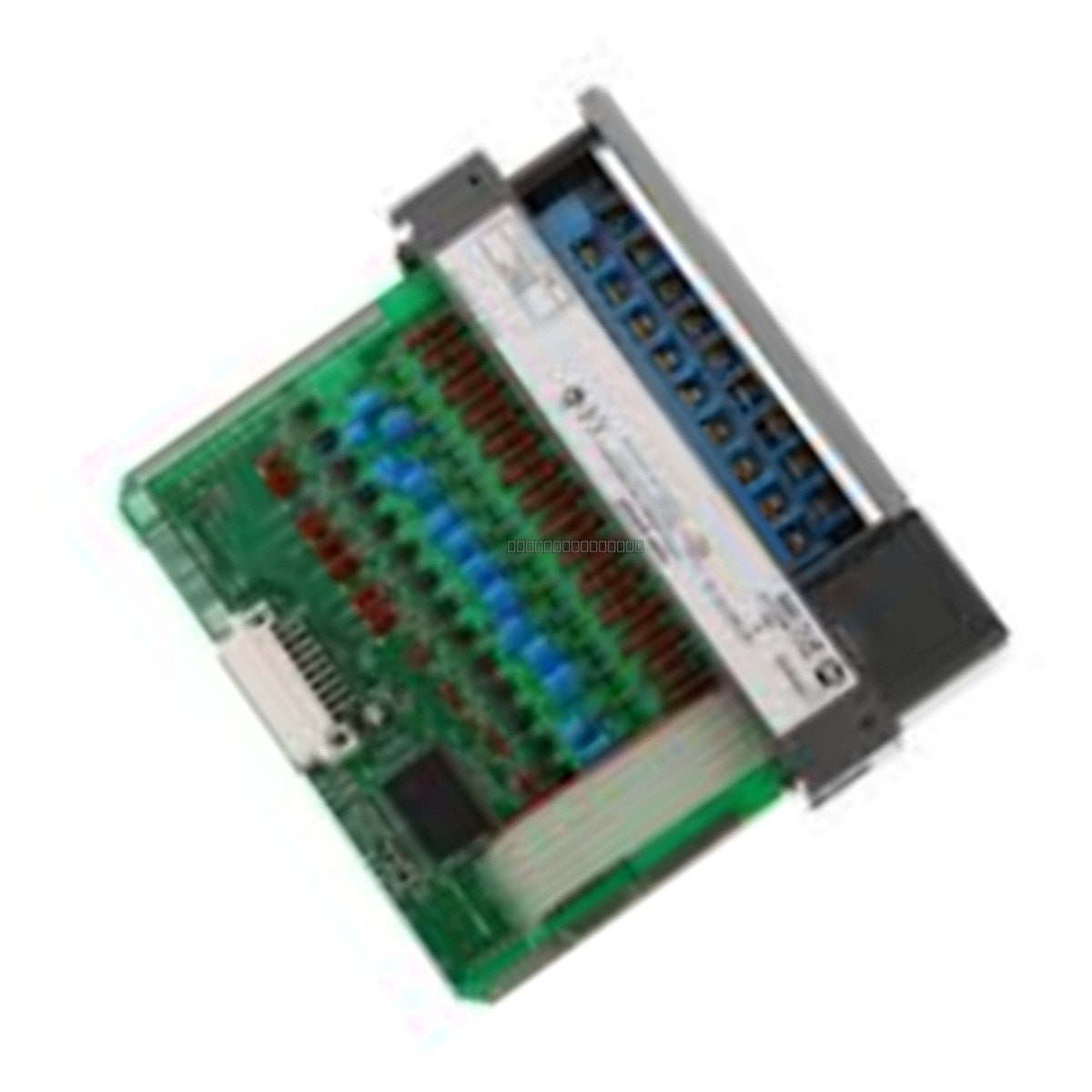

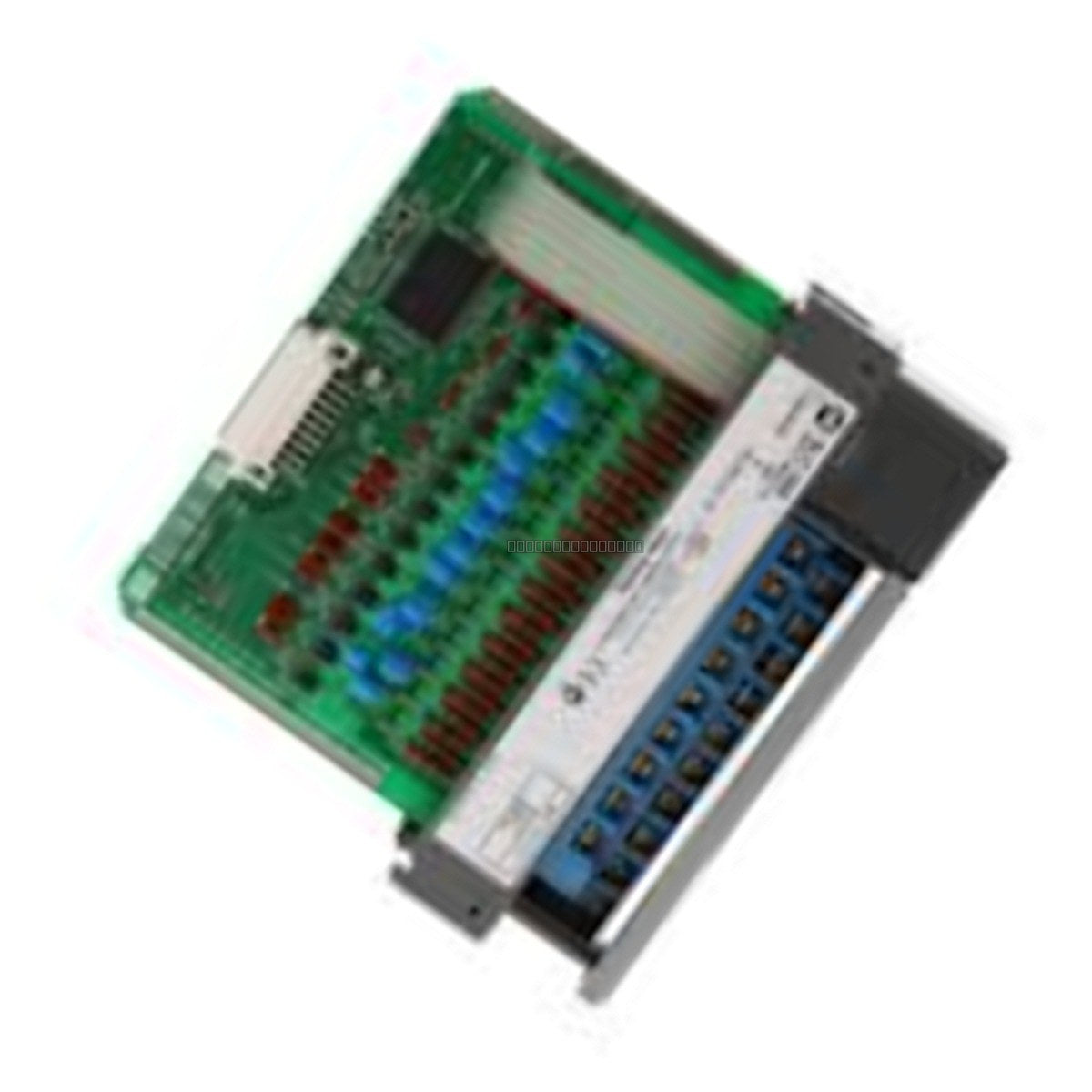

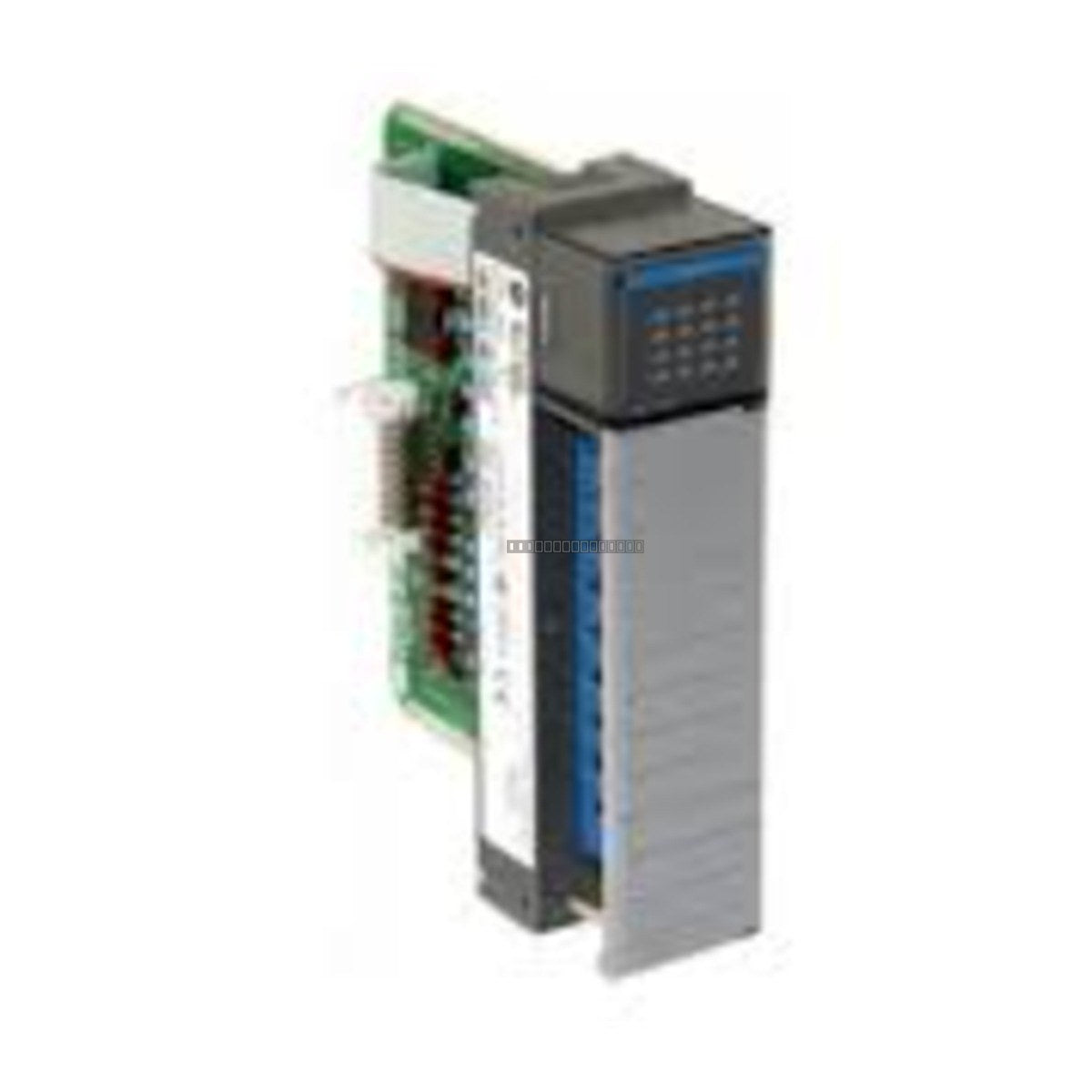

Allen-Bradley 1746-ITB16 هي وحدة إدخال رقمية عالية الأداء مصممة لنظام وحدة التحكم المنطقية القابلة للبرمجة SLC 500. تتميز هذه الوحدة بـ 16 مدخلًا تيار مستمر غاطسًا سريع الاستجابة، مصممًا لتوفير التقاط إشارة موثوق به في بيئات الأتمتة الصناعية حيث يجب التقاط التغيرات السريعة في الحالة بدقة. تعمل ضمن نطاق جهد من 10 إلى 30 فولت تيار مستمر، مما يجعلها مناسبة لمجموعة متنوعة من تطبيقات التحكم بجهد 24 فولت تيار مستمر.
الميزات
تكوين إدخال تيار مستمر غاطس رقمي بـ 16 نقطة.
دائرة استجابة سريعة لمعالجة الإشارات عالية السرعة.
متوافق مع لوحات SLC 500 الخلفية القياسية للشاسيه.
نطاق جهد تشغيل واسع من 10-30 فولت تيار مستمر.
استهلاك منخفض للطاقة مع حمل تيار اللوحة الخلفية يبلغ 85 مللي أمبير عند 5 فولت تيار مستمر.
التطبيقات
تُستخدم هذه الوحدة عادةً في أنظمة التحكم SLC 500 للعد عالي السرعة، واكتشاف النبضات، وتطبيقات التغذية الراجعة السريعة للحساسات حيث قد لا توفر وحدات الإدخال القياسية أوقات استجابة كافية. إنها مثالية للتحكم في الآلات، وخطوط التجميع، ومهام مراقبة العمليات.
المواصفات الفنية
طراز المنتج
1746-ITB16
نوع الإدخال
تيار مستمر غاطس
عدد المدخلات
16
نطاق جهد التشغيل
10-30 فولت تيار مستمر
جهد الإدخال الاسمي
24 فولت تيار مستمر
تيار الإدخال الاسمي
8 مللي أمبير عند 24 فولت تيار مستمر
جهد إيقاف التشغيل (حد أقصى)
5 فولت تيار مستمر
تيار إيقاف التشغيل (حد أقصى)
1.5 مللي أمبير
حمل تيار اللوحة الخلفية
85 مللي أمبير عند 5 فولت تيار مستمر
إرشادات التركيب
تأكد من فصل الطاقة عن شاسيه SLC 500 قبل تركيب أو إزالة الوحدة.
تأكد من أن الوحدة مثبتة بالكامل في فتحة الشاسيه ومثبتة بمسامير التثبيت العلوية والسفلية.
قم بتوجيه أسلاك إشارة الإدخال بعيدًا عن خطوط التيار المتردد عالية الجهد أو كابلات الطاقة المستمرة عالية التيار.
حافظ على التهوية المناسبة داخل خزانة التحكم لضمان عمل الوحدة ضمن نطاق درجة حرارتها المحدد.
تعامل بعناية باستخدام ممارسات آمنة ضد التفريغ الكهروستاتيكي (ESD) لمنع تلف المكونات الإلكترونية الداخلية.
الأسئلة الشائعة
ما هو الفرق الأساسي بين 1746-ITB16 ووحدات الإدخال القياسية؟
تم تصميم 1746-ITB16 خصيصًا كوحدة "استجابة سريعة"، مما يعني أنها تتميز بتصفية إدخال محسنة لاكتشاف ومعالجة التحولات السريعة للإدخال بشكل أسرع من وحدات الإدخال الرقمية القياسية SLC 500.
هل هذه الوحدة متوافقة مع جميع هياكل SLC 500؟
نعم، تم تصميم 1746-ITB16 لتناسب أي فتحة إدخال/إخراج قياسية في هيكل معياري من Allen-Bradley SLC 500.
